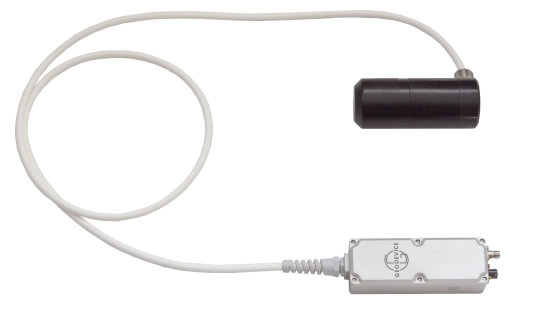

Le CSMx est un magnétomètre au césium à haute résolution et à lecture continue conçu pour les levés magnétiques aéroportés sur les avions, les hélicoptères et les solutions UAV. Il peut également être utilisé comme élément d'un gradiomètre au sol multi-capteurs remorqué. Le CSMx peut inclure en option un compteur de Larmor intégré ultra-portable avec sortie RS-232 ou CAN.
Le CSMx a la plus grande sensibilité de 600 fT/√Hz, la plus grande zone de travail de 70°, la commutation automatique d'hémisphère et la plus petite erreur de direction qui est inférieure à ±0,2 nT. Selon la version, les signaux de sortie sont la fréquence de Larmor, le signal carré, la sortie RS232 ou CAN. Le poids total du capteur et de l'unité électronique est de 950 g seulement, et la consommation d'énergie est inférieure à 5,2 W à 20°C. Toutes ces caractéristiques font du CSMx un choix idéal pour les levés magnétiques aéroportés à grande échelle, les mesures précises de gradient sur de petites lignes de base et toutes les applications UAV.
Le capteur CSMx est fourni dans les versions suivantes :
Toutes les versions mentionnées ci-dessus offrent une pleine sensibilité. Tous les modèles peuvent être fournis dans une version « d'Exportation Facile » (« Easy Export ») qui a une sensibilité réduite de 0,02 nT/√Hz afin de supprimer la nécessité d'obtenir une licence d'exportation avant l'expédition. Ces versions sont identifiées par l'indice supplémentaire « EE » : CSMx-LEE, CSMx-LREE, CSMx-LCEE.

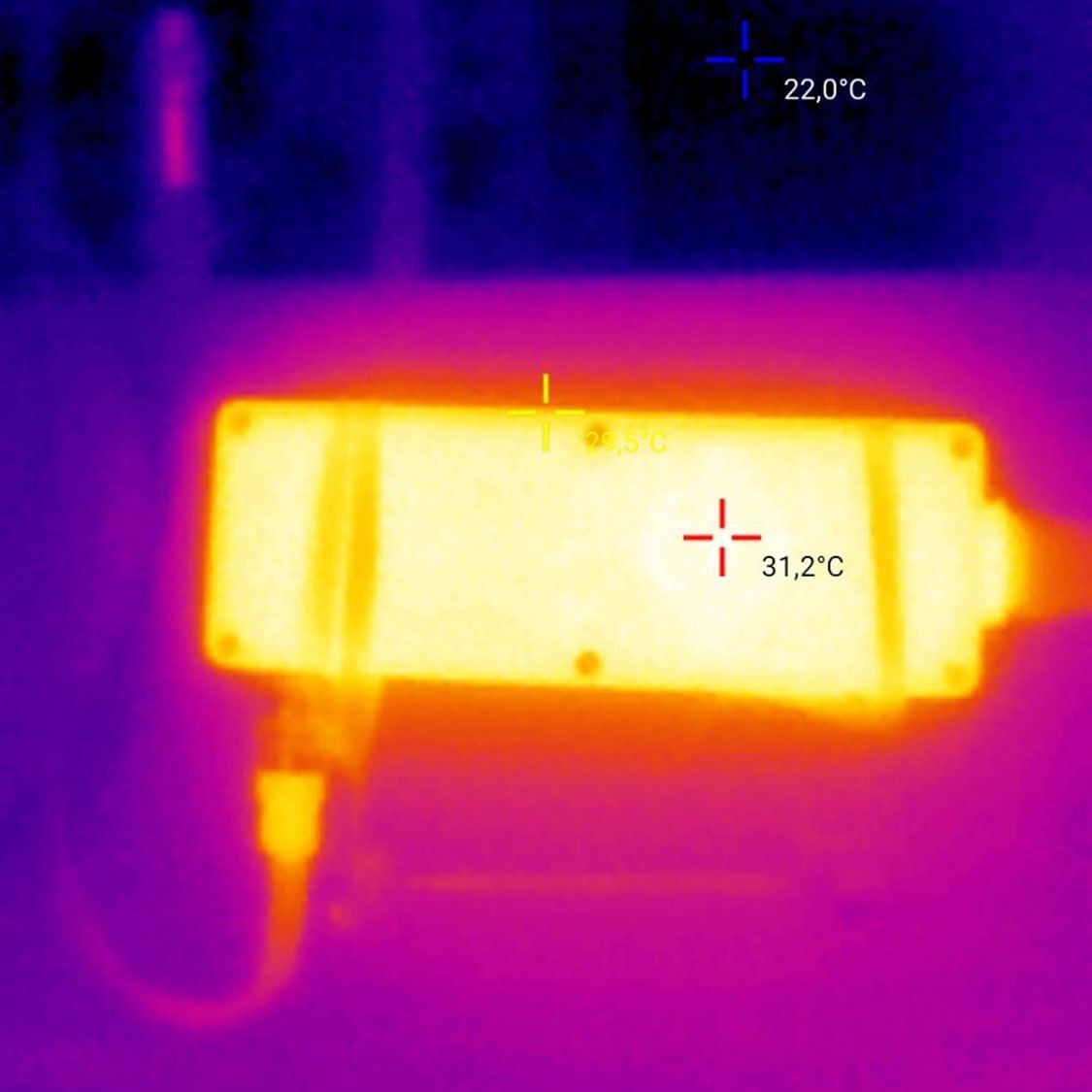

Les CSMx-LR et CSMx-LC fournissent des données à une fréquence d'échantillonnage allant jusqu'à 1280 Hz. Tous les CSMx peuvent être utilisés avec un compteur de fréquence de Larmor fourni par l'utilisateur ou avec un système professionnel d'acquisition de données et de compensation aéromagnétique adaptative en temps réel (Data Acquisition & Adaptive Aeromagnetic Real-Time Compensator). Le capteur et l'unité électronique sont résistants aux intempéries, contrôlés en température et offrent des performances complètes dans des conditions de fonctionnement extrêmes. Les données relatives à la sensibilité et à l'erreur de direction sont testées et fournies pour chaque capteur CSMx.
Le CSMx peut également être utilisé efficacement comme capteur ultra-sensible pour les mesures de champ magnétique du champ électromagnétique, car sa bande passante est comprise entre 0 et 367 kHz.
Domaines d'application :
Type |
Faisceau divisé auto-oscillant à vapeur de césium (Cs-133 non radioactif) pompé optiquement |
Plage dynamique |
10 000 à 105 000 nT |
Tolérance de gradient |
40 000 nT/m |
Zones de fonctionnement |
10° à 80° et 100° à 170° |
Changement d'hémisphère |
· Automatique |
Sensibilité |
0,0006 nT/√HzRMS |
Enveloppe sonore |
<0,002 nT P-P, largeur de bande 0,1 Hz |
Erreur de direction |
<± 0,2nT dans une plage de ±30° à partir d'un angle optimal de 45°, zones de fonctionnement 15-75° et 105-165° |
Précision absolue |
<2,5 nT dans toute la gamme |
Sortie |
· Signal continu à la fréquence de Larmor proportionnelle au champ magnétique (constante de proportionnalité 3,49857 Hz/nT, couplée par l'entrée d'alimentation du capteur) |
Fréquence d'échantillonnage maximale |
1280 Hz (nécessite un compteur de Larmor intégré ultra-portable en option) |
Largeur de bande |
En théorie, 0-367 kHz (limitation uniquement due à l'enregistreur) |
Connecteurs |
TNC pour la fréquence de Larmor et l'alimentation, Amphenol PT02A-10-6P pour CAN/RS232 (RX/TX, Sync E/S (I/O), Alimentation, GND) ou signal carré et TTL/CMOS |
Dimensions |
Ø 65×155 mm capteur 166×48×58 mm électronique du capteur |
Poids |
0,55 kg capteur |
Câble capteur-électronique du capteur |
2-5 m (généralement 3m) |
Température de fonctionnement |
-40 ÷ +50 °C |
Humidité |
Humidité 100%, protection contre la poussière et l'eau IP65 |
Alimentation électrique |
10,5-30 V |
Courant d'alimentation |
Démarrage 1,2A (14,4W) et 0,43A (5,16W) à 20°C ensuite et 12V CC |
Temps de mise sous tension |
<15 min à -30 °C |
