Réseau d'hydrophones de forage WellStreamer

Caractéristiques principales:
  • Spécialement conçu pour les levés en forage à haute résolution
  • Travaux de terrain simples et rapides
  • Capteurs piézocéramiques très sensibles et résistants aux accélérations
  • Petit diamètre et poids léger
  • Compatible avec tout sismographe
1 canal, 100 m à l'extrémité du câble
1 canal, 100 m à l'extrémité du câble 12 canaux, 1 m d'espacement, 100 m à l'extrémité du câble 12 canaux, 2 m d'espacement, 100 m à l'extrémité du câble 24 canaux, 1 m d'espacement, 100 m à l'extrémité du câble 24 canaux, 2 m d'espacement, 100 m à l'extrémité du câble
Prix: sur demande
+
The product was successfully added to basket

WellStreamer est un réseau d'hydrophones de forage spéciallement conçu pour l’acquisition des données sismiques dans des puits remplis d’eau. Nous avons développé un récepteur exceptionnellement facile à utiliser et robuste avec des capteurs piézocéramiques sensibles résistants aux accélérations et des préamplificateurs de signal dans chaque module pour enregistrer les ondes de compression (P) pendant le profilage sismique vertical (VSP en anglais), les levés cross-hole, les tests sismiques parallèles et d'autres techniques sismiques en forage à haute résolution. WellStreamer est aussi utilisé pour la surveillance géotechnique de la structure des postes d'amarrage, des barrages et d'autres structures hydrauliques - dans ce cas, il peut être situé sous la surface de l'eau d'un côté de l’ouvrage. Le matériel est également utilisé pour la mesure de la longueur des pieux par des essais sismiques parallèles, le contrôle géotechnique du processus de stabilisation des sols, le contrôle de la continuité et de l'épaisseur du mur de glace lors de la construction du puits de mine.

WellStreamer peut être fourni dans différentes configurations, à partir de 4 canaux et jusqu'à 48 unités avec une distance standard de 1 ou 2 m. Il peut être équipé d'un connecteur pour géophone au sol de référence afin de contrôler la synchronisation source-sismographe pendant le levé par profilage sismique vertical (VSP en anglais) et d'améliorer la précision du calcul des vitesses d'intervalle. L'enregistrement du signal est fourni par presque tous les sismographes.

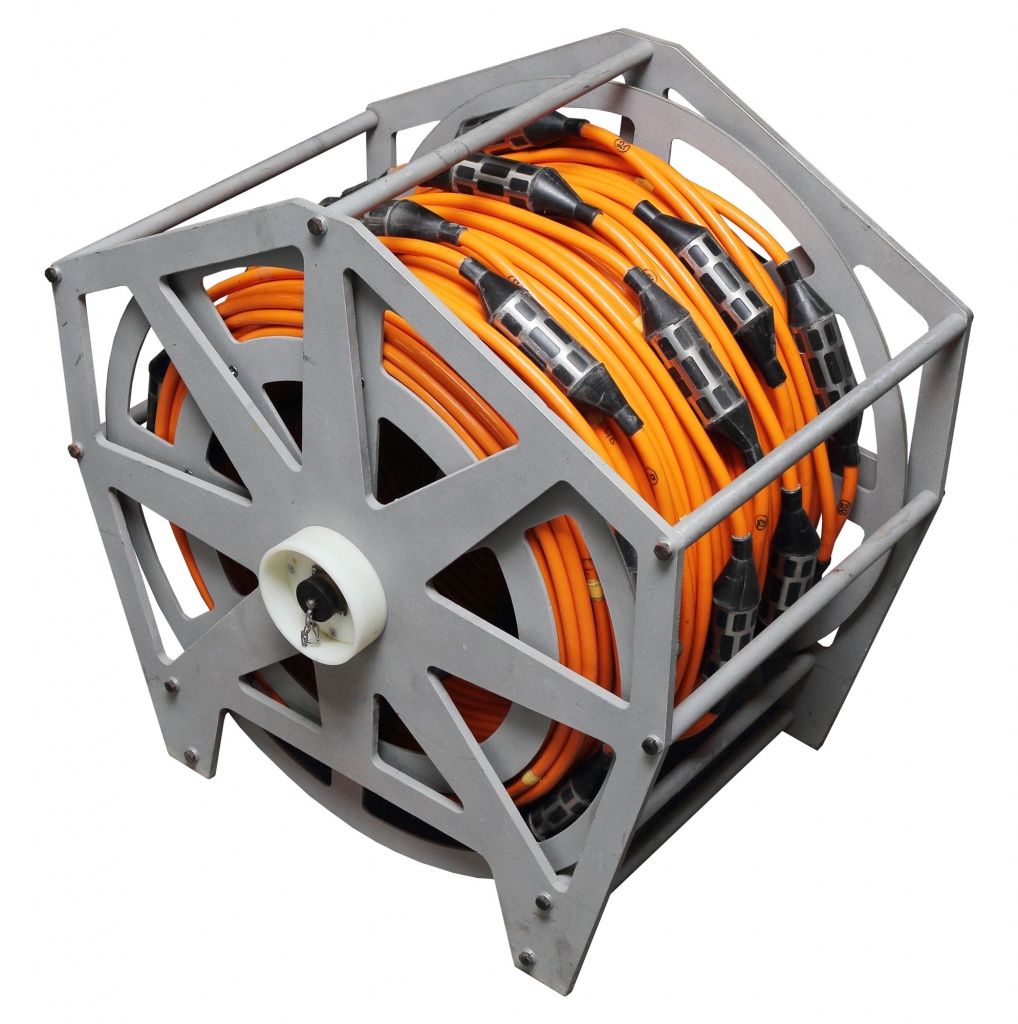

Monté sur une bobine avec une bague collectrice, qui peut être commandée avec le réseau, il fournit une solution d'acquisition de données facile à utiliser sans perdre de temps à débrancher l'équipement pendant les opérations d'enroulement / déroulement du câble. Le confort et la sécurité des operations dans des puits profonds sont assurés par des treuils spécialisés BGW et BGW light.

WellStreamer et réseau de forage 3C (GStreamer / GStreamer-P / GStreamer-E) avec sources d'ondes de pression et de cisaillement Pulse, SHock ou GeoSV est un ensemble d'équipements de pointe pour les essais sismiques crosshole (ASTM D4428 / D4428M) ou la tomographie multi-ondes avec l’enregistrement des ondes P et S. Ces technologies sont conçues pour déterminer le coefficient de Poisson et les modules dynamiques des couches géologiques étudiées en occurrence naturelle. Pour plus de détails veuillez consulter notre article.

Domaines d’utilisation de WellStreamer :
  • Levés sismiques en forage au sol et dans les zones d’eau par la tomographie et les essais sismiques cross-hole (CST en anglais), le profilage sismique vertical (VSP en anglais), le profilage sismique vertical haute résolution (high-resolution VSP en anglais), la diagraphie acoustique basse fréquence, imagerie sismique latérale, etc.
  • Études d'ingénierie pour la construction d'installations hautement sensibles
  • Recherche de karsts, de zones fracturées et déconsolidées, et géophysique minière
  • Exploration minière
  • Monitoring géotechnique de la base du sol et détermination de ses propriétés portantes y compris selon la norme ASTM D4428 / D4428M
  • Diagraphie cross-hole des fondations en béton, des pieux, des murs de soutènement, des parois moulées dans le sol, des barrages, etc.
  • Contrôle de la stabilisation des sols
  • Contrôle de la continuité et de l'épaisseur du mur de glace lors de la construction du puits de mine
  • Localisation des fissures dans les barrages hydroélectriques en béton
  • Essais sismiques parallèles de pieux ou de fondations
Contenu du colis :
  • Réseau d’hydrophones WellStreamer
  • Batterie avec chargeur
  • Système d’ancrage du réseau sur la tête de puits
En plus du réseau d’hydrophones WellStreamer, les articles suivants peuvent être achetés :
  • Bobine avec bague collectrice
  • Treuil BGW ou BGW light
  • Source d’énergie Jack avec unité de contrôle à distance JackPad
  • Sources de forage d’ondes de compression P (Pulse) ou de cisaillement S polarisées horizontalement (SHock) et verticalement (GeoSV)
  • Réseau sismique de forage multi-niveaux à 3C avec système d'ancrage à ressort (GStreamer), pneumatique (GStreamer-P) ou électromécanique (GStreamer-E)
  • Stations sismiques à haute fréquence Sigma4+ ou DAQlink4
  • Inclinomètre de forage INCLIS

Nombre de canaux

4, 6, 12, 24 ou 48

Gamme de fréquences

10 – 10 000 Hz

Capacité de l'élément piézoélectrique

4 000 pF

Sensibilité de l'élément piézoélectrique

180 µV / Pa

Pression maximale

60 atm

Pression de rupture

> 100 atm

Sensibilité aux accélérations

résistant aux accélérations

Changement de la sensibilité selon la profondeur

non

Type de préamplificateur

asymétrique à faible bruit

Gain de préamplificateur

6 dB

Tension d’alimentation

bipolare de ±11 à ±16 V

Consommation en courant par canal

10 mA

Impédance de sortie du préamplificateur

395 Ω

Valeur maximale du signal de sortie

±3.8 V

La tension efficace du bruit électrique intrinsèque, donnée par la sortie, dans la bande de fréquence de fonctionnement ne dépasse pas

10 µV

Plage de température de fonctionnement

-10 ÷ +70 °С

Plage de température de stockage

-40 ÷ +70 °С

Diamètre du module hydrophone

42 mm

Longueur du module hydrophone

200 mm

Poids du module hydrophone

300 g

Distance inter-hydrophones sur le réseau

sur demande, mais ≥ 0,25 m

Matériau de la gaine du câble

polyuréthane

Etanchéité longitudinale du câble

oui

Blindage du câble et du module hydrophone

oui

Renfort de cable

kevlar

Charge de travail

200 kg

Charge de rupture

> 400 kg

Diamètre du cable

13 mm

Rayon de courbure minimal du câble

120 mm

Rayon de courbure minimal de la section active

220 mm

Poids du câble

168 g /m

Poids du réseau d'hydrophones de 130 m de long avec une bobine

38 kg

Dimensions sur la bobine

760×775×400 mm

Longueur maximale du réseau d'hydrophones

700 m

Connecteur d'extrémité

à convenir
