Magnétomètre au césium QuantumMag

Caractéristiques principales:
  • Très rapide - jusqu'à 10 mesures par seconde
  • Efficace dans des conditions de bruit élevé
  • Module GLONASS / GPS intégré
  • Le plus léger et le plus compact au monde
  • Batterie Li-ion incluse
  • Peut être fixé par une bandoulière ou un harnais de sac à dos
Prix : sur demande
+
Гарантия лучшей цены
The product was successfully added to basket

QuantumMag est l'une des versions les plus avancées et les plus légères de magnétomètres à vapeur de césium de haute précision sur le marché. Le système permet de mesurer le champ magnétique total de la Terre avec une précision et une vitesse maximales. L'appareil peut être utilisé comme magnétomètre portable ou comme station de base autonome. Les données peuvent être stockées dans la mémoire intégrée ou transférées vers un PC distant en temps réel. La mise en œuvre d'algorithmes d'échantillonnage sans bruit permet de réaliser des levés magnétométriques dans les zones caractérisées par un niveau élevé de bruits industriels. La détermination automatique des coordonnées des stations de mesure ainsi que la synchronisation de l'heure entre un magnétomètre portable et une station de base sont assurées par le récepteur GLONASS / GPS intégré.

QuantumMag peut être utilisé comme détecteur de métaux en profondeur et localisateur de communications grâce à son taux de mesure élevé et à la présentation graphique des données sur l’écran de la console intégrée. Cela le rend parfaitement adapté à la détection des munitions non explosées et aux études géotechniques.

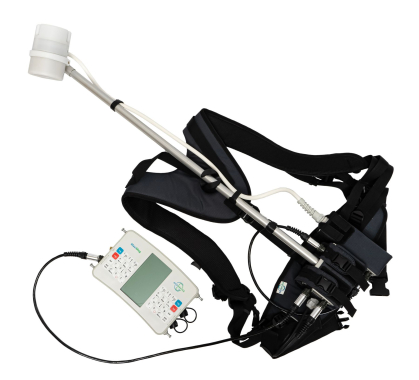

L'unité peut être fixée au harnais du sac à dos (levés magnétométriques conventionnels) ou à la bandoulière (par exemple pour la détection des munitions non explosées et des communications) en fonction de la technique de mesure choisie.

Caractéristiques distinctives de la nouvelle génération de magnétomètres QuantumMag :
  • Plage de fonctionnement étendue de 15 000 à 110 000 nT
  • Transfert de données en temps réel vers un PC distant
  • Nouvelle construction robuste et étanche de la console et du boîtier du capteur
  • Outre la bandoulière, le capteur peut être fixé au nouveau harnais de sac à dos ergonomique pour une utilisation encore plus confortable
  • Nouvelle batterie Li-ion sûre - étend la plage de température de fonctionnement (-40 +85°C)
  • Barre de capteur portable pliable (disponible en option) − pratique pour les voyages en avion (convient aux limites générales des bagages à main)
  • Module GLONASS / GPS intégré
  • Communication avec PC via interface USB ; la console est alimentée par USB
  • Mémoire intégrée supplémentaire avec le logiciel pour le téléchargement, le traitement et la visualisation des données
  • Nouvelle mallette robuste pour l'expédition / le stockage
  • Câbles de nouvelle conception avec connecteurs renforcés
  • SDK API pour MS Windows - destiné au transfert de données en temps réel est disponible sur demande
Le magnétomètre fournit :
  • Changement automatique des numéros de ligne et de station ainsi que de leur grille de coordonnées
  • Mesures précises avec un taux de 0,1 s
  • La station de base autonome peut transférer les données mesurées vers un PC distant en mode temps réel
  • Présentation des données textuelles et graphiques sur l'écran intégré
  • Mode Test avec moyenne quadratique et estimation de valeur moyenne (sans stockage de données)
  • Exportation des données vers un fichier texte ASCII
Domaines d'application de QuantumMag :
  • Explorations minières
  • Études archéologiques
  • Détection des munitions non explosées
  • Levés environnementales et géotechniques
  • Cartographie géologique
  • Pétrole et gaz
  • Mesures d'observatoire magnétique
Contenu du colis :
  • Magnétomètre QuantumMag
  • Console
  • Câble de communication console-magnétomètre
  • Module de démarrage à distance
  • Câble USB
  • Batterie Li-ion avec câble
  • Chargeur
  • Câble d'alimentation
  • Harnais de sac à dos
  • Bandoulière
  • Mallette robuste
  • Logiciel de stockage de données
  • Certificat d'étalonnage délivré par un organisme autorisé
  • Mode d'emploi

La modélisation directe des levés magnétométriques et l'inversion des données peuvent être réalisées avec succès à l'aide des progiciels avancés ZondGM2d et ZondGM3d.


Plage de fonctionnement

15 000 ÷ 110 000 nT

Sensibilité

0.002 nT / √Hz

Résolution

0.001 nT

Angle de capteur optimal

45° entre l'axe de la tête du capteur et le vecteur de champ

Orientation correcte

± 30°

Erreur de cap

jusqu'à 1.5 nT

Tolérance de gradient

jusqu'à 20 000 nT / m

Fréquence d'échantillonnage maximale

10 Hz

Capacité mémoire, mesures

1 000 000 (en mode station magnétique de base), 250 000 (avec référencement de coordonnées)

Interface de communication avec PC

USB

Alimentation

Batterie 10 ÷ 16,8 V, Li-ion ou Pb

Durée de fonctionnement avec une batterie ordinaire

12 h

Plage de température de fonctionnement

-40 ÷ 50 ˚С

Poids du set de travail

3.4 kg
