Magnétomètre Overhauser SmartMag

Caractéristiques principales:
  • Précision et sensibilité les plus élevées
  • Magnétomètre de station de base le plus compact au monde
  • Optimal pour le travail dans des observatoires magnétiques
  • Plusieurs SmartMags peuvent être combinés en un gradiomètre
  • Récepteur GNSS intégré
Prix : sur demande
+
Гарантия лучшей цены
The product was successfully added to basket

SmartMag est le magnétomètre portable le plus avancé au monde basé sur l'effet Overhauser. L’appareil est conçu pour une mésure précise du champ magnétique. SmartMag peut être utilisé comme magnétomètre d'observation, station de base ou comme élément d'un gradiomètre multi-capteurs. Il est entièrement compatible avec la console MaxiMag et peut être utilisé pour tout type de levés magnétiques au sol.

Magnétomètre pour observatoires magnétiques
Une sensibilité, un taux d'échantillonnage et une précision élevés (inférieure à 0,1 nT) font du SmartMag l'un des meilleurs magnétomètres pour les observatoires magnétiques. Le téléchargement de données en temps réel est réalisé via une connexion USB, CAN FD ou RS-232. Avec l'interface CAN-Ethernet en option, SmartMag peut être connecté directement au réseau. Le câble numérique CAN FD peut mesurer jusqu'à plusieurs kilomètres de long. L'appareil est fourni avec le logiciel SmartManager, qui possède toutes les fonctionnalités nécessaires pour effectuer des observations dans le réseau INTERMAGNET d'observatoires magnétiques.

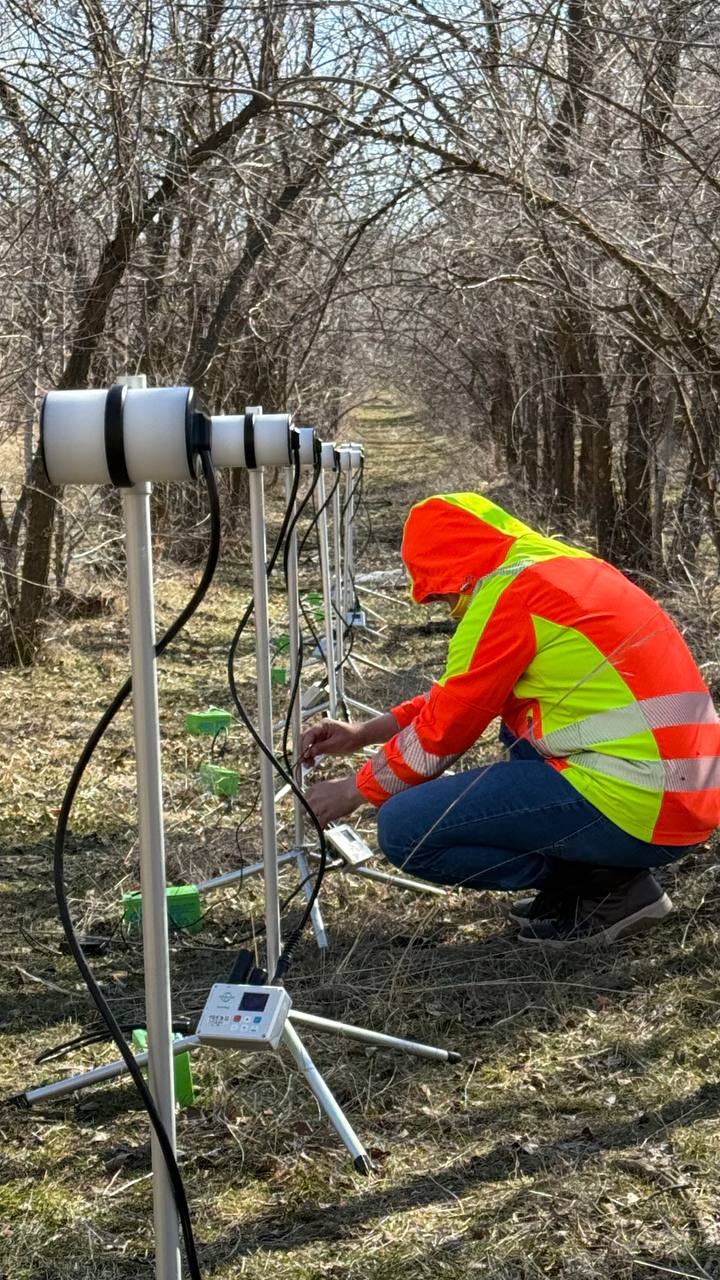

Gradiomètre multi-capteurs
SmartMag prend en charge la possibilité de se connecter via une interface CAN FD pour créer un réseau distribué synchronisé de magnétomètres. Cette caractéristique unique permet de former de manière flexible des gradiomètres multi-capteurs avec la base de mesure requise. Vous pouvez connecter jusqu'à 30 SmartMags à la console MaxiMag ou construire un gradiomètre multi-capteurs avec un nombre presque illimité de capteurs à l'aide du module d'interface CAN-Ethernet.

Récepteur GNSS interne ou externe
L'heure et les coordonnées sont fournies par un récepteur GNSS multisystème interne et une possibilité supplémentaire de connecter une antenne externe. Dans certains cas, la connexion d'un récepteur GNSS externe est nécessaire - SmartMag prend en charge le protocole NMEA-0183 et peut être connecté aux appareils de navigation via une connexion RS-232.

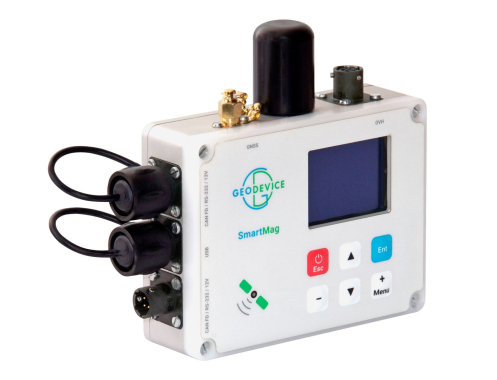

Console portable facile à utiliser
La console SmartMag est équipée d'un écran OLED, d'un panneau de commande. Le contrôle des valeurs mesurées et de leur qualité est assuré en modes numérique, graphique et sonore. Le téléchargement des données est disponible via USB, RS-232 ou depuis la carte microSD industrielle intégrée. Toutes nos pièces et connecteurs sont non magnétiques, ce qui permet à SmartMag d'être encore plus petit que les autres magnétomètres.

Métrologie - une garantie de haute précision
Chaque SmartMag est testé métrologiquement. Nous contrôlons l'écart type de l'erreur aléatoire (bruit), la précision absolue et l'erreur d'orientation. Tous les magnétomètres sont fournis avec un certificat d’étalonnage effectué à partir d’un étalon certifié d'induction magnétique. Les tests métrologiques garantissent l'exactitude et la fiabilité des données mesurées.

Fiabilité et garantie
Nos spécialistes en R&D ont une vaste expérience dans la réalisation de levés géophysiques. Nous sommes bien conscients qu'un tel équipement doit être fiable et que le service doit être rapide et pratique. Nous offrons une garantie de 3 ans sur tous nos magnétomètres et notre assistance technique répondra rapidement à toutes vos questions. Nos capteurs Overhauser ont le cycle de vie le plus long au monde, soit plus de 10 ans. Si vous travaillez toujours avec des magnétomètres obsolètes, profitez de notre offre de trade-in et protégez vos projets d’éventuels problèmes.

" Petites choses " importantes:

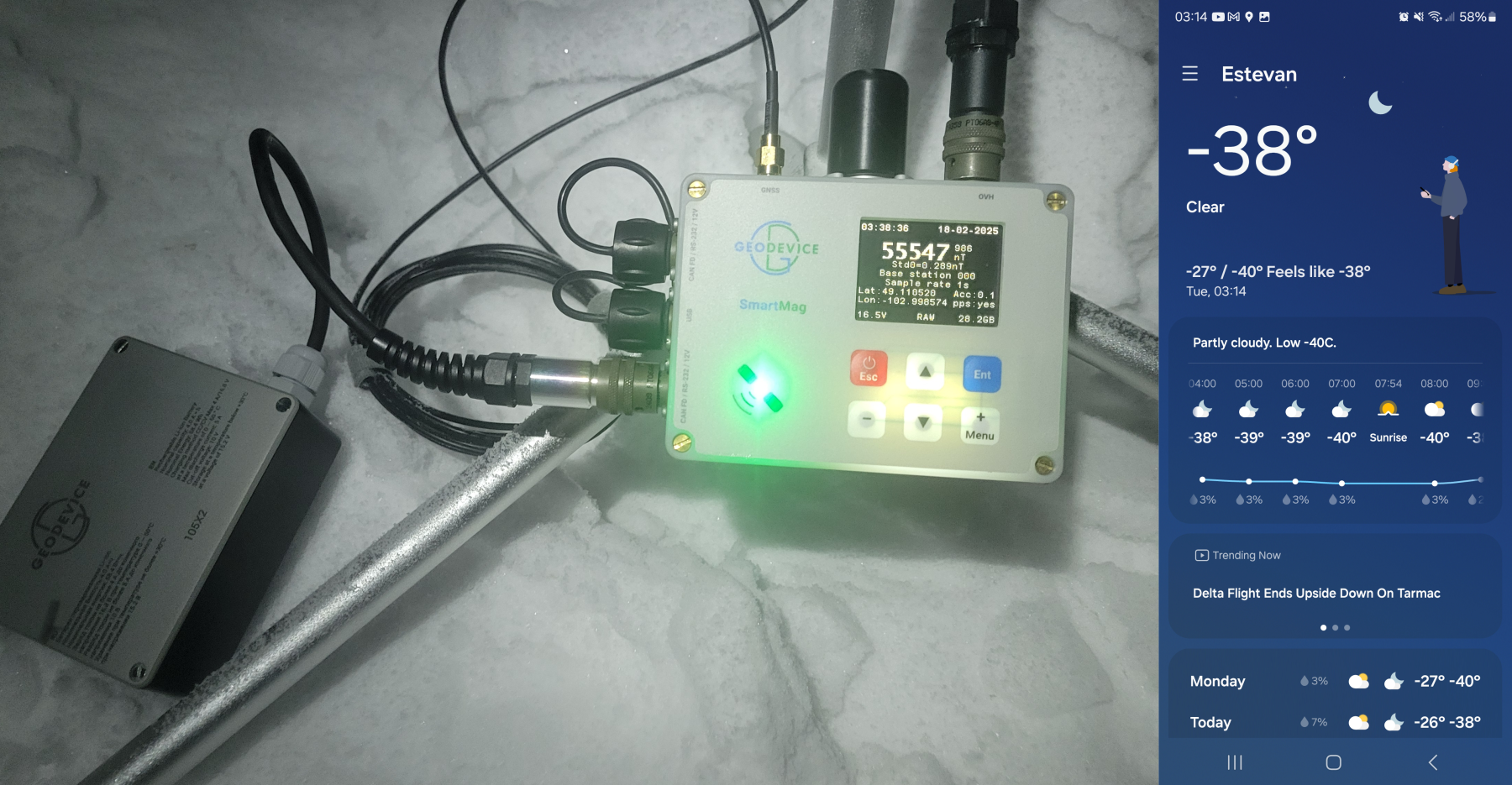

  • Plage de température de fonctionnement de -40 à +60 ° C
  • Connecteurs et câbles durables pour des performances élevées
  • Tous les modules électroniques SmartMag sont scellés et insensibles à la pluie et à la poussière
  • La puissance de la batterie Lithium-ion haute capacité et légère fournie est suffisante pour plusieurs jours d'acquisition de données sur une seule charge à une plage de température -40 ÷ + 85 ° C et est accompagné d'une fiche de sécurité MSDS pour le transport aérien
  • Les algorithmes avancés de traitement du signal offrent une tolérance de gradient et une protection contre le bruit améliorées
  • Récepteur GNSS multi-système, thermomètre, baromètre et unité de mesure inertielle (IMU) intégrés
  • Plusieurs appareils SmartMag peuvent être facilement combinés en un seul réseau distribué de magnétomètres
  • Sur demande, vous pouvez obtenir SDK API pour Windows permettant de télécharger à la fois les données enregistrées dans la mémoire de l'appareil et les mesures en temps réel
Modes de fonctionnement:
  • Mode de mesure simple ou continu avec un cycle de 0.2 s

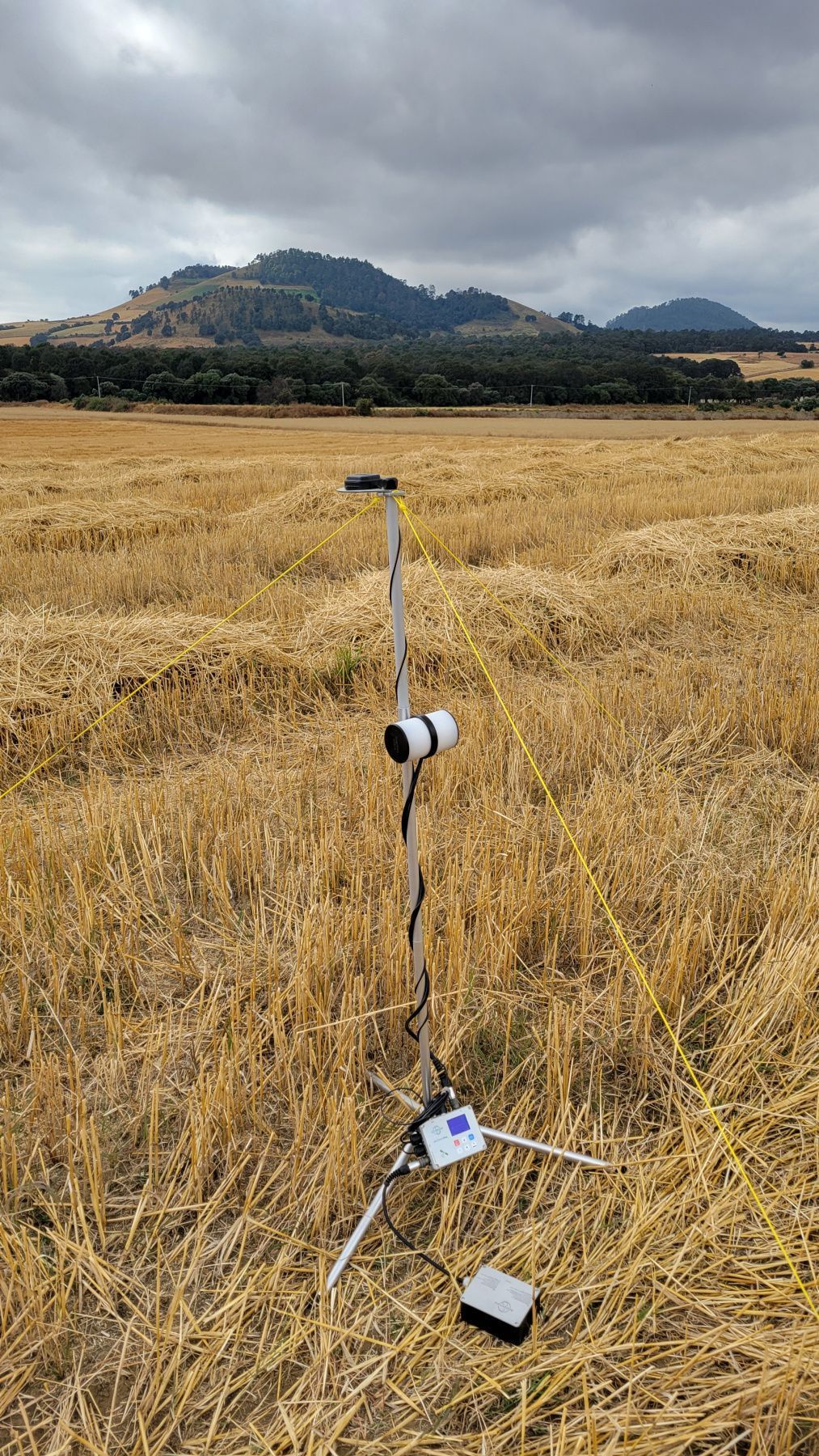

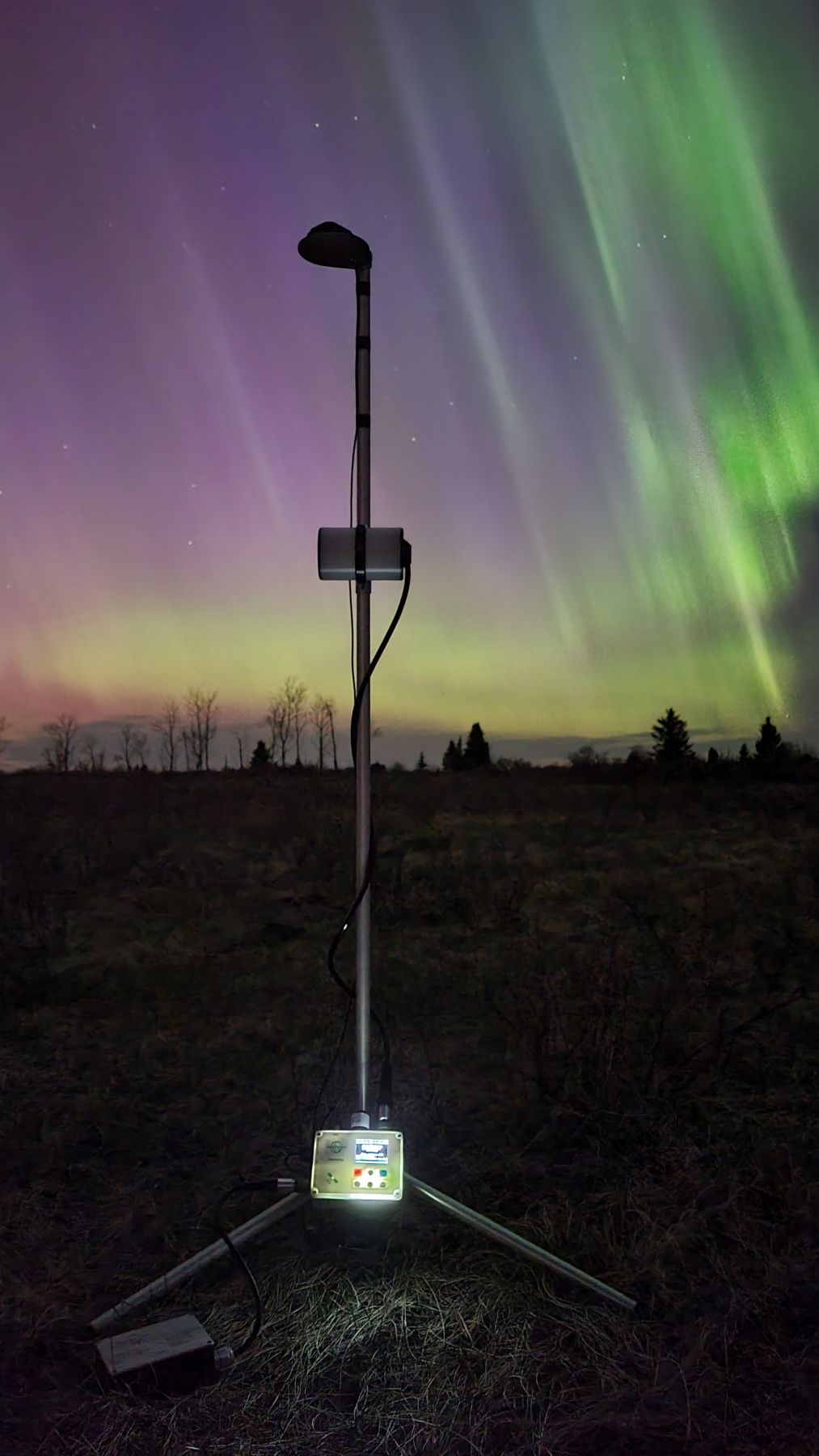

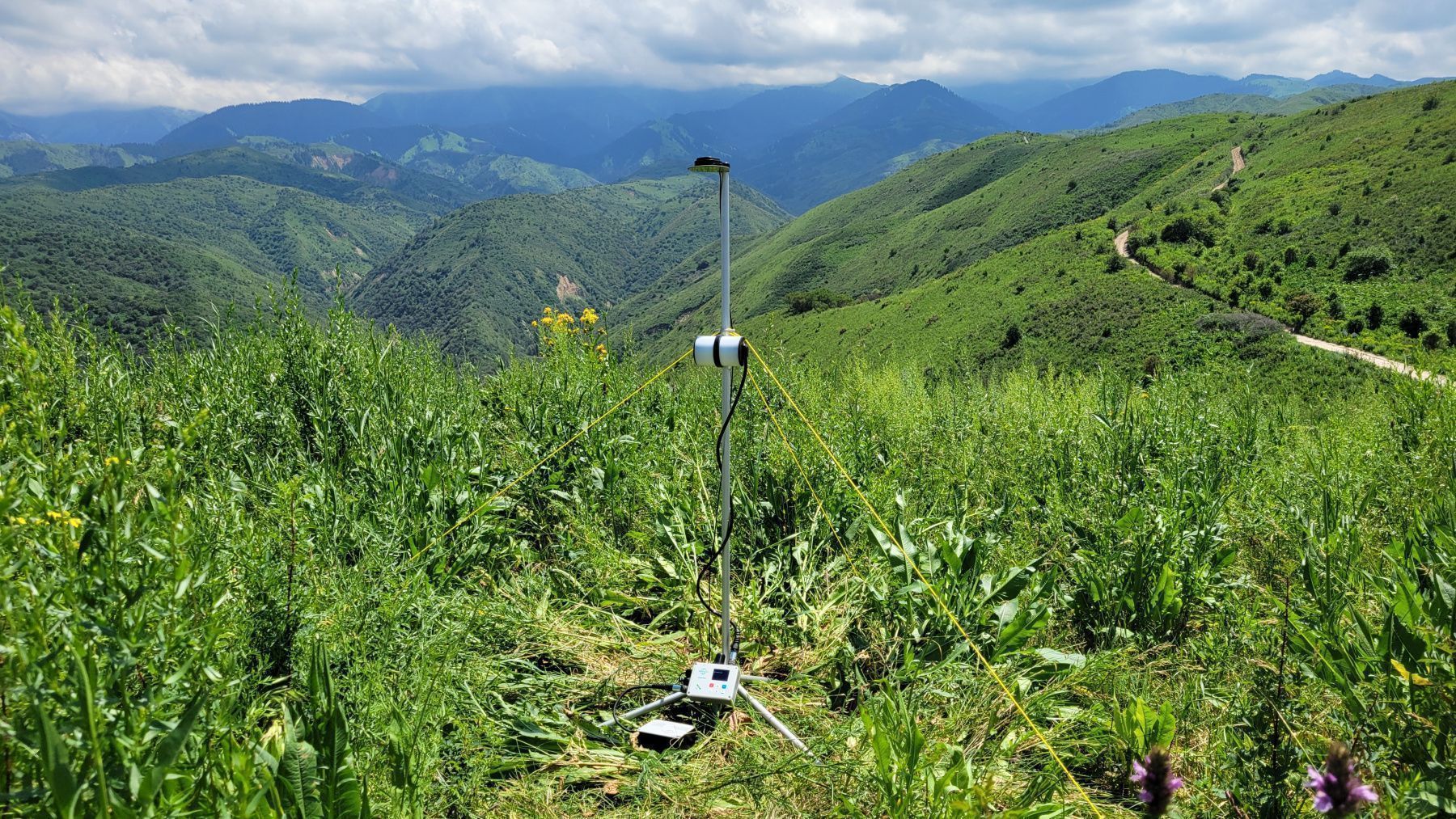

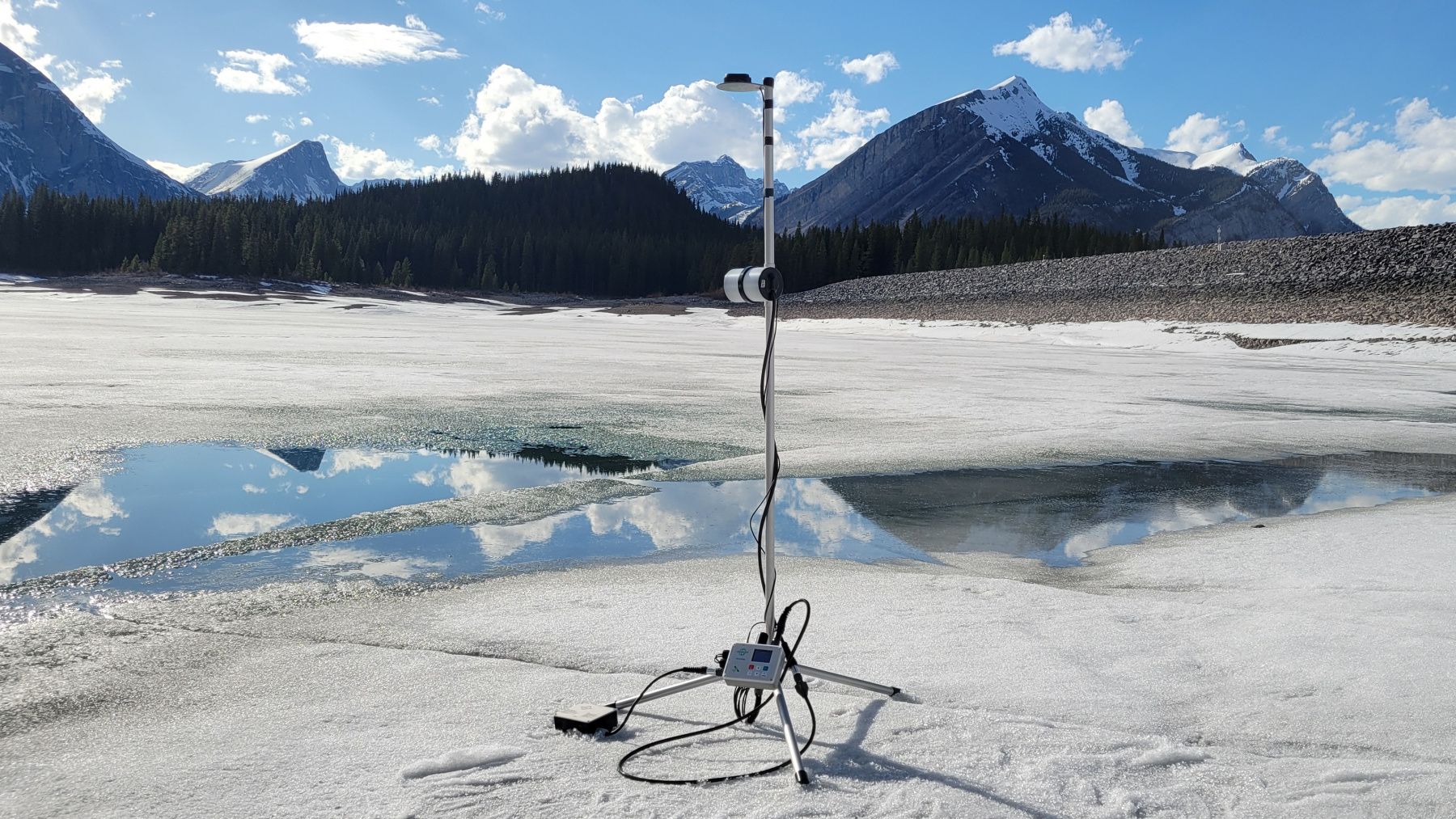

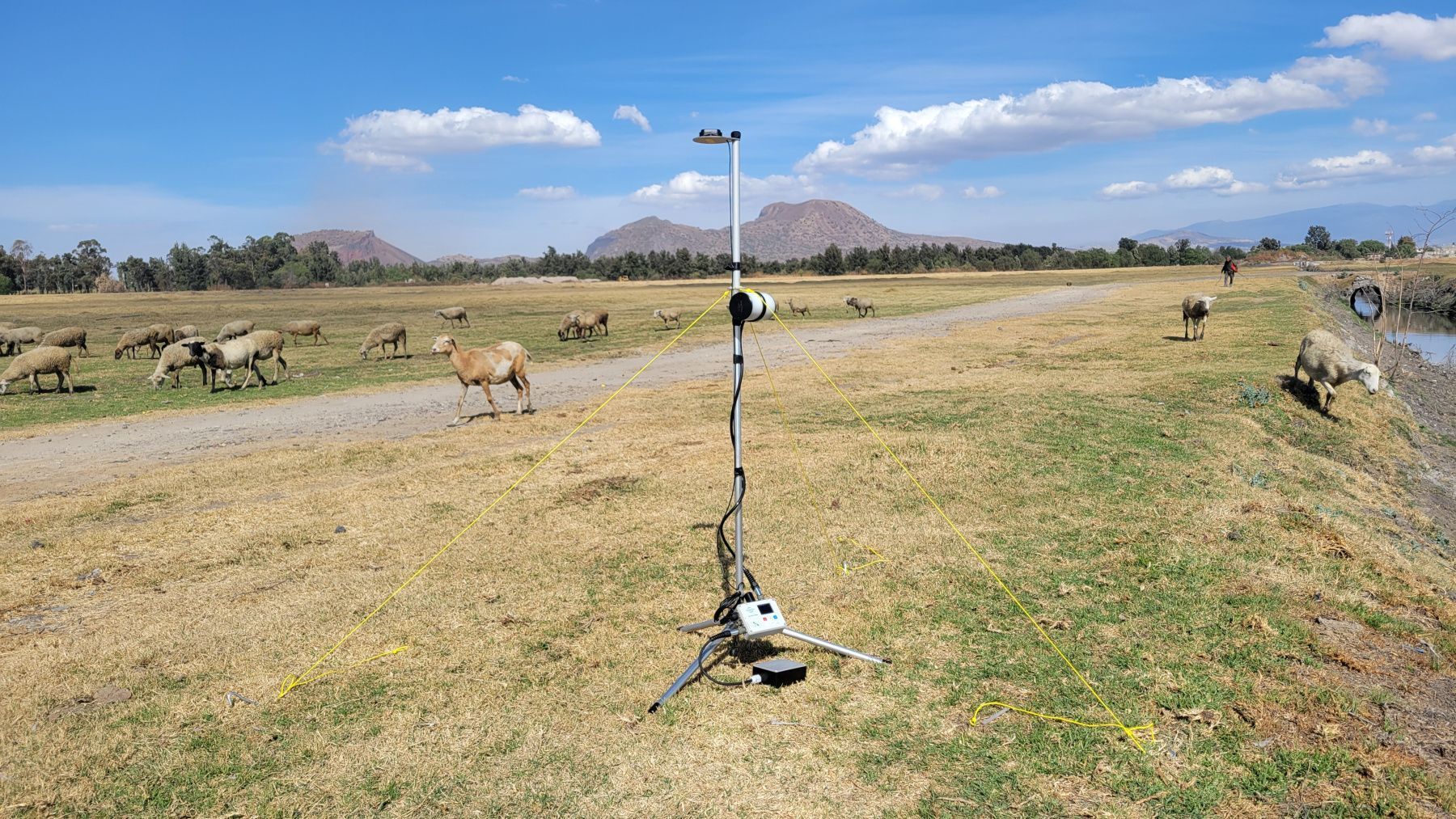

  • Station de base magnétique avec possibilité d'enregistrer les données de mesure sur une carte SD, de les télécharger en temps réel sur un PC ou de les diffuser via Internet
  • Le taux d'échantillonnage élevé permet à MaxiMag d’être utilisé sur des véhicules tels que des charrettes, des véhicules tout-terrain (VTT), des bateaux, etc.
  • Mode test sans sauvegarde des données avec calcul de la valeur moyenne et de l'écart type
Domaines d'application:
  • Mesures à l'observatoire magnétique
  • Volcanologie et prévision des tremblements de terre
  • Station de base pour des levés au sol et aéroportés
  • Utilisation ensemble avec le gradiomètre MaxiMag pour tout type de levés magnétiques au sol pour l'exploration minérale ou pétrolière et gazière, les études d'ingénierie et environnementales, la cartographie des pipelines, la détection UXO et la prospection archéologique
Caractéristiques du logiciel SmartManager:
  • Contrôle du mode de mesure du champ magnétique
  • Visualisation des données mésurées
  • Sauvegarde des fichiers de données quotidiens
  • Enregistrement des résultats de mesure sur des périphériques de stockage de sauvegarde
  • Visualisation de la sensibilité de mesure prévue
Capacités du module d'interface CAN-Ethernet:
  • Acquisition en temps réel et transfert de données via Ethernet vers un PC ou un équipement réseau standard
  • Sauvegarde de données
  • Adaptateur secteur 100-240 VAC à 12 VDC
  • Alimentation de secours à partir d'une batterie externe 12 V
Contenu du colis:
  • Capteur Overhauser sur câble flexible
  • Télécommande avec récepteur GNSS intégré
  • Cable USB
  • Batterie rechargeable Lithium-ion avec chargeur
  • Barre sectionnelle avec une pince pour le capteur
  • Logiciel SmartManager
  • Mallette de transport
En option:
  • Module d'interface CAN-Ethernet pour la connexion à un routeur ou un PC, fournissant une alimentation de 100-240 V, 50/60 Hz et une sauvegarde des données
  • Antenne GNSS externe
  • Câble de communication avec un module d’interface CAN-Ethernet ou un autre SmartMag
  • Câble RS-232
  • Enregistreur de données scellé RS-232 pour la sauvegarde des données

Type

Magnétomètre Overhauser

Plage dynamique

20 000 à 120 000 nT

Précision absolue

0.1 nT

Sensibilité du capteur

0,021 nT / √Hz rms

0,012 nT / √Hz rms (sur demande)

Résolution

0.001 nT

Tolérance de gradient

30 000 nT/m

Taux d'échantillonnage

0,2, 0,33, 0,5, 1, 1,5, 2, 2,5, 3 s. et plus avec un pas de 1 s.

Stabilité des capteurs

> 10 ans

Capteurs supplémentaires

Unité de mesure inertielle (IMU), thermomètre, baromètre

Entrée / Sortie de données

Intégré : USB, RS-232, CAN FD.

En option : Ethernet (module d'interface CAN-Ethernet requis)

Longueur maximale du câble de communication

jusqu'à 6 km (CAN FD), jusqu'à 100 m (RS-232)

Récepteur GNSS

Intégré et externe en option

Antenne GNSS

Intégré et externe en option

Signaux GNSS

GPS L1C/A, GLONASS L1OF, Galileo E1B/C, BeiDou B1I, QZSS L1C/A. SBAS : WAAS, EGNOS, MSAS, GAGAN, SDCM.

Connecteurs

2 × CAN FD / RS232 / 12V, USB, antenne GNSS externe, capteur Overhauser

Écran

160 × 128, OLED

Panneau de commande à membrane

6 boutons

Mémoire

jusqu'à 32 Go (microSD industrielle)

Alimentation

Batterie 10 ÷ 16,8 V, Lithium-ion ou plomb

100-240 VAC, interface CAN-Ethernet en option requise

Température de fonctionnement

–40 à +60 ° C

Batterie Lithium-ion

14,6 V, 4 A·h

Dimensions avec connecteurs

Ø73 × 116 mm - capteur

125 × 100 × 35 mm - console
