Source d’énergie Jack

Caractéristiques principales:
  • Puissance et taux de charge élevés
  • Unité de contrôle à distance
  • Jusqu'à 3 fois plus léger et plus compact que les analogues
  • Contrôle et programmation faciles des cycles
  • Contrôle de la consommation d'énergie
JACK-500
JACK-500 JACK1200 JACK-2500HP Special edition JackPad
Prix: sur demande
+
Гарантия лучшей цены
The product was successfully added to basket

Jacks sont des sources d’énergie les plus légères, les plus compactes et les plus rapides au monde qui garantissent le fonctionnement des sparkers de forage et des sources électrodynamiques de forage utilisés lors des levés géophysiques y compris la tomographie et les essais sismiques cross-hole (CST en anglais) (ASTM D4428 / D4428M), le profilage sismique vertical (VSP en anglais) haute résolution, le profilage sismique vertical inversé (IVSP en anglais) ou le profilage sismoacoustique vertical (VSaP en anglais).

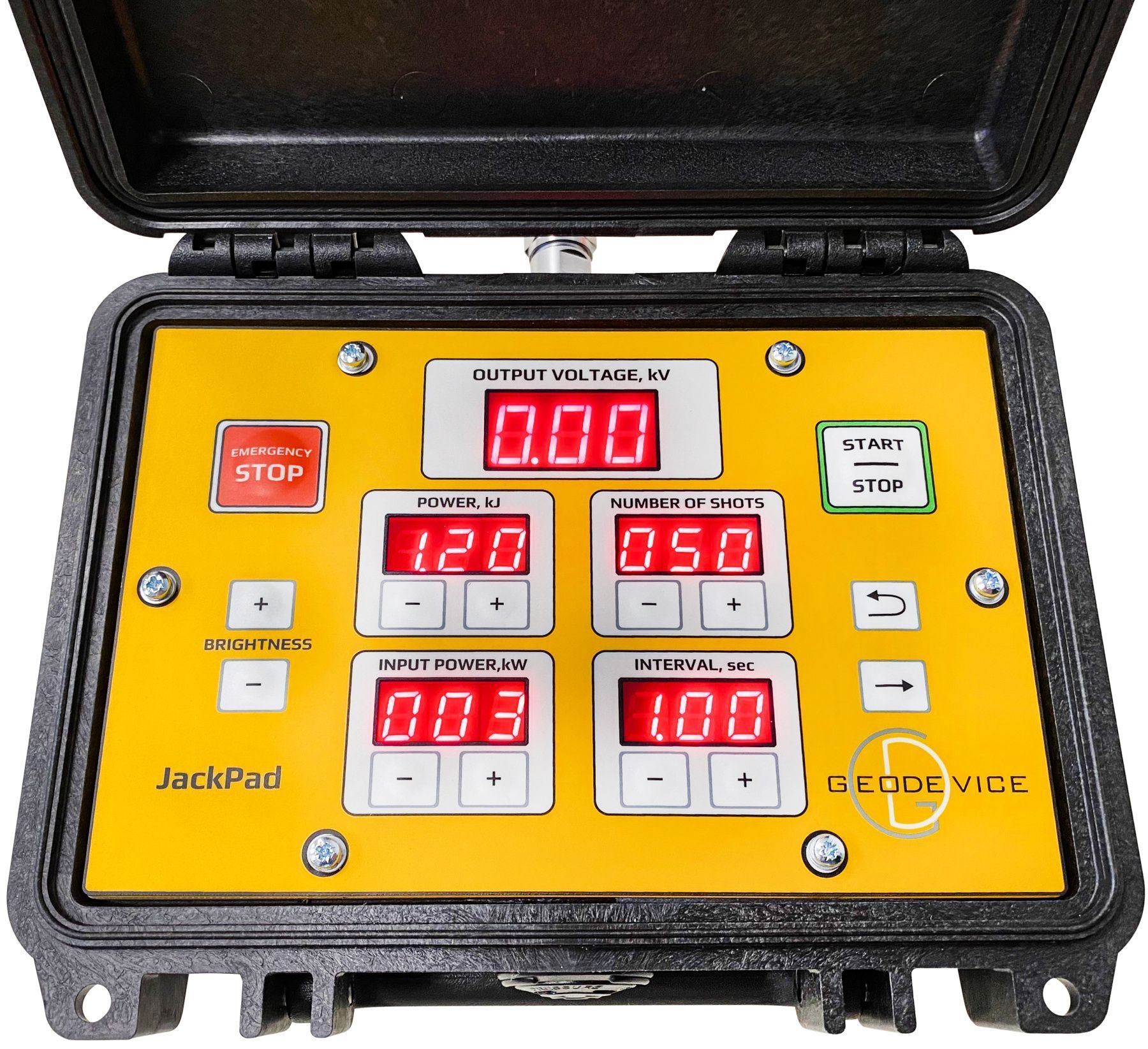

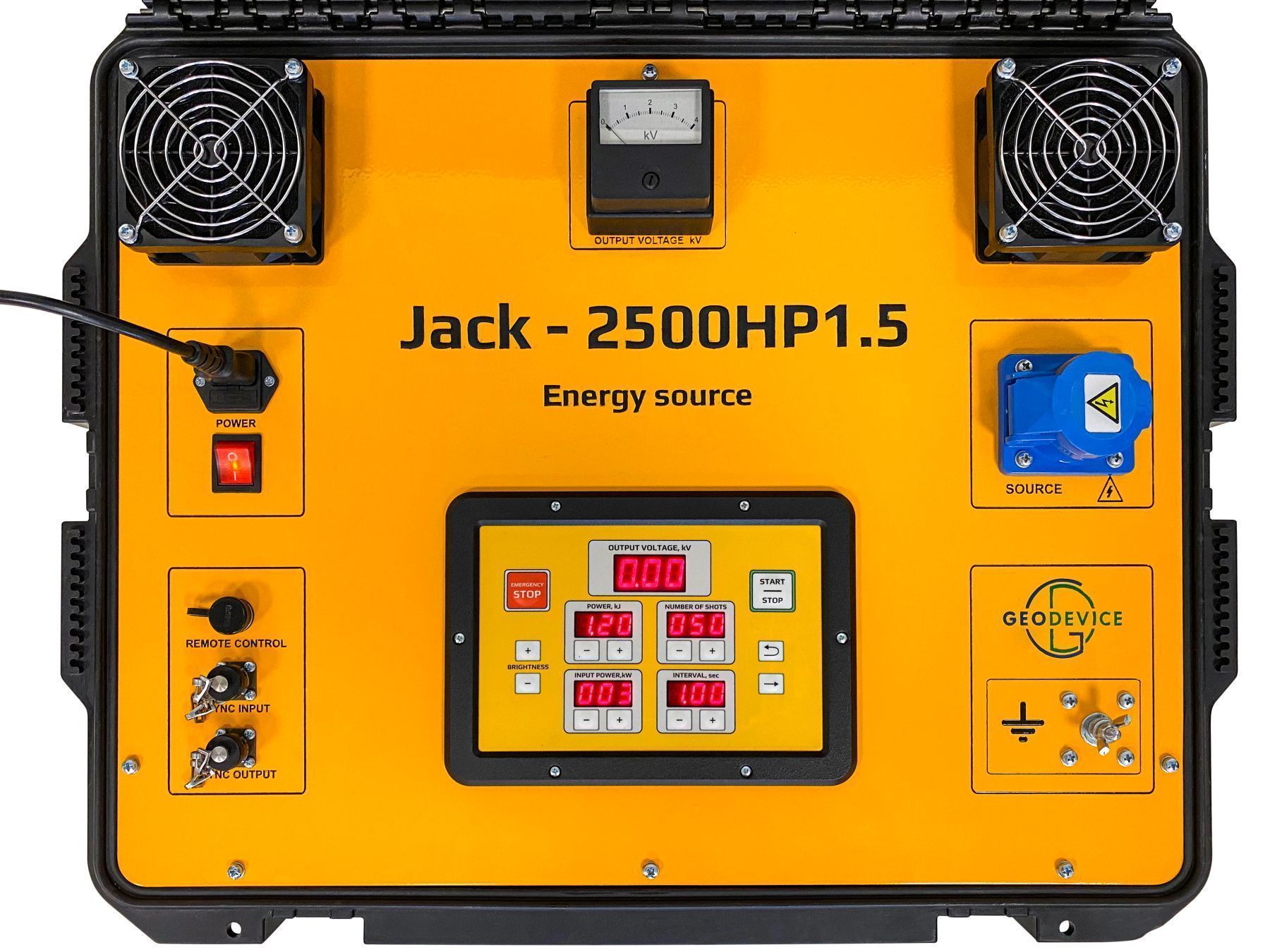

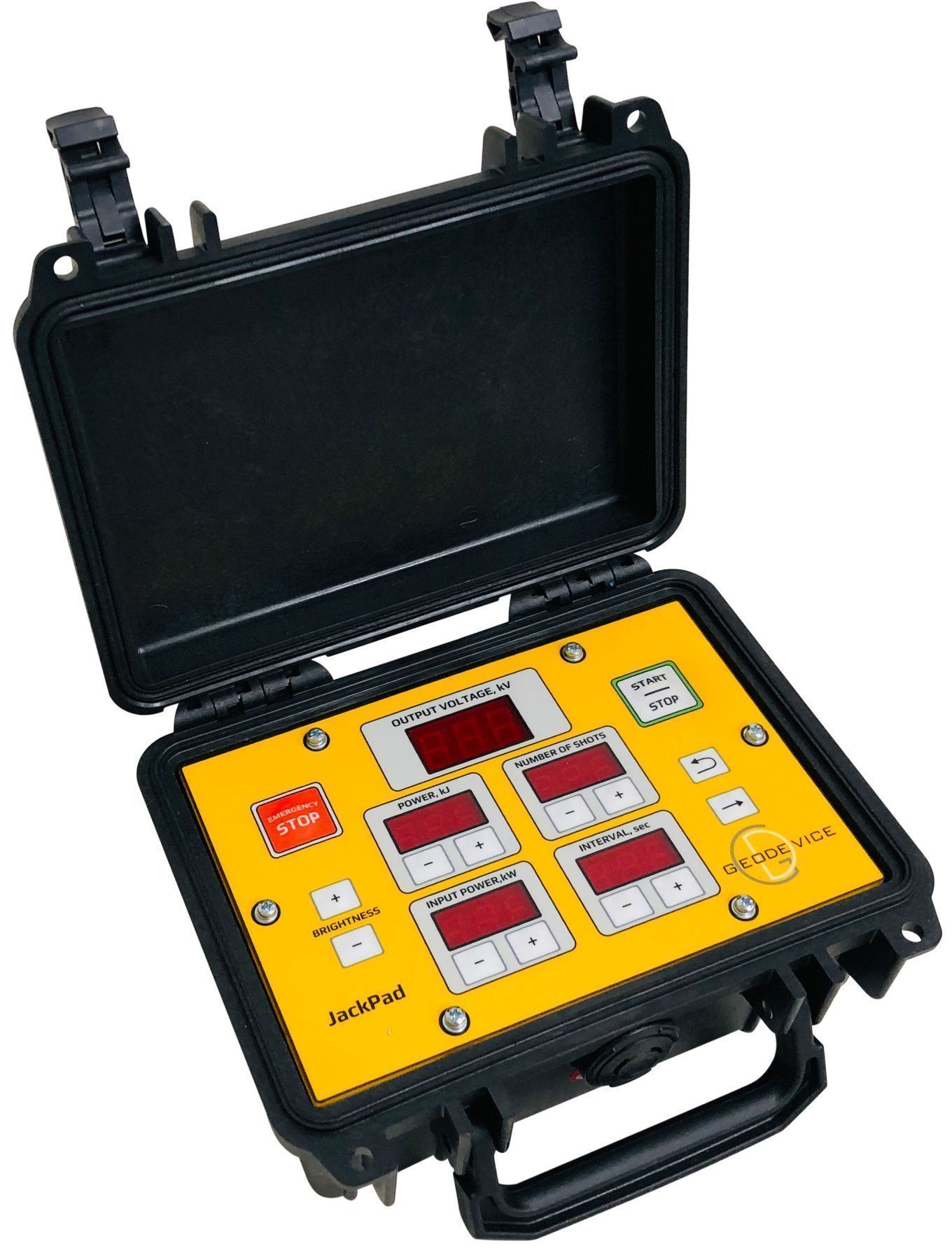

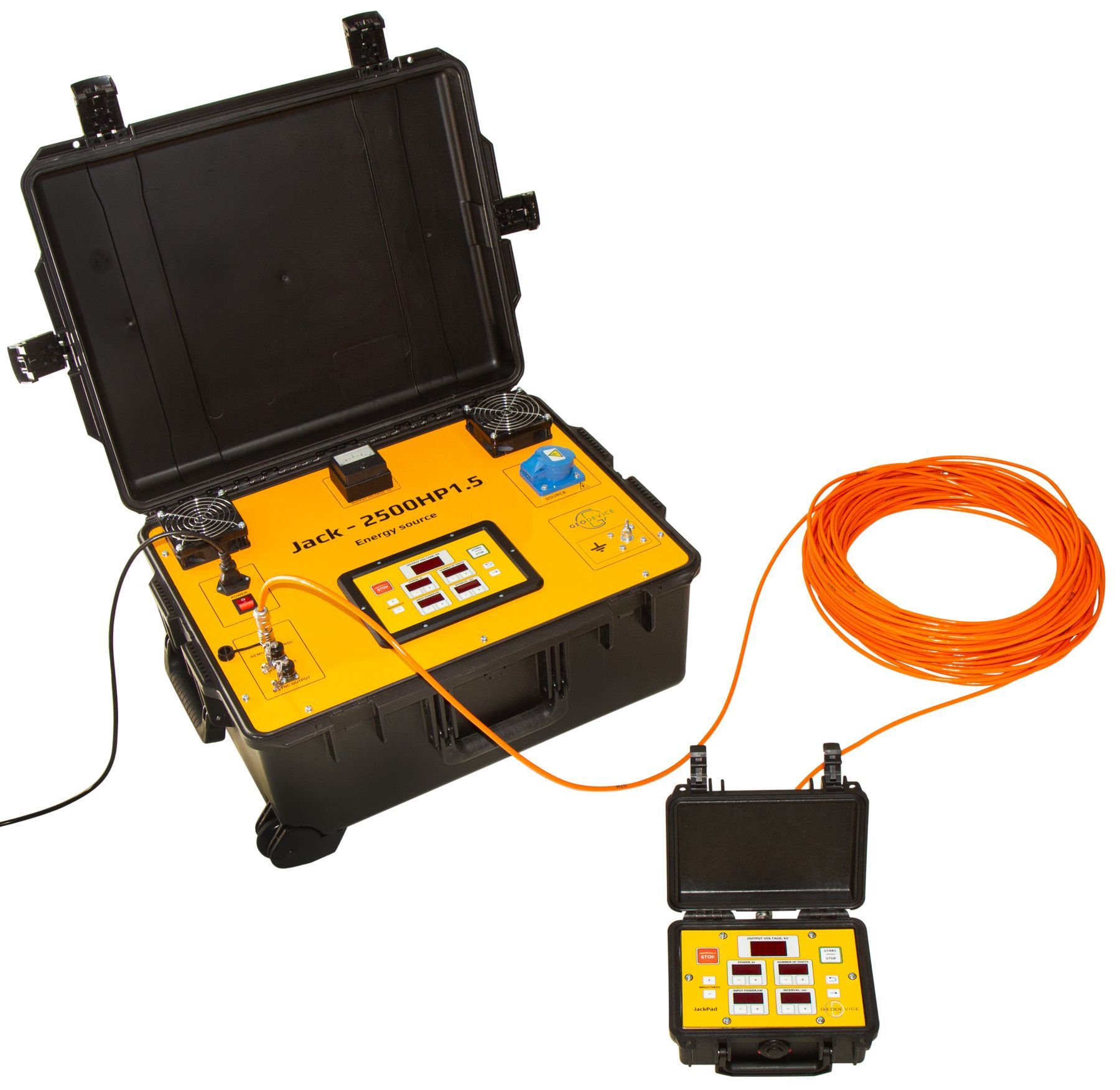

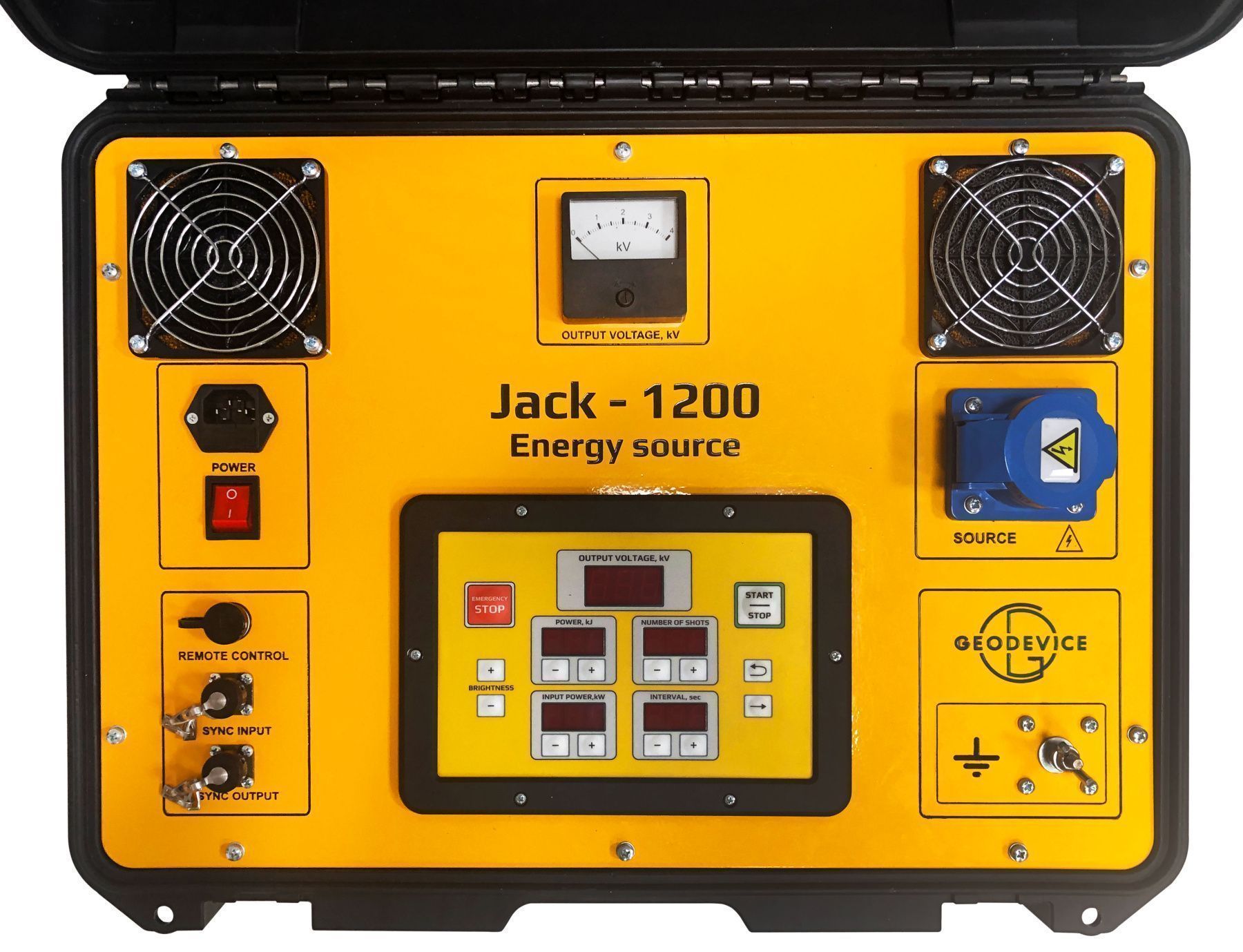

Notre panneau de commande pratique et intuitif de sources d’énergie Jack vous permet de configurer de manière flexible le mode de tir de la source. C’est facile de programmer le cycle avec le nombre requis de tirs et la période entre eux, l'énergie et la consommation électrique requises, ainsi que le déclenchement à partir d’une station sismique ou un système de synchronisation. La télécommande JackPad duplique le panneau de commande et permet à l'opérateur de la station sismique de contrôler entièrement l'ensemble du système. Il est important de dire que JackPad offre également une sécurité de travail supplémentaire.

Dans les modèles Jack-500 et Jack-1200, les chargeurs à impulsions fournissent un taux de charge de 500 J/s. Les versions plus puissantes sont équipées des chargeurs encore plus rapides avec un taux de charge allant jusqu’à 3000 J/s et la possibilité de régler la consommation électrique maximale. Ainsi, toutes les sources d’énergie Jack peuvent fonctionner avec des générateurs portables compacts 110 / 220 V (avec puissance à partir de 1 kW). La conception de Jack utilise un interrupteur à thyristor fiable qui permet d'obtenir une impulsion électrique haute tension très courte.

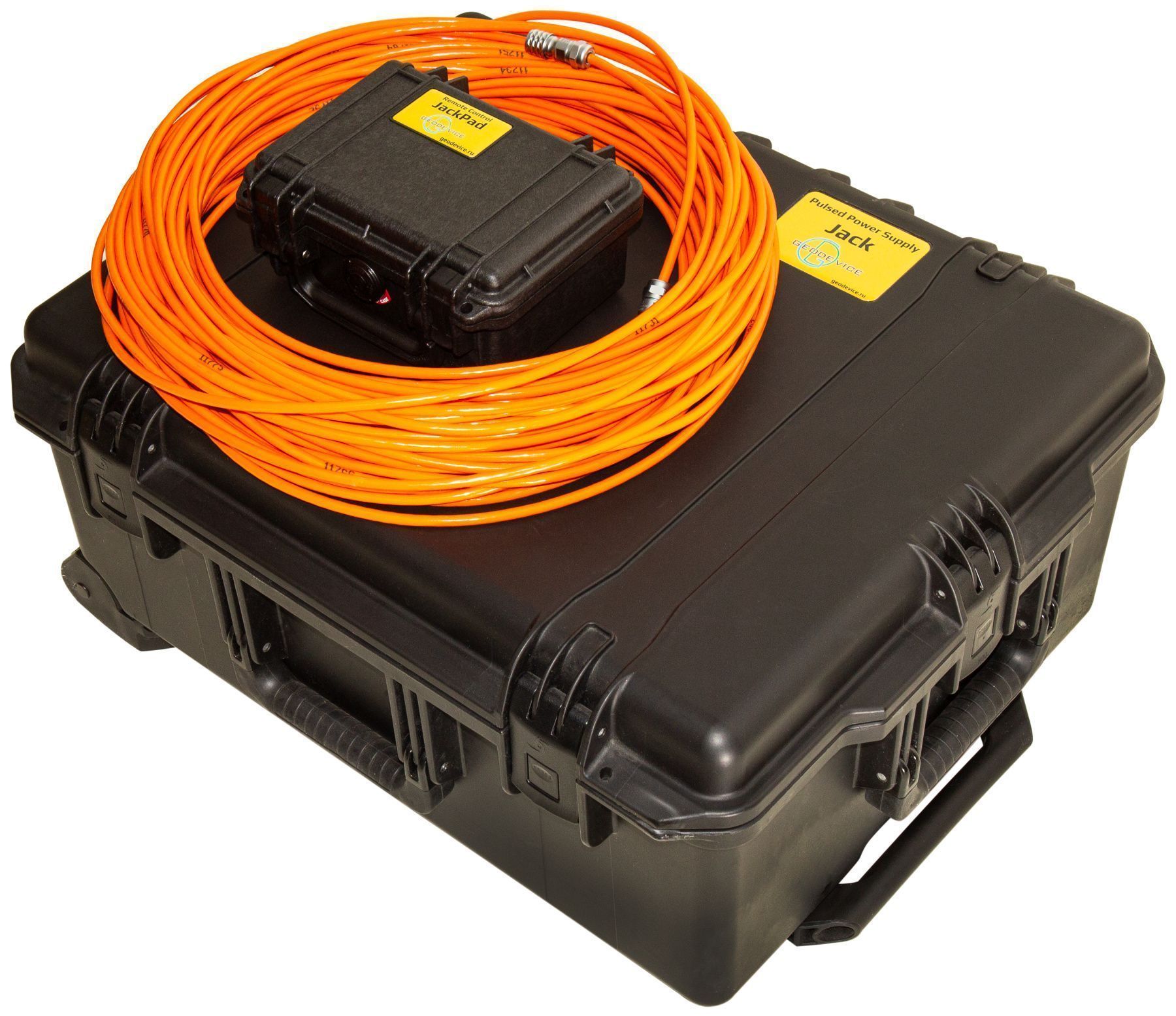

Grâce à sa taille compacte, son poids léger, sa mallette anti-choc et anti-poussière, son interface utilisateur intuitive, son unité de contrôle à distance et son taux de charge élevé, les sources d'énergie Jack sont les appareils les plus modernes et véritablement portables disponibles sur le marché. Des sources d'énergie spécialisées MultiJack prenant en charge les dernières technologies de décharge, ainsi qu'une gamme complète de sources et d'autres équipements nécessaires sont disponibles pour les levés sismiques marins à haute résolution.

Domaines d’utilisation de Jack :
  • Levés sismiques en forage sur terre et marins en utilisant la tomographie et les essais sismiques cross-hole (CST en anglais), le profilage sismique vertical (VSP en anglais), le profilage sismique vertical haute résolution, le profilage sismique vertical inversé et le profilage sismoacoustique vertical (VSaP en anglais)
  • Études d'ingénierie pour la construction d'installations hautement sensibles
  • Recherche de karsts, de zones fracturées et déconsolidées, et géophysique minière
  • Monitoring géotechnique de la base du sol et détermination de ses propriétés portantes y compris selon la norme ASTM D4428 / D4428M
  • Localisation des fissures dans les barrages hydroélectriques en béton
  • Prospection minière
Contenu du colis :
  • Source d’énergie Jack
  • Connecteur de synchronisation (2 pièces)
  • Câble d’alimentation
  • Kit de documentation
En plus des sources d'énergie Jack, les articles suivants peuvent être achetés :
  • Unité de contrôle à distance JackPad
  • Sources de forage d’ondes de compression (P) (Pulse) ou d'ondes de cisaillement (S) polarisées horizontallement (SHock) et verticallement (GeoSV)
  • Stations sismiques à haute fréquence Sigma4 ou DAQlink4
  • Réseau d’hydrophones de forage WellStreamer
  • Sondes de forage 3C à un et à plusieurs niveaux avec système de serrage à ressort (GStreamer), pneumatique (GStreamer-P) ou électromécanique (GStreamer-E)
  • Bobines et treuils BGW / BGW light / RT-4S pour les lignes de câble
  • Inclinomètres de forage INCLIS
  • Commutateur universel pour la connexion de la source

Nous pouvons dévélopper une source d’énergie personalisée avec la puissance et la configuration requises. Pour la spécification correcte d’une conception personalisée, veuillez nous contacter de la manière indiquée sur notre site Web.

Exemple de données de terrain d'essais sismiques cross-hole et leur spectre
Exemple de données de terrain d'essais sismiques cross-hole et leur spectre (bleu — l’ensemble du diagramme de vagues, vert — la fenêtre de la première arrivée, marron — le bruit avant l’arrivée des vagues cibles).
Données obtenues avec le sparker de forage Pulse, la source d’énergie Jack-2500HP et le réseau d’hydrophones WellStreamer.
Données d'essais sismiques cross-hole obtenues avec le sparker de forage Pulse, la source d'énergie Jack-2500HP et la flûte d'hydrophones WellStreamer.
Données d'essais sismiques cross-hole obtenues avec le sparker de forage Pulse, la source d'énergie Jack-2500HP et le réseau d'hydrophones WellStreamer.
La distance entre les puits central et latéral est d’environ 30 m.

Vous pouvez en savoir plus sur la technologie de la tomographie et des essais sismiques cross-hole (CST en anglais) ici.

Jack-500 Jack-1200 Jack-2500HP
Tension de fonctionnement 2-4 kV
Type de déchargeur thyristor
Mode déclencheur externe / répétitif / manuel
Energie de fonctionnement 50-500 J 300-1200 J 300-2500 J
Taux de charge 500 J / s 500 J / s 1500 J / s
Durée minimale de fonctionnement à l'énergie minimale des impulsions 0.4 s 1.4 s 0.6 s
Durée minimale de fonctionnement à l'énergie maximale des impulsions 1.2 s 2.7 s 1.9 s
Exigences d'alimentation 100-127 ou 220-240 V, 50/60 Hz
Consommation électrique 1 kW 1 kW 1/2/3 kW
Dimensions hors tout  490×370×230 mm
 540×410×270 mm
630×500×300 mm
Poids 18 kg 22 kg 34 kg
Modèle JackPad
Fonction
unité de contrôle à distance de Jack
Longueur maximale du câble 100 m
Dimensions hors tout
210×165×90 mm
Poids
1 kg
