All-in-One

Caractéristiques principales:
  • Système à 3 sondes
  • Unité d’acquisition de données multifonctionne
  • Capteurs piézocéramiques de type active
  • Conforme aux ASTM D6760-16, ASTM D5882-16, ASTM D2845-08, ASTM C597-16, UNI EN 12504-4
  • Distance interpuits - 3 m
  • Logiciel inclus
Prix : sur demande
+
The product was successfully added to basket

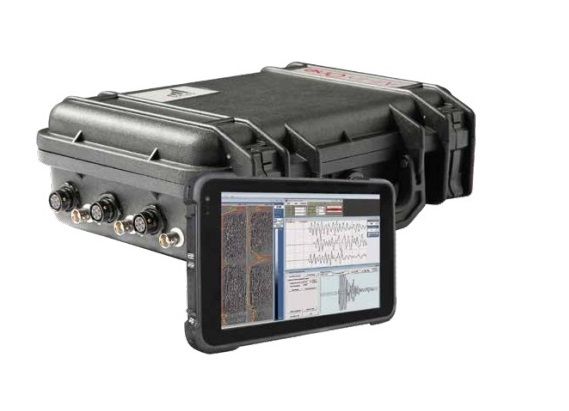

All-in-One est un instrument de contrôle non destructif facile à utiliser avec une unité d’acquisition de données multifonctionne et des capteurs piézoélectriques spécialisés qui permet d’effectuer des tests soniques et à ultrasons pour la charactérisation in situ et en laboratoire de matériaux tels que le béton, la maçonnerie et matériaux en pierre, contrôle d’integrité de pieu (PIT en anglais) et cross-hole dans les pieux et les parois moulées.

All-in-On est utilisé pour résoudre un large éventail de tâches :

  • Contrôle d’integrité de pieu (PIT en anglais)
  • Tomographie ultrasonique de structures de bâtiments, de monuments architecturaux et d'arbres
  • Diagraphie cross-hole des fondations en béton, des pieux, des murs de soutènement, des parois moulées, des barrages, etc.
  • Contrôle de la stabilisation des sols
  • Études en laboratoire par ultrasons d'échantillons de roche

Il est bien connu que la vitesse du son dépend des propriétés élastiques du milieu. Les mesures du temps de propagation des impulsions ultrasoniques dans l’objet éxaminé permettent d’effectuer le contrôle non destructif du matériau, c’est-à-dire, d’évaluer sa résistance, son degré d'homogénéité, ainsi que la présence de fissures ou de cavités dans celui-ci.

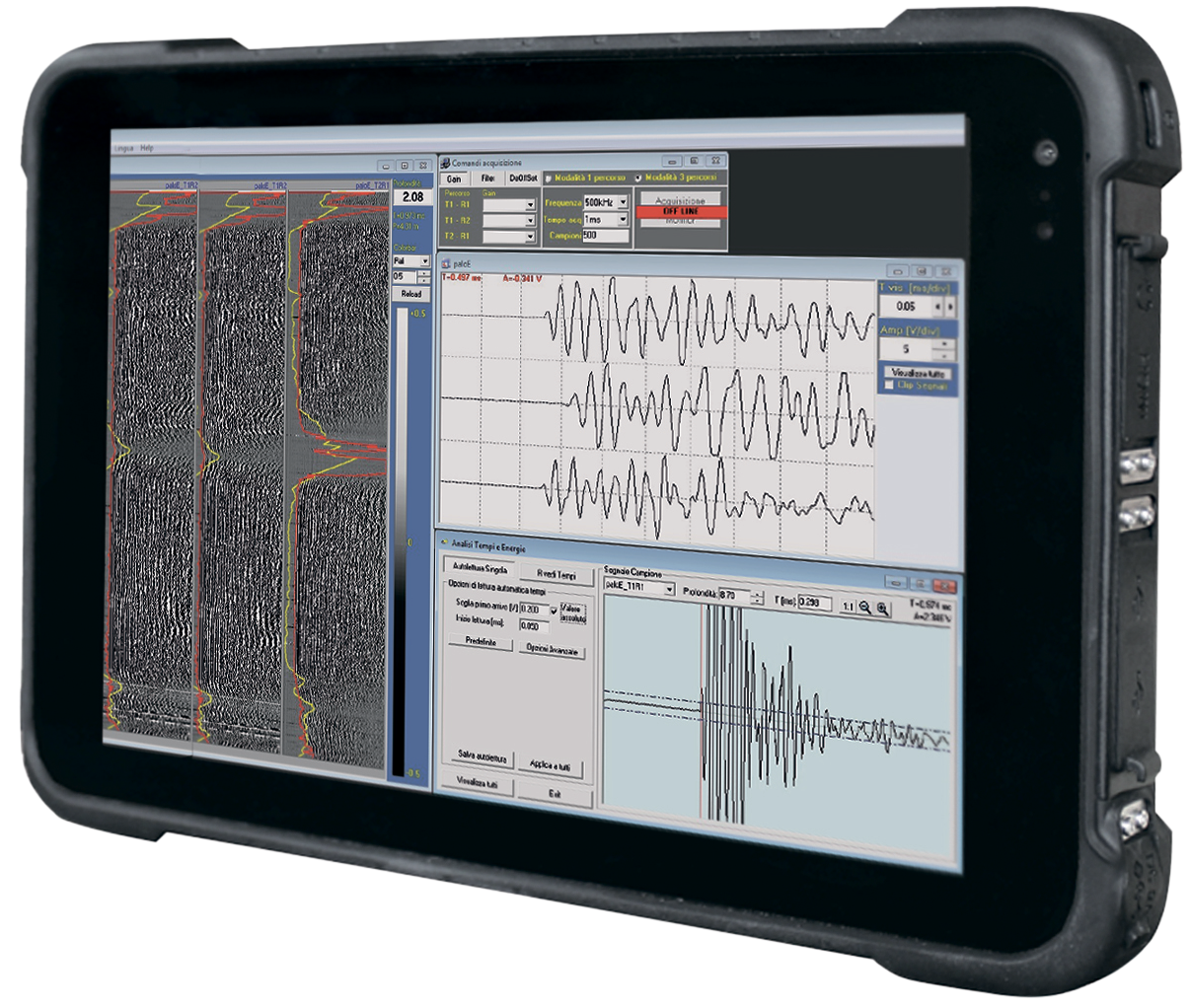

Le système All-in-One peut mesurer le temps de la propagation des ondes de compression (P) avec une grande précision, et pour le contrôle de la qualité, la forme de signal réelle est affichée sur l’écran d’une tablette connectée via WiFi.

Il existe 3 kits principaux d’All-in-One :

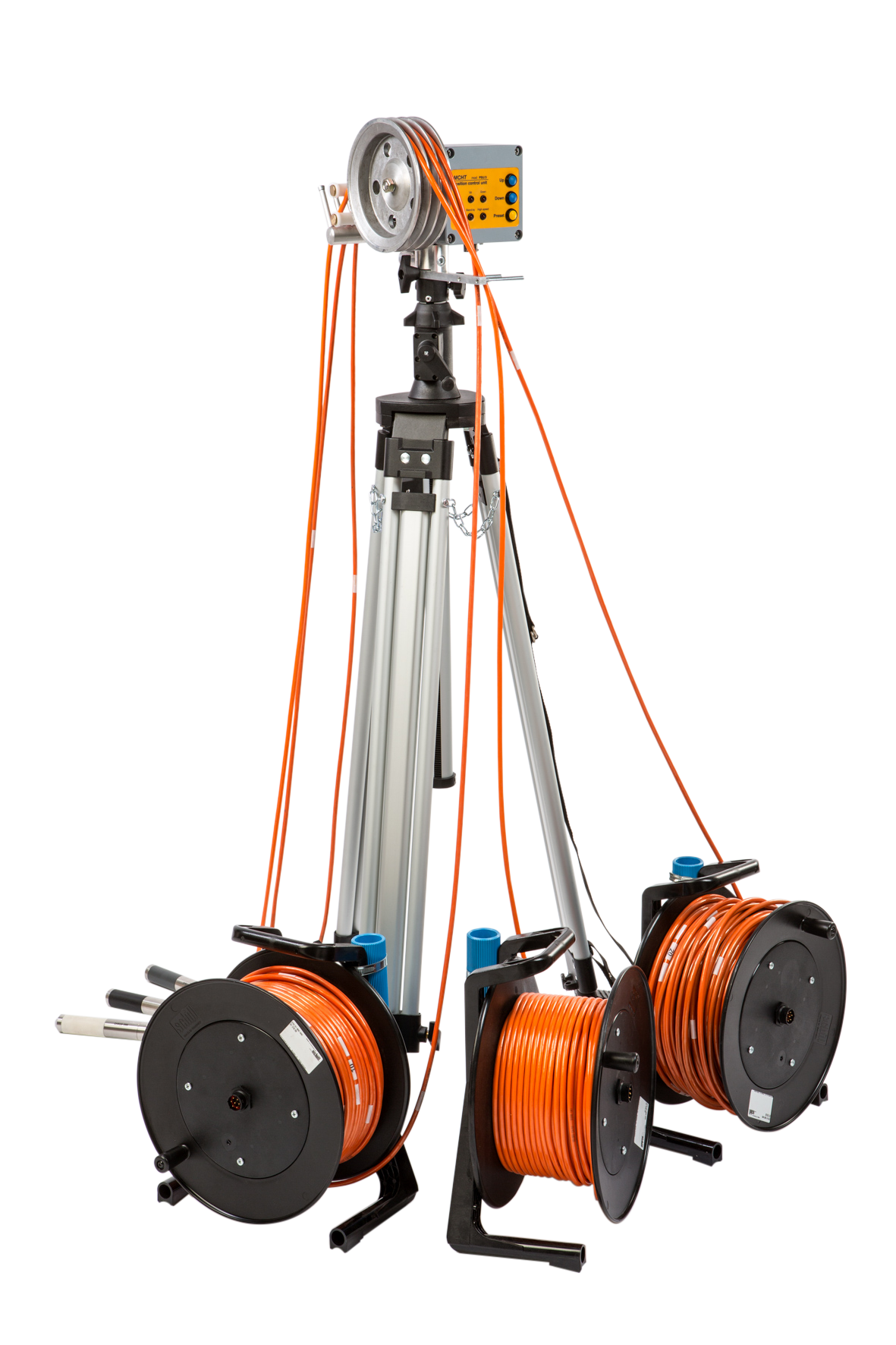

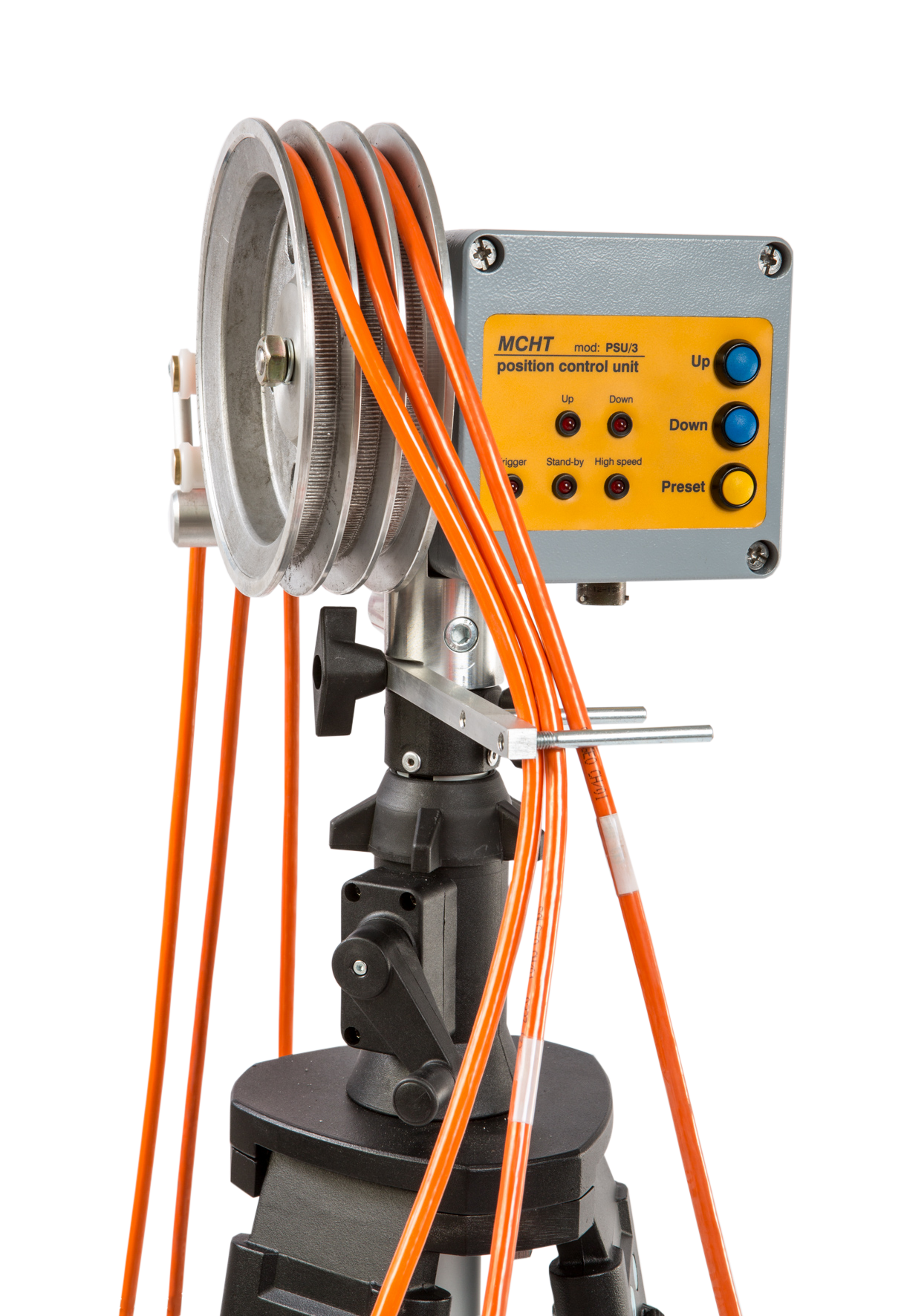

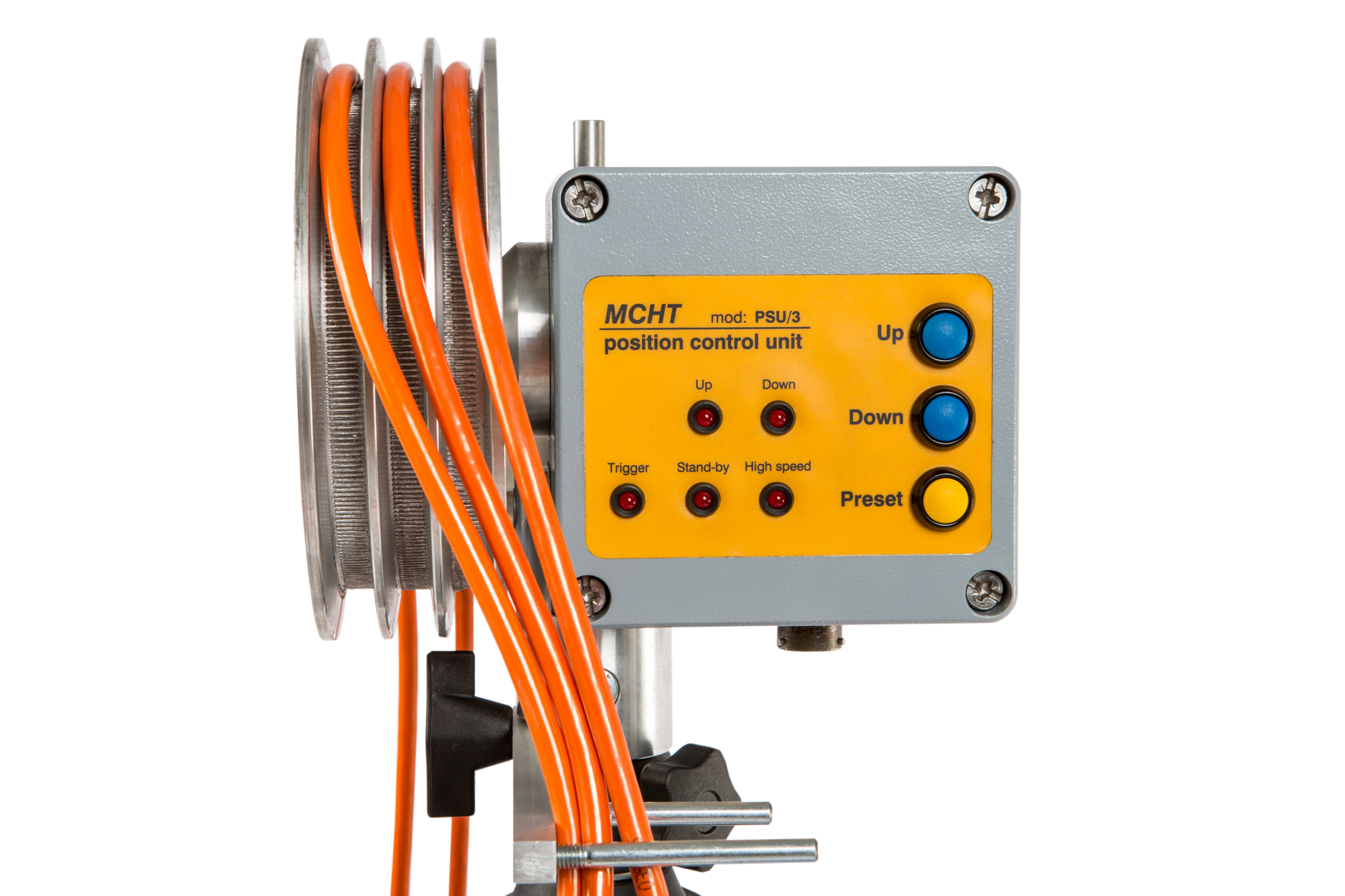

1) Kit MCHA est dévéloppé pour le contrôle (diagraphie) ultrasonique en cross-hole des pieux forés, des pieux en béton, des pieux vissés, des murs de soutènement, des parois moulées, des barrages en béton, des barrettes et d'autres structures similaires conformément à la norme ASTM D6760-16. Ce kit comprend un ensemble de modules piézoélectriques spécialisés de forages : récepteur, émetteur et, en option, l’unité combiné récepteur-émetteur. Le kit complet permet d’effectuer des mesures simultanées sur trois paires « source-récepteur », ce qui réduit considérablement le temps de collecte des données. Des modules de 50 ou 80 kHz sont disponibles. Les émetteurs à puissance élevée et les récepteurs piézoélectriques actifs à haute sensibilité permettent d’effectuer des mesures dans des puits situés à une distance de plus de 3 m.

Contenu du colis :
  • Unité d’acquisition de données All-in-One avec chargeur et jeu de câbles
  • Sonde émetteur
  • Sonde récepteur
  • Sonde bifide (en option)
  • 2 ou 3 poulies
  • 2 ou 3 bobines de câble (60m ou 100 m)
  • Lecteur de câble
  • Trépied
  • Mallette de transport

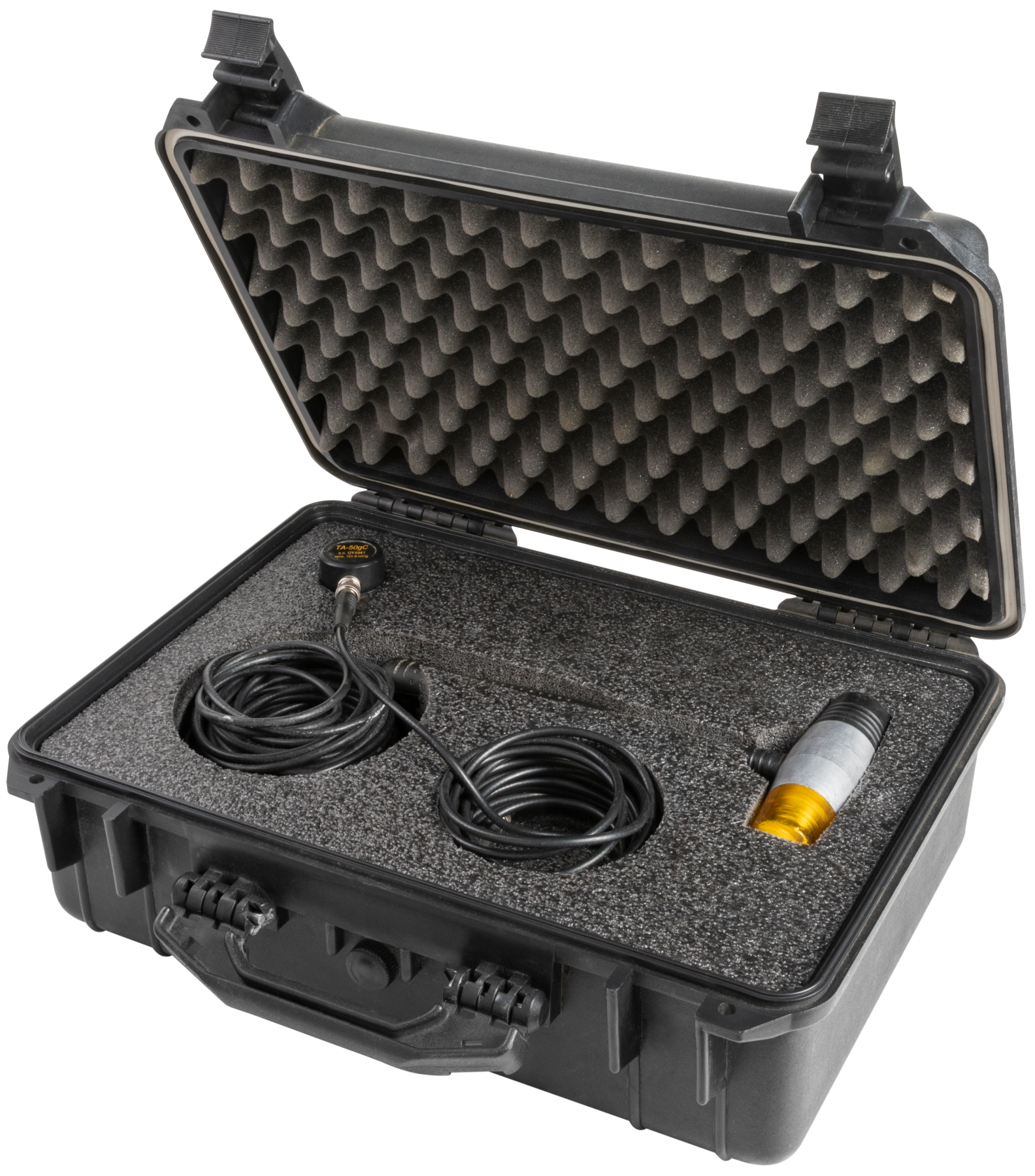

2) Kit P.I.T est conçu pour les essais d’intégrité des pieux soumis de faibles contraintes par l’écho sonique (ES) et la réponse d’impulsion (RI). Dans la littérature, cette méthode est appellée Test d'intégrité des pieux (en anglais « Pile Integrity Testing ») et est décrite par ASTM D5882-16.

Contenu du colis :
  • Unité d’acquisition de données All-in-One avec chargeur et jeu de câbles

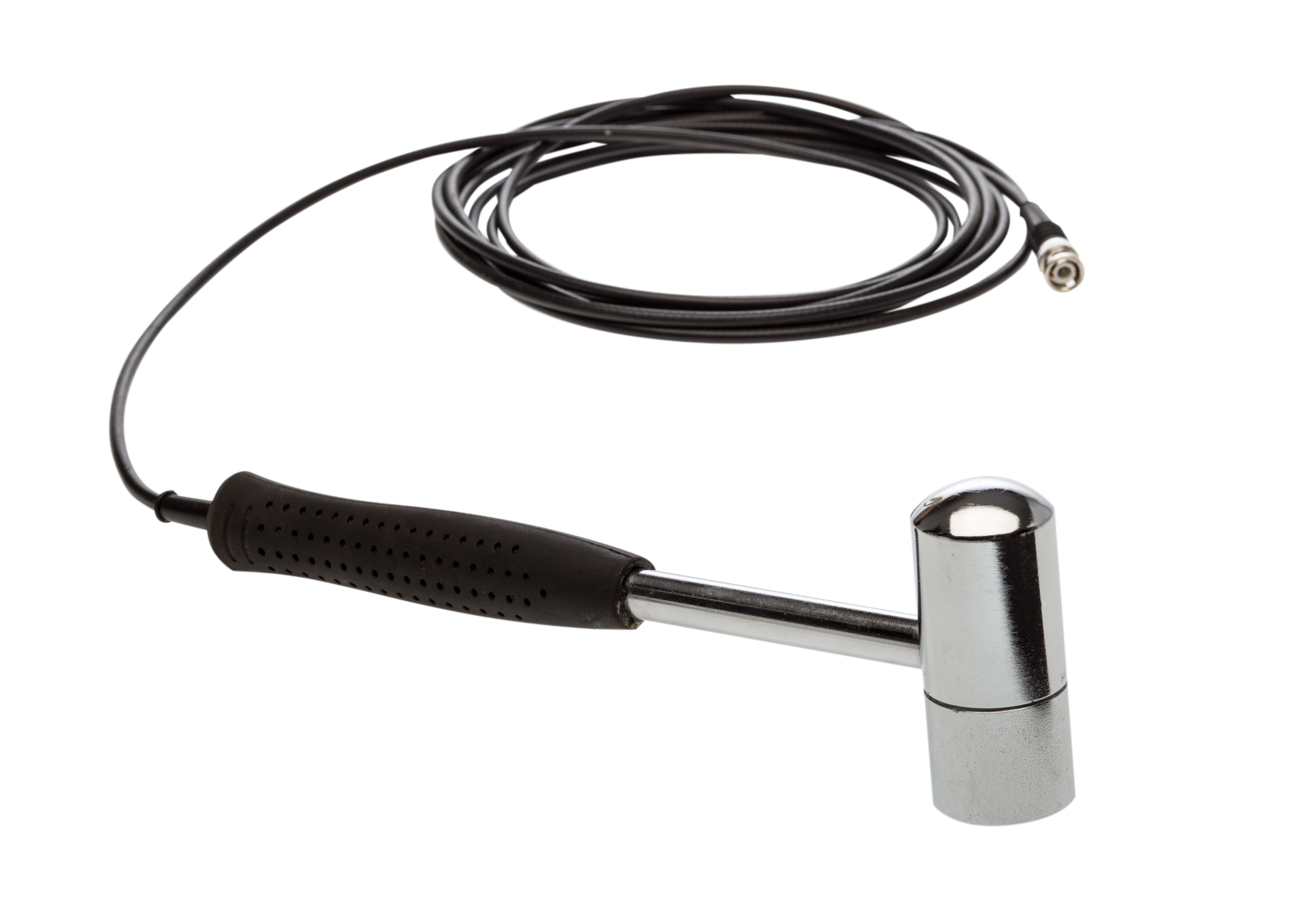

  • HAMMER avec capteur intégré
  • Accéléromètre
  • Mallette de transport
  • Logiciel PPS
  • En option : tablette PC

3) Kit CONTACT est destiné au contrôle et à la tomographie (ultra)soniques pour mesurer les vitesses des ondes acoustiques et détecter les défauts dans les piliers de pont, les murs, les colonnes, les statues, les arbres, les échantillons de roche, les plastiques, les résines et autres objets. Ce kit comprend des sources et des récepteurs piézocéramiques avec des fréquences de 20 ou 55 kHz. Dans le cas où l’énergie de l’ emetteur piézoélectrique ne suffit pas, un marteau d’impact avec un capteur intégré peut être utilisé. Il est possible d’effectuer des observations avec les positions différentes de la source et des récepteurs : situés d’un côté de l’objet éxaminé, des côtés différents, ou une variante combinée. Le kit CONTACT est conforme aux normes UNI EN 12504-4, ASTM D2845-08 et ASTM C597-16 et comprend le logiciel pour la visualisation et le traitement de données.

Contenu du colis :
  • Unité d’acquisition de données All-in-One avec chargeur et jeu de câbles

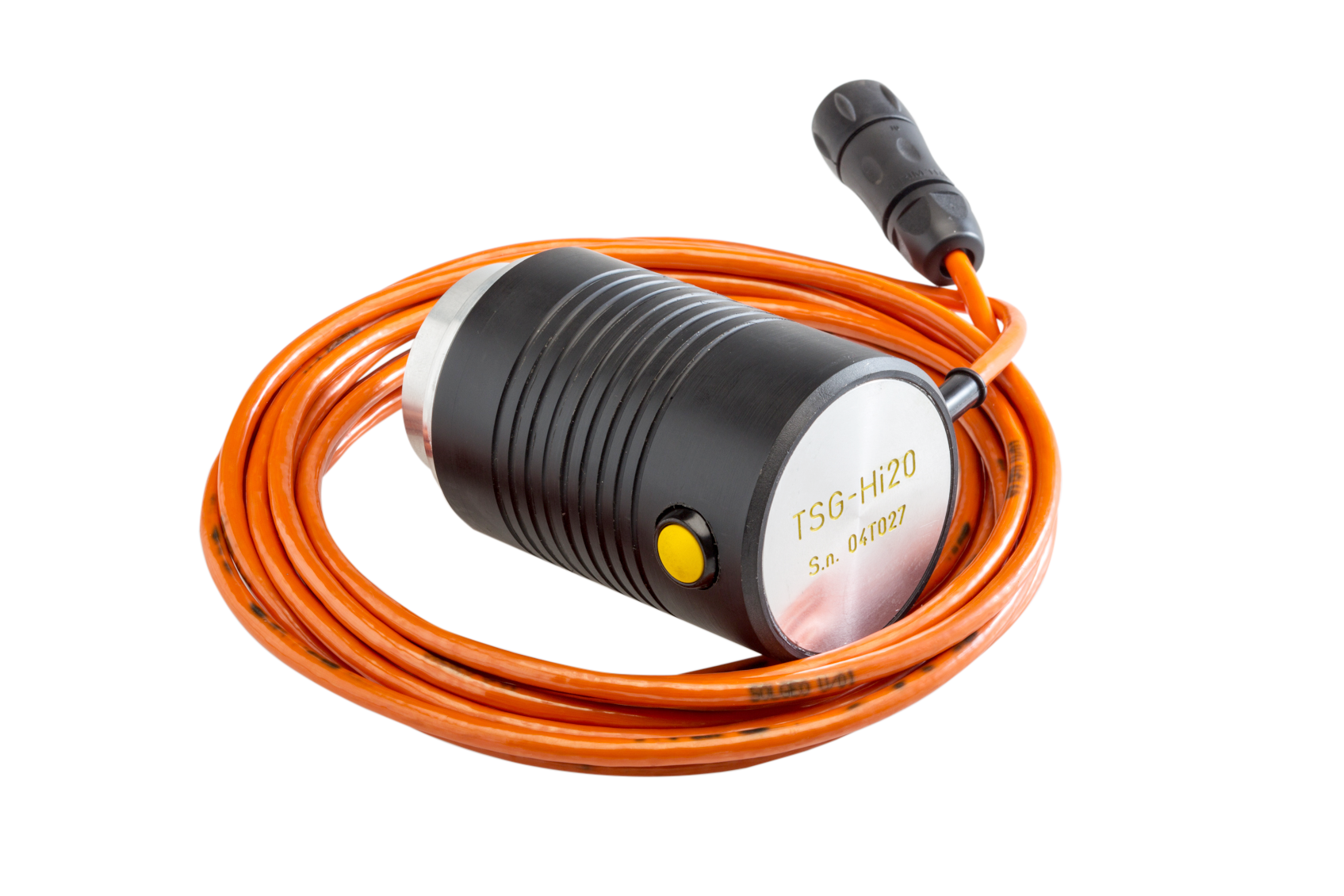

  • Émetteur à ultrasons
  • En option : marteau d’impact avec capteur intégré
  • Récepteur piézoélectrique actif d‘une haute sensibilité – 1 ou 2 pièces
  • Mallette de transport
  • Échantillon de test (cylindre en PVC)
  • Logiciel CONTACT-APP
  • Logiciel aTom
  • En option : tablette PC

Nombre de canaux

3 (2 récepteurs et 1 transmetteur)

Convertisseur analogique-numérique

2 de 12 bits

Type du signal d’entrée

différentiel, asymétrique, IEPE

Signal d’entréee maximum

±5 Vpp

Facteur d’amplification

de 1 à 40 000 logiciels sélectionnables

Taille de l'enregistrement dans le tampon circulaire

sélectionnable, 0 – 2 000 pour 1 canal ou 0 – 1 000 échantillons pour le mode à 2 canaux

Taux d'échantillonnage

de 10 kHz à 12.5 MHz (6.25 MHz pour 2 canaux)

Taille de l'enregistrement

jusqu’à 8 000 échantillons pour chaque canal

Résolution d’échantillon

12 bits à une fréquence de 12.5 MHz
jusqu’à 16 bits à une fréquence de 50 kHz (suréchantillonnage)

Bande passante

> 1 MHz

Filtres

anticrénelage, numérique

Type de démarrage

matériel, logiciel ou seuil

Tension de sortie sur l’émetteur

de 100 à 1 200 V

Longueur d’impulsion

de 1 à 65 000 µs

Taux de répétition des impulsions de l'émetteur

> 20 impulsions/s

Interface de transmission de données

Wi-Fi 802.11 (100 m)

Transducteurs piézoélectriques interchangeables

o   sonde de puits (récepteur / émetteur) : ø26×150 mm, 50 ou 80 kHz

o   récepteur piézocéramique (type mural) : 55 kHz

o   émetteur piézocéramique (type mural) : 20 ou 55 kHz

o   marteau avec accéléromèttre

o   accéléromèttre

Alimentation

batterie interne LiFePO4 (4.5 А*h)

Temps de charge

4 h

Consommation

1.8 W (en mode veille); 2.8 W (lors d'une mesure active)

Autonomie

> 35 h ou > 20 h (en mode travail)

Mallette

IP 65

Température de fonctionnement

0 - 60 °C

Dimensions

320×212×96 mm

Poids

2.5 kg

Conforme aux normes internationales

UNI EN 12504-4
ASTM C597-16
ASTM D5882-16
ASTM D6760-16
