GeoTechControl

Caractéristiques principales:
  • Contrôle de la longueur, de la continuité et de la qualité des pieux
  • Recherche de vides derrière le revêtement du tunnel
  • Evaluation de l'état de contact de la dalle de fondation avec le sol
  • Analyse des attributs des enregistrements sismiques
Prix : sur demande
+
The product was successfully added to basket

Le logiciel GeoTechControl est conçu pour traiter et interpréter les données obtenues par la méthode sismo-acoustique de surveillance des structures de bâtiments.

GeoTechControl permet de:

  • Traiter les données obtenues par Sonic Integrity Testing pour résoudre des problèmes géotechniques, telles que:
    • détermination de la longueur des pieux
    • détermination de l'intégrité des pieux
  • Effectuer une analyse dynamique des attributs des sismogrammes pour:
    • rechercher des pieux affaiblis avec une résistance du béton réduite
    • évaluer les conditions de contact du pieu avec le sol
    • évaluer l'état de la dalle de fondation avec le sol
    • rechercher des vides derrière le revêtement du tunnel
  • Résoudre d'autres problèmes géotechniques liés au traitement des données sismoacoustiques

La méthode d'impact (Pile / Sonic Integrity Testing) est une méthode de essai non destructif de l'intégrité de la fondations par propagation d'ondes acoustiques. Au cours de l’essai, une onde de choc est excitée et se propage à travers la structure en béton. Ensuite, l'enregistreur reçoit le signal de réponse du support.

Il existe plusieurs options pour un traitement ultérieur:

  • Traitement des données dans le domaine temporel (méthode Pulse-Echo ou Sonic-Echo)
  • Traitement des données dans le domaine fréquentiel (Réponse Transitoire ou Réponse Impulsionnelle

GeoTechControl implémenté une méthode simple de saisie des données à partir de tout appareil enregistrant des données au format SGY (IDS-1, IDS-2, Sigma-4, etc.) et de liaison des informations photographiques des essais. L'assemblage automatique et manuel des sismogrammes pour un traitement ultérieur est réalisé selon les procédures suivantes:

  • Suppression d'un composant constant (DC en anglais)
  • Correction statique automatique et manuelle
  • Rejet des traces
  • Correction d'amplitude
  • Filtrage spatial 2D
  • Analyse des attributs (création de la carte des attributs pour la méthode d'impact)
  • Prélèvement à la première interruption

Au stade de l'interprétation des données traitées, le programme implémente deux algorithmes de calcul:

  • Calcul de la profondeur du pieu par la vitesse d’intervalle des ondes sismiques
  • Calcul de la vitesse des ondes sismiques par la profondeur de la limite du pieu

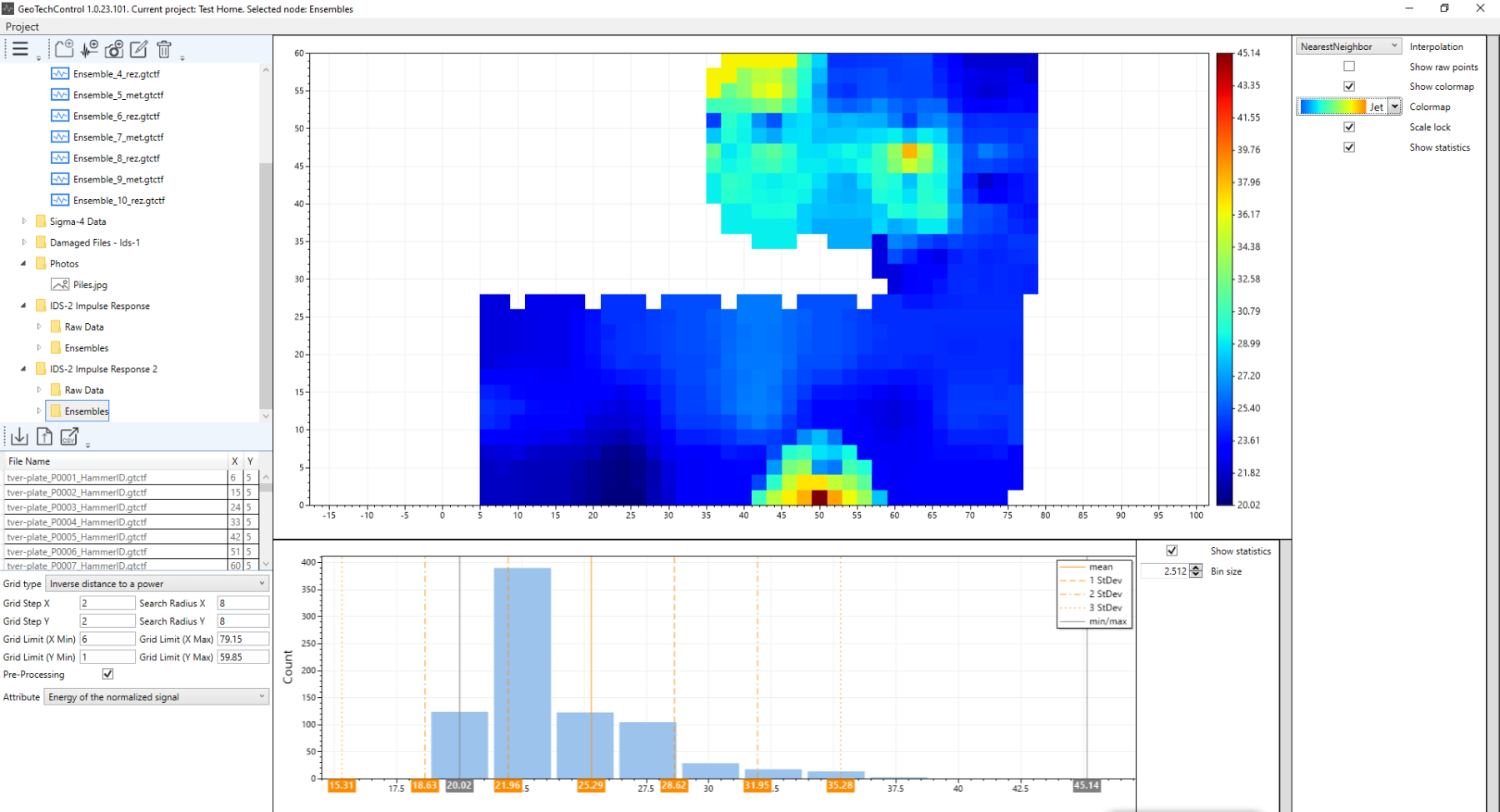

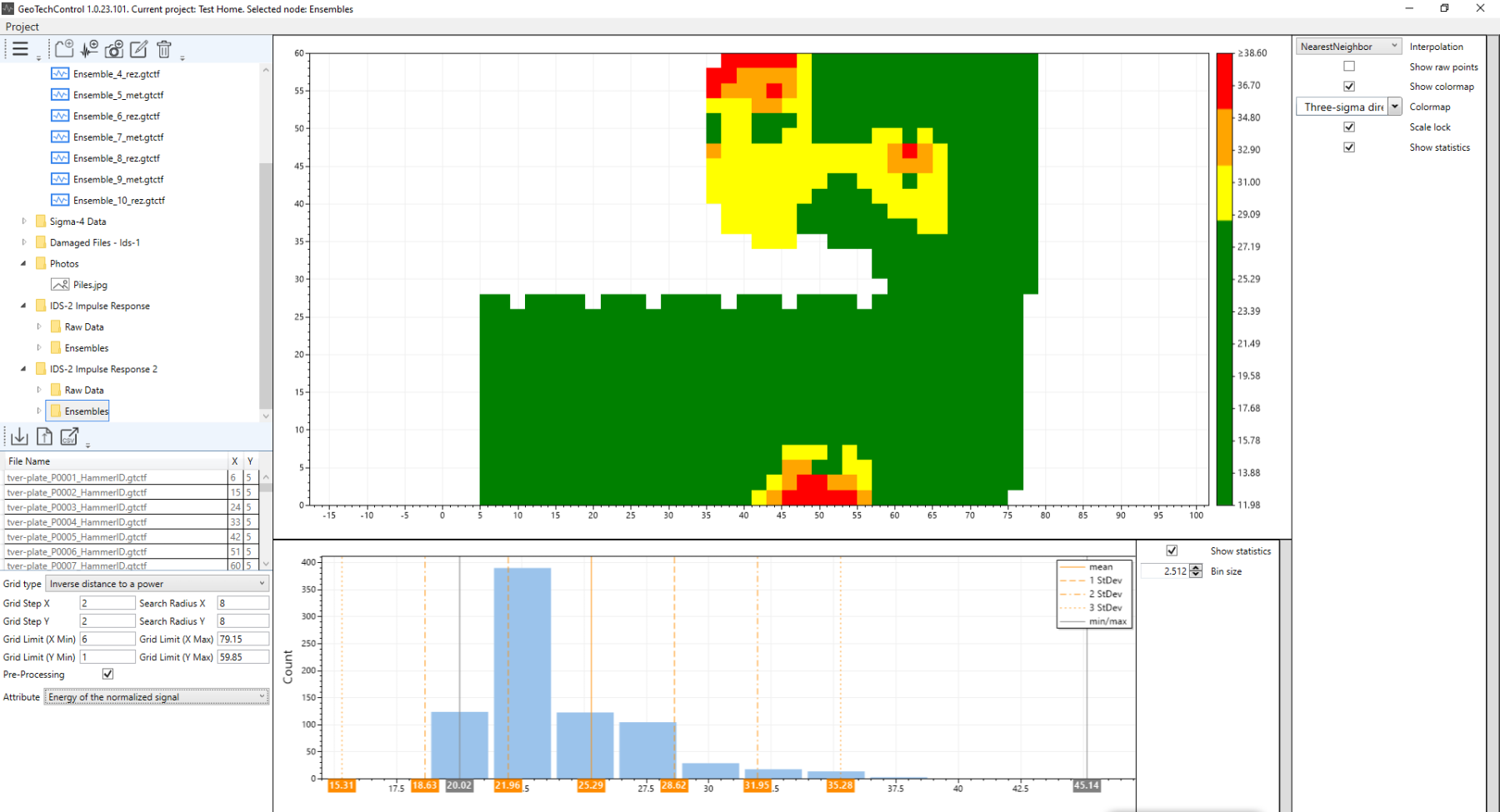

GeoTechControl implémente un outil pour traiter les données surfaciques et créer des cartes d'attributs lorsque vous travaillez par la méthode d'impact sur des surfaces planes de fondations, de tunnels et d'autres structures de bâtiment.

L'analyse comprend le calcul des attributs suivants:

  • Superficie de spectre normalisé (Normalized spectrum square en anglais)
  • Énergie de signal normalisé (Normalized signal energy en anglais)
  • Fréquence moyenne pondérée (Average-weighted frequency en anglais)
  • Rapport superficie de spectre normalisé / fréquence (Normalized spectrum square to frequency ratio en anglais)

À la fin de toutes les procédures de traitement et d'interprétation des données, le programme vous permet de générer rapidement un rapport graphique.

Graphique de traitement des matériaux obtenus par IDS-1

1. Importation de données
2. Prétraitement, rejet des traces bruyantes

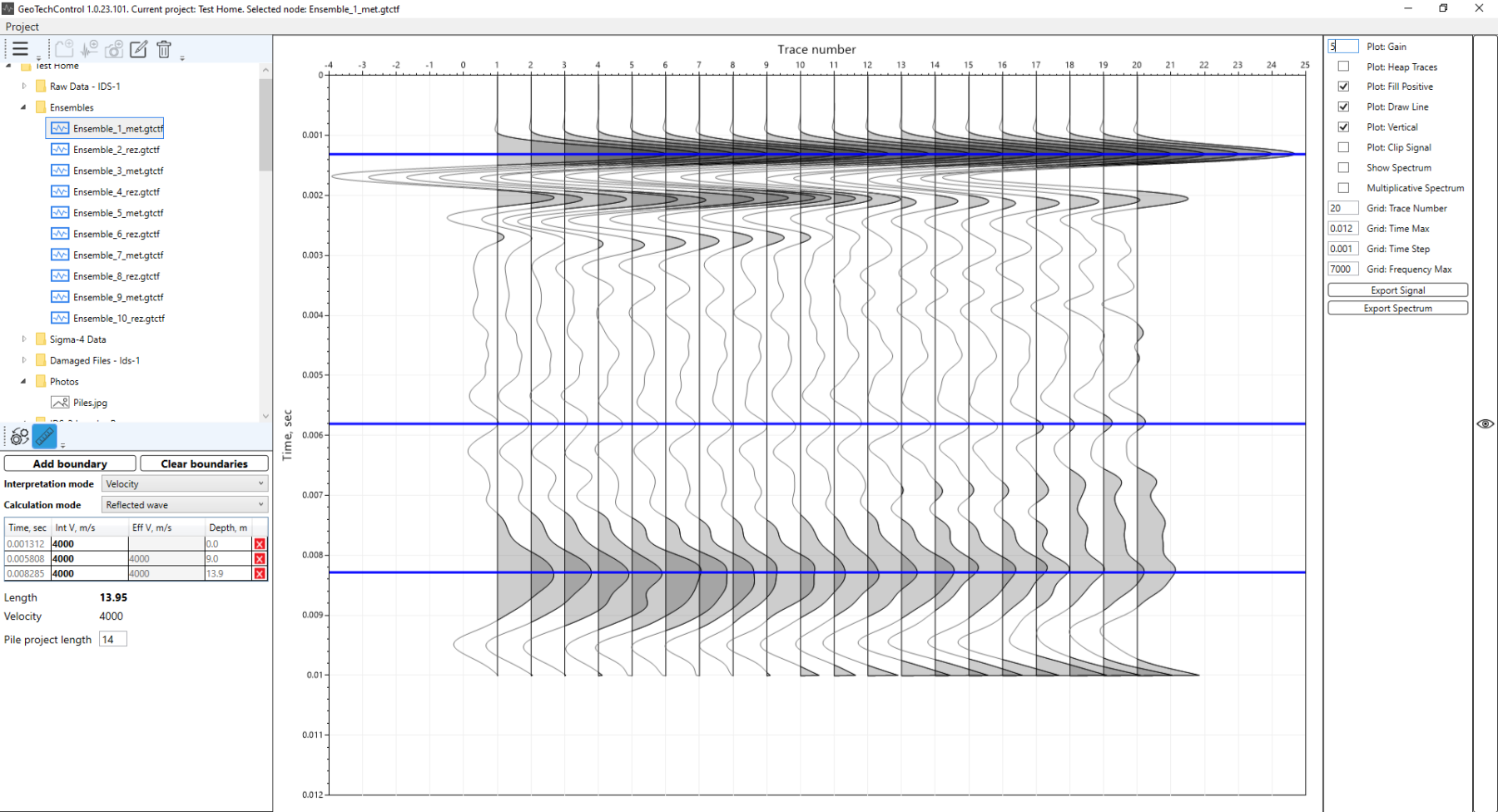

3. Obtention de la trace finale, placement des marqueurs et calcul de la longueur des pieux
4. Téléchargement de photos de l'inspection des pieux
5. Préparation d’un rapport graphique
