Station sismique DAQlink 4 pour les études et la surveillance

DAQlink-4 est une station sismique linéaire portable qui permet d'effectuer des études sismiques par n'importe quelle méthode sur terre, dans des trous de forage et dans l'eau. La possibilité d'enregistrer les données en continu permet d'utiliser la station comme un système d'enregistrement autonome pour la surveillance sismique ou le MASW passif.

Le nombre de canaux dans un enregistreur peut être de 6, 12, 24 ou 48, mais la configuration du système permet d'augmenter leur nombre en reliant les stations par des câbles d'une longueur maximale de 3 km, qui sont utilisés pour la synchronisation temporelle dans les modules et l'échange de données entre eux. Lorsque la station sismique est utilisée comme enregistreur autonome, la synchronisation temporelle des unités est assurée par un récepteur GPS, et dans le cas d'une utilisation dans des mines et des tunnels, elle est maintenue par une horloge intégrée ou à l'aide d'un modem radio VHF.

• Possibilité de relier les stations sismiques en un seul réseau à l'aide d'un câble à paires torsadées (longueur maximale de 3 km), modems Ethernet, Wi-Fi ou GSM
• Toute durée d'enregistrement jusqu'à l'enregistrement continu
• Large bande passante du signal enregistré : 0 à 20 000 Hz
• Possibilité de contrôle, de configuration, d'enregistrement et de téléchargement de données à distance via une connexion Wi-Fi, Gigabit Ethernet ou cellulaire. Serveur FTP intégré
• Synchronisation par radio VHF / UHF ou par câble à paire torsadée (jusqu'à 3 km de long) pour une utilisation dans les mines
• Enregistrement continu avec synchronisation temporelle par GPS
• Plusieurs options de déclenchement pour l'enregistrement : déclenchement par le capteur source, événement LTA (Moyenne à long terme) / STA (Moyenne à court terme), impulsion TTL et autres. Même notification par courrier électronique en cas de détection d'un événement LTA ou STA attendu
• Enregistrement des données pour toutes sortes de sources. Prise en charge des contrôleurs Force 3
• Mémoire intégrée de 16 Go pour l'enregistrement autonome des données et connexion d’un lecteur flash pour la sauvegarde et le transfert des données
• Outils intégrés pour tester les stations sismiques (facteur de distorsion, interférence mutuelle entre les canaux, suppression de phase, niveau de bruit inhérent) et les géophones (impédance, fréquence, atténuation, sensibilité)
• Les données peuvent être stockées dans les formats SEG-2, SEG-D, SEG-Y, ASCII ou MiniSEED

Plusieurs stations sismiques peuvent être connectées en un seul réseau d'enregistrement unique à l'aide de différentes interfaces câblées ou sans fil. Les possibilités de connexion sont si nombreuses que seules quelques-unes d'entre elles sont mentionnées ici.

Plusieurs DAQLink 4 peuvent également fonctionner en mode entièrement autonome sans connexion réseau ni ordinateur connecté. Les données sont enregistrées sur la mémoire intégrée des stations sismiques synchronisées par GPS et peuvent être téléchargées une fois le travail terminé. Les sismogrammes CSP sont créés ultérieurement à l'aide du logiciel Harvest.

DAQlink avec deux antennes Wi-Fi directionnelles

Travail avec des vibrateurs ou des sources d'impulsions. Tir nodal.

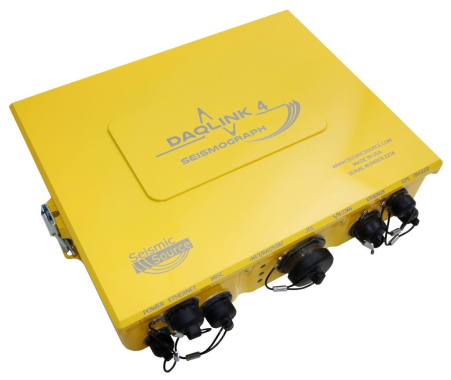

Version standard avec connecteurs sur le panneau de dessus

L'emplacement latéral des connecteurs est pratique pour relier les stations en un seul réseau.
