GStreamer-P - réseau sismique de forage multi-niveaux à 3C avec ancrage pneumatique

GStreamer-P est conçu pour le profilage sismique vertical (VSP en anglais), la diagraphie downhole, la tomographie et les essais sismiques cross-hole (CST en anglais) dans des trous nus ou forages tubés jusqu'à 1000 m de profondeur. Le système peut contenir 4 ou 8 outils de forage à 3C sur une ligne de câble pneumoélectrique.

Le verrouillage de l'unité d'acquisition est assuré par un bras d'ancrage entraîné par un vérin pneumatique et peut être utilisé dans des puits secs ou remplis d'eau. La force d’ancrage est presque indépendante de la pression hydrostatique. À 7 bar le système fournit une force de 30 kg, ce qui correspond à un rapport de 1:11 par rapport au poids de la sonde correspondant aux paramètres des sondes de profilage sismique vertical (VSP en anglais) " pétrole & gaz ".

L'ancrage pneumatique a plusiers avantages :

• L’outil ne peut pas rester coincé dans le puits - un simple relâchement de la pression garantit le pliage de l'ancre à ressort
• La force d’ancrage n'est pas affaiblie lorsque le sol s'enfonce sous l'ancre – la pression dans le cylindre pneumatique fonctionne comme un ressort puissant
• La conception de la sonde est aussi fiable que possible – il n’y a rien dedans qui pourrait s’y casser
• Contrôle simple et simultané de la pression avec n’importe quel compresseur

GStreamer-P dispose de deux géophones pour chaque composant avec une fréquence naturélle de 12 Hz ou 20 Hz. Sur demande, les outils peuvent être équipés de capteurs de fréquence inférieure, mais cela augmentera légèrement leurs dimensions. Les données peuvent être enregistrées par toutes les stations sismiques.

Le système peut être équipé d’un connecteur pour géophone de référence en surface afin de contrôler la synchronisation source-station sismique et d’améliorer la précison du calcul des vitesses d’intervale.

GStreamer-P avec source de forage d’ondes de cisaillement polarisées horizontallement (SH) SHock est un ensemble d’équipements de pointe conçu pour les levés par la tomographie sismique cross-hole dans des puits secs et remplis d’eau avec une distance entre eux allant jusqu’à 30 m. La source GeoSV sera suffisante pour les essais sismiques cross-hole conformement à la norme ASTM D4428 / D4428M. Pour plus de détails sur la technologie de la tomographie et des essais sismiques cross-hole (CST en anglais) veuillez consulter nos articles. Les sources de forage fonctionne à partir des sources d’impusions Jack.

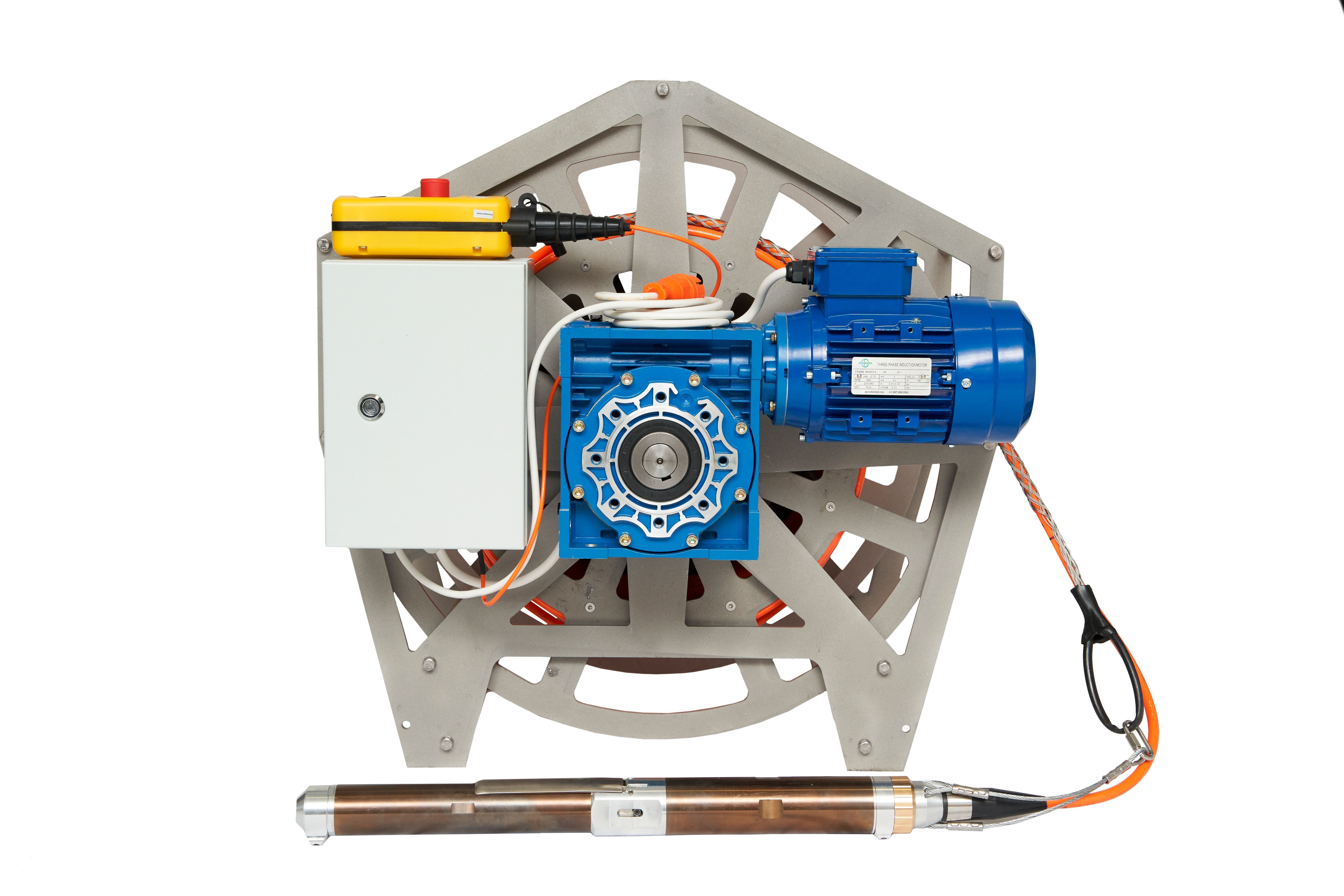

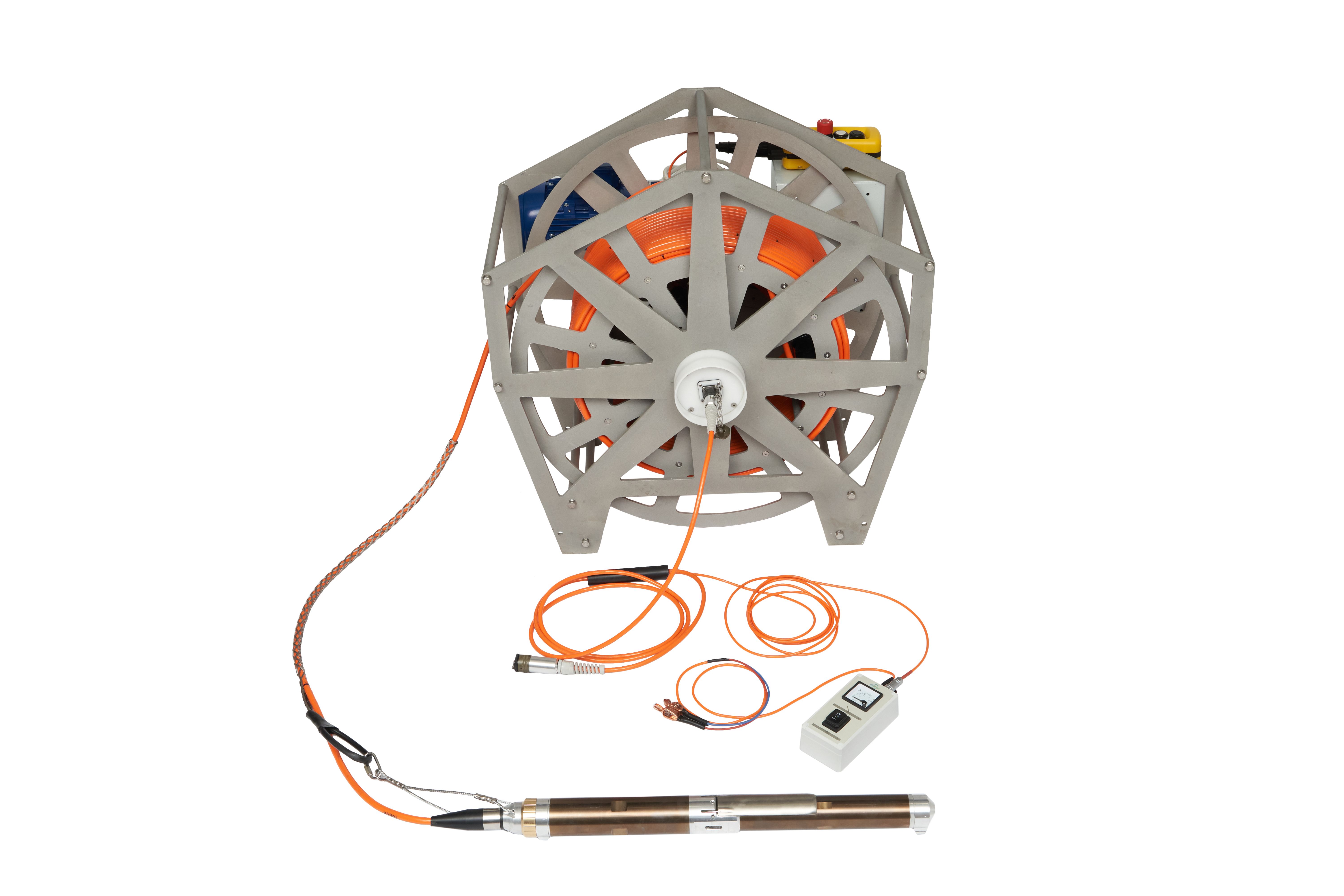

Le système peut être fourni sur une bobine avec bague collectrice ou un treuil BGW / BGW light.

• Réseau sismique de forage multi-niveaux à 3C de 4 ou 8 outils GStreamer-P
• Pompe de compresseur d'air portable alimentée par une batterie (jusqu’à 7 bar)

• Bobine pour un GStreamer-P à 12 canaux
• Bobine pour un GStreamer-P à 24 canaux
• Treuil BGW ou BGW light
• Pompe de compresseur d'air (jusqu’à 15 bar)
• Source d’énergie Jack avec unité de contrôle à distance JackPad
• Sources de forage d’ondes de compression (P) (Pulse) ou d'ondes de cisaillement SH (SHock) et SV (GeoSV)
• Réseau d’hydrophones de forage WellStreamer
• Stations sismiques à haute fréquence Sigma4+ ou DAQlink4
• Inclinomètre de forage

Nous avons également développé des systèmes multi-niveaux à 3C GStreamer avec le système d’ancrage à réssort et GStreamer-E avec ancres électromécaniques à commande individuelle.
