Le LandStreamer remorqué est un réseau de géophones spécialement conçu pour l’acquisition sismique qu sol rapide, haute résolution et rentable. Il est particulièrement adapté aux méthodes sismiques de subsurface telles que la réflexion, le MASW et la réfraction, où une solution tractée présente des avantages significatifs par rapport aux systèmes conventionnels avec géophones plantés. Un système complet typique comprend un LandStreamer connecté à n’importe quel sismographe, ainsi qu’une source de type AWD (chute de poids accélérée).
Bien que la meilleure qualité de données soit obtenue en traînant le LandStreamer sur des surfaces dures (routes, pistes, etc.), il peut également être utilisé dans des conditions plus difficiles : chemins de terre, surfaces sablonneuses, vasières, déserts, etc.

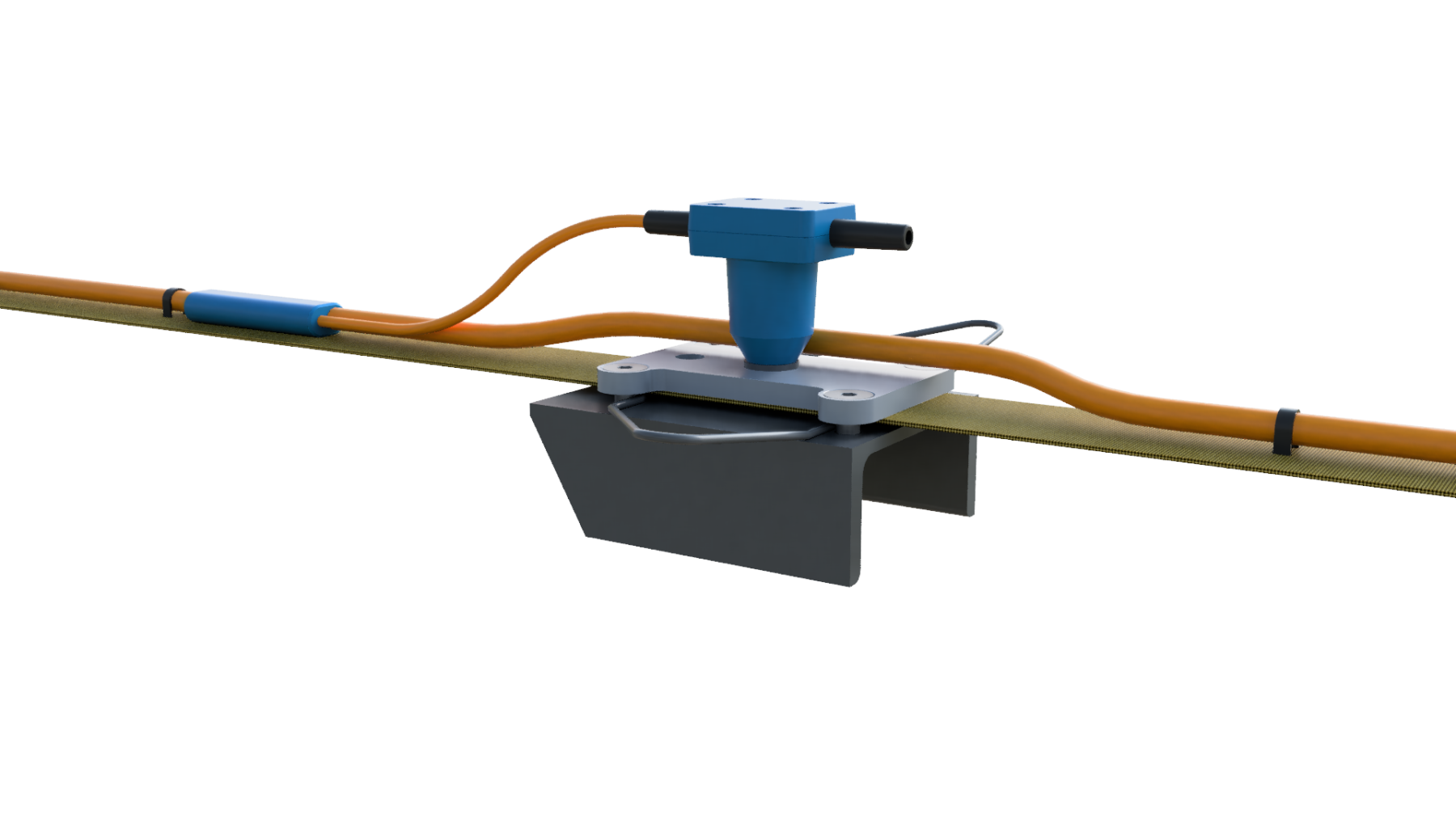

La conception du LandStreamer est à la fois robuste et facile à utiliser. Nous proposons deux types de socles en acier — l’un pour les terrains durs, l’autre pour les terrains meubles — facilement interchangeables sur votre système. La forme et le poids des socles garantissent un couplage optimal pour l’enregistrement des mouvements du sol.

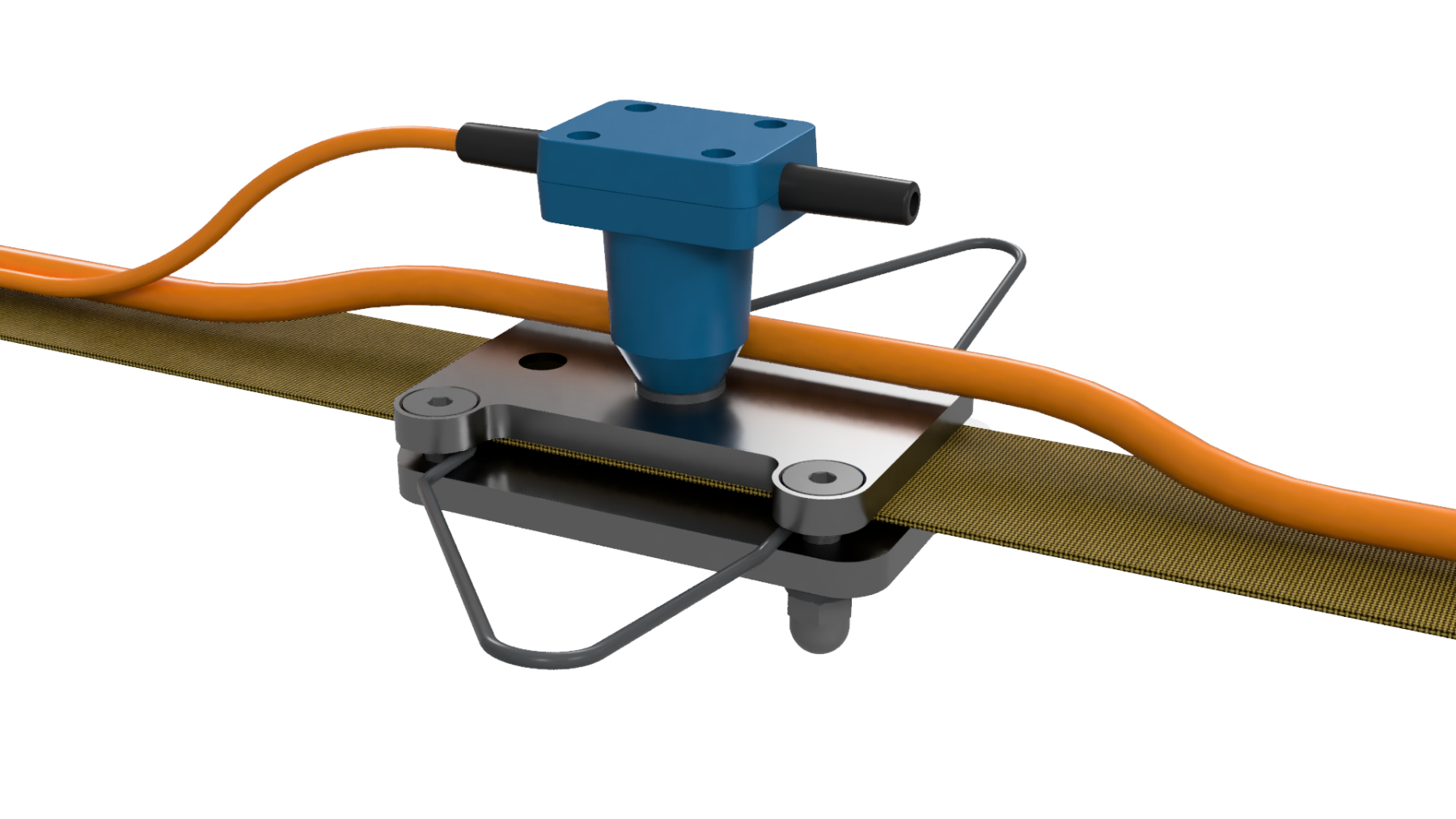

Le stabilisateur, facile à installer, empêche le basculement du géophone lors du passage d’obstacles. Une plateforme d’interconnexion assure un lien sécurisé entre les segments du LandStreamer, tout en réduisant le poids total du système pour le transport, ce qui permet de diminuer les coûts logistiques.
Tout type de géophone peut être utilisé avec le LandStreamer : géophones basse fréquence ou standards verticaux, horizontaux, multicomposants (2C ou 3C) ou omnidirectionnels.
Le LandStreamer est compatible avec tout sismographe multicanal et peut être fabriqué avec le nombre de récepteurs, l’espacement et la longueur de câble d’entrée souhaités. Une caractéristique essentielle de sa conception est la possibilité de déconnecter rapidement les géophones des plateformes et de déployer le câble depuis la ceinture pour ensuite planter les géophones à l’aide de pointes classiques.

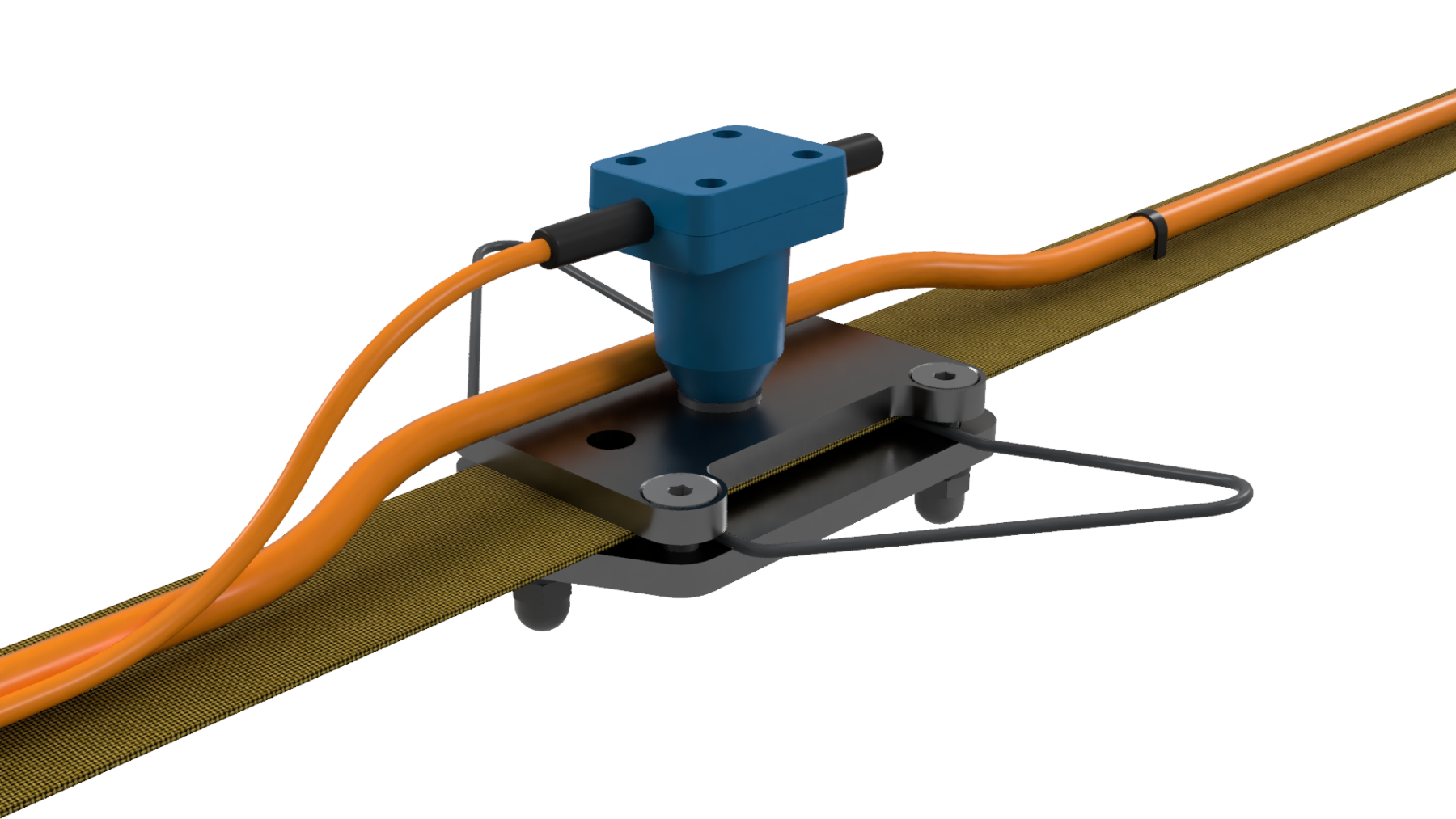

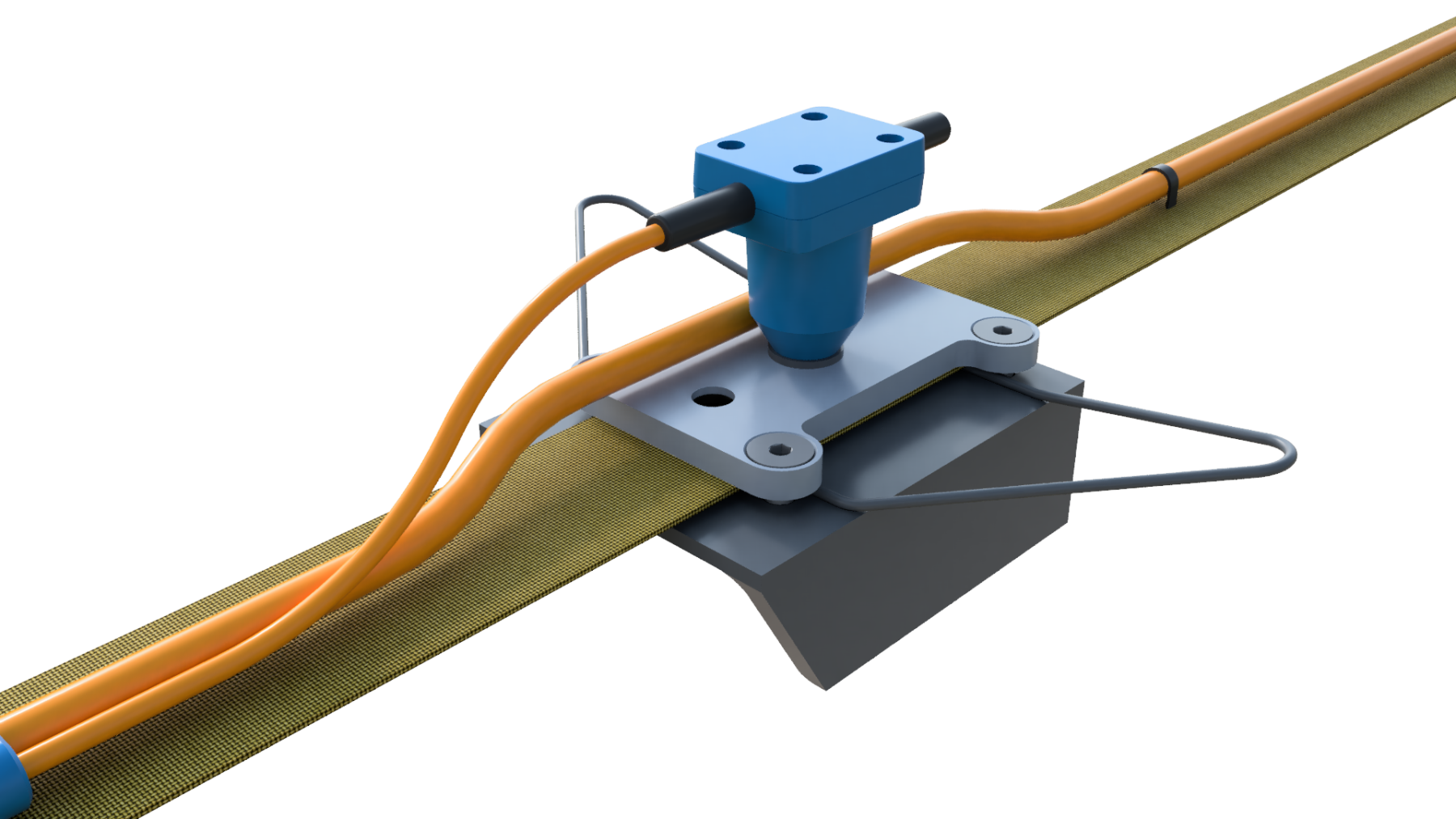

Une conception pensée jusque dans les moindres détails Nous avons passé des années sur le terrain à réaliser des levés géophysiques avant de nous consacrer à la conception d’équipements pensés pour faciliter la vie des géophysiciens de terrain. Toutes les idées qui nous sont venues en pleine taïga ou en montagne, sous un soleil brûlant ou lors des nuits polaires, ont été intégrées dans nos systèmes. Le LandStreamer est équipé de stabilisateurs facilement amovibles, incurvés vers le haut pour éviter les accrochages sur les obstacles latéraux, tout en empêchant le géophone de basculer sur les surfaces relativement planes.
Nous pouvons fabriquer le LandStreamer en modules pour en faciliter la manipulation et réduire les coûts de transport. Sur demande, le système peut également être livré dans des mallettes de transport.

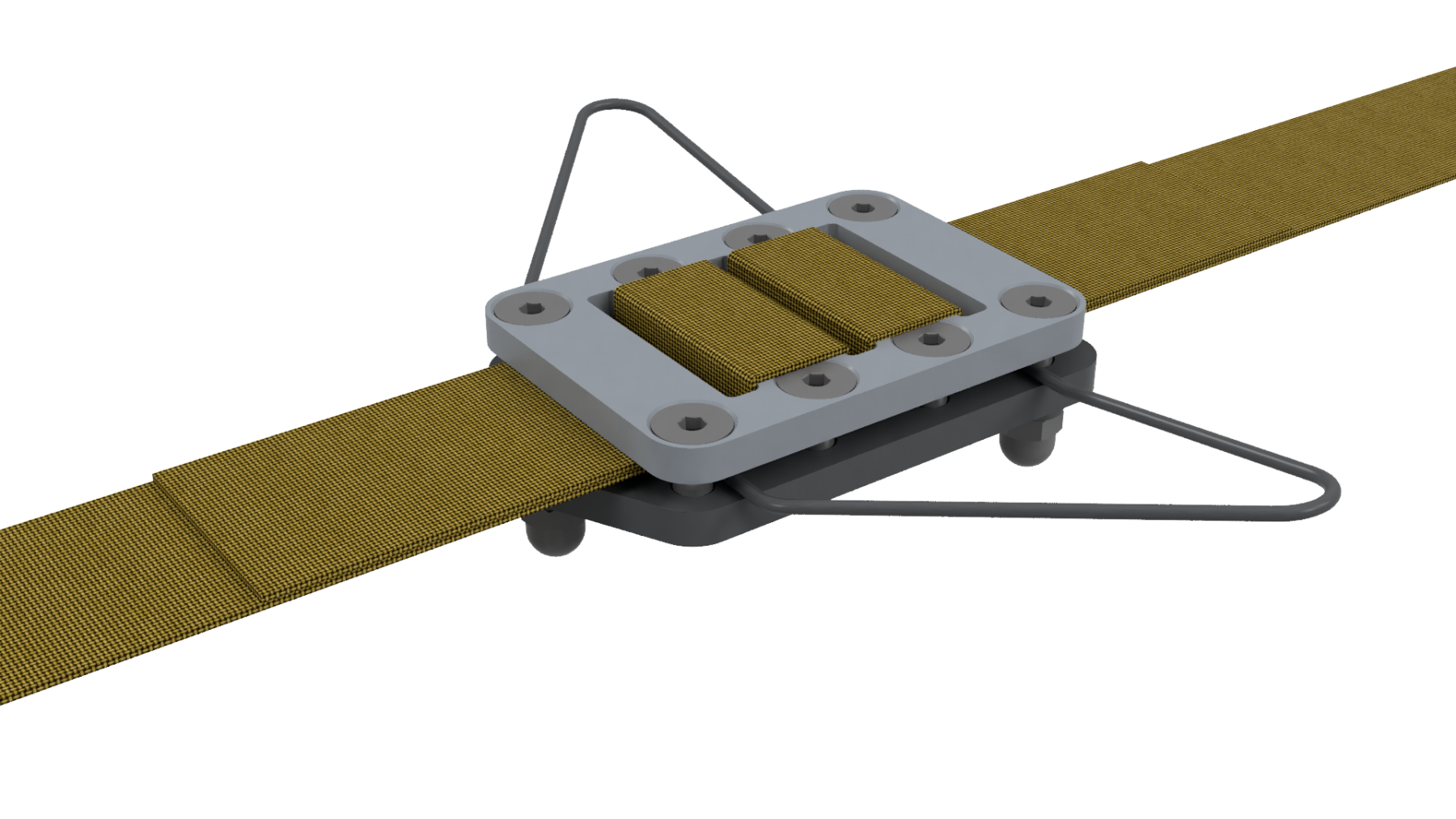

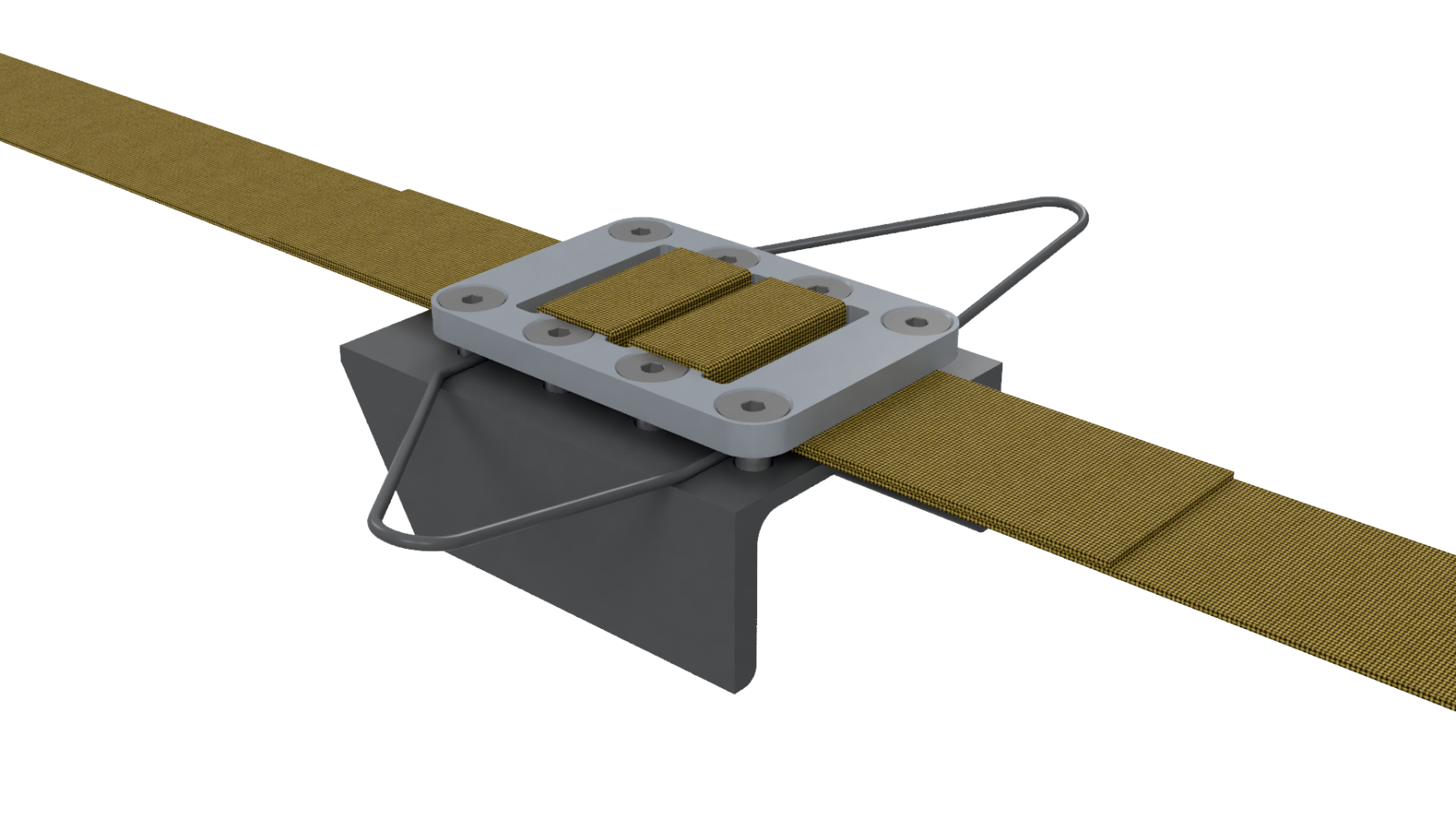

Les socles sont fabriqués en acier trempé, résistant à l’abrasion, pour une durabilité à long terme. Le support trépied, facile à remplacer, assure la stabilité, exerce une forte pression sur la surface et permet au système de s’enfoncer dans les sols meubles pour améliorer le couplage. Deux types de socles sont disponibles afin de garantir des performances optimales sur tout type de terrain accessible au LandStreamer.
Nous utilisons la sangle la plus résistante du marché, avec une résistance à la traction de 10 000 lb (environ 4 500 kg). Elle est solidement maintenue entre les plaques supérieure et inférieure, sans perforation ni détérioration. En même temps, elle permet un repositionnement facile des socles le long de la sangle, pour ajuster l’espacement selon les besoins spécifiques de votre levé.
Le LandStreamer est livré avec des câbles de déploiement équipés de connecteurs KCL (Kooter). Ce système réduit considérablement les risques d’accrochage, rendant l’ensemble plus robuste et durable.
L’espacement entre les capteurs est facilement ajustable en fonction des besoins du levé. Le LandStreamer est compatible avec tous les sismographes du marché : des systèmes classiques DAQlink / Geode / Terraloc Pro jusqu’aux systèmes à télémétrie X One et aux systèmes nodaux.
Domaines d'application :Nombre de récepteurs | 12 ÷ 96 |
Nombre de composants | 1 ÷ 3 |
Fréquence propre des géophones | 2 ÷ 15 Hz |
Sensibilité du géophone | standard / élevée |
Type de géophone | vertical, horizontal ou multicomposant (2C ou 3C) |
Connecteur du géophone | KCL (Kooter) |
Espacement des récepteurs | 0,3 ÷ 10 m (1 ÷ 30 ft) |
Câble de tête | n’importe quel |
Connecteur du sismographe | n’importe quel |
Matériau de la sangle | polyester |
Résistance à la rupture | 4,500 kg (10,000 lb) |
Mallette de transport robuste | en option |
