Gradiomètre marin horizontal transversal MariMag HTG

Caractéristiques principales:
  • Haute sensibilité et précision
  • Boussole, accéléromètre, détecteur de fuites, capteurs de pression et d’humidité intégrés
  • Altimètre en option
  • Acquisition des données sur un enregistreur ou un ordinateur
  • Câble flottant ou plongeant
Prix : sur demande
+
Warranty
Ce produit a été ajouté avec succès à votre panier

MariMag HTG est un gradiomètre marin horizontal transversal moderne fonctionnant selon l’effet Overhauser, conçu pour réaliser des travaux géophysiques, géotechniques et d’exploration aussi bien en eaux peu profondes qu’en eaux profondes. L’appareil permet de mesurer le gradient du champ magnétique avec une grande précision grâce à deux capteurs indépendants. Chaque gondole du gradiomètre peut être utilisée comme un magnétomètre remorqué indépendant.

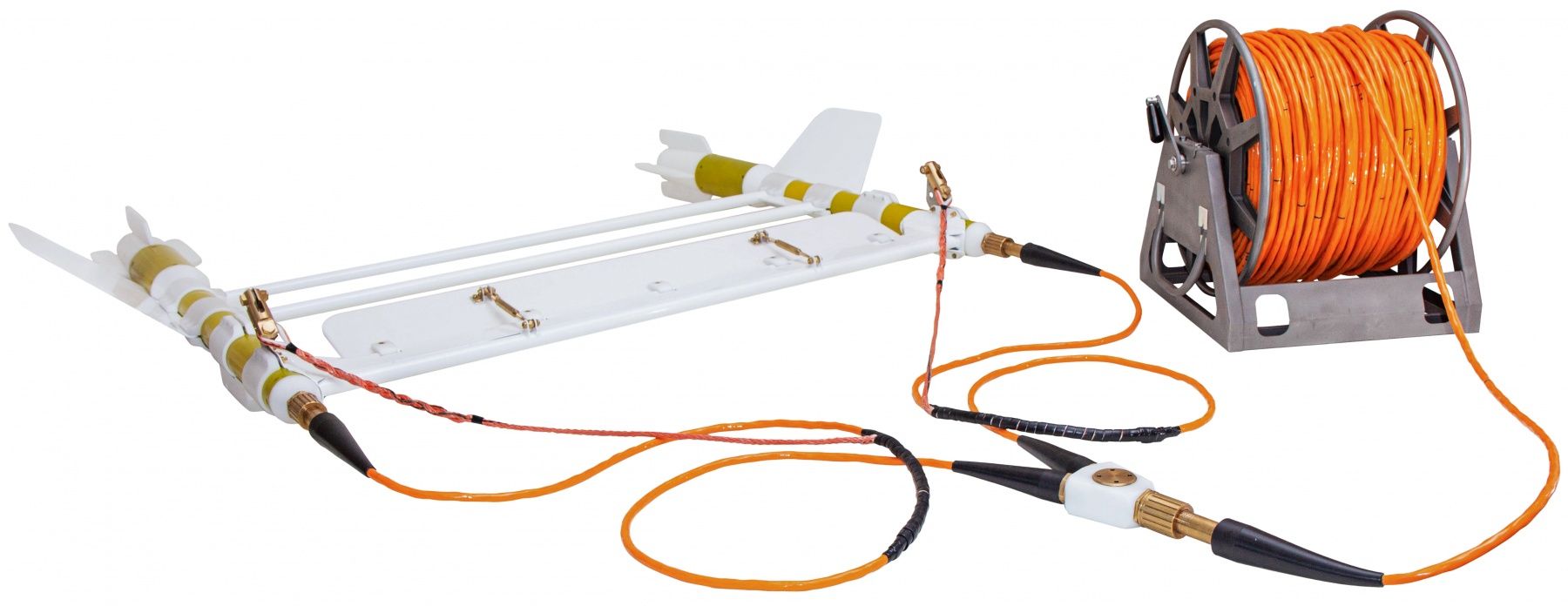

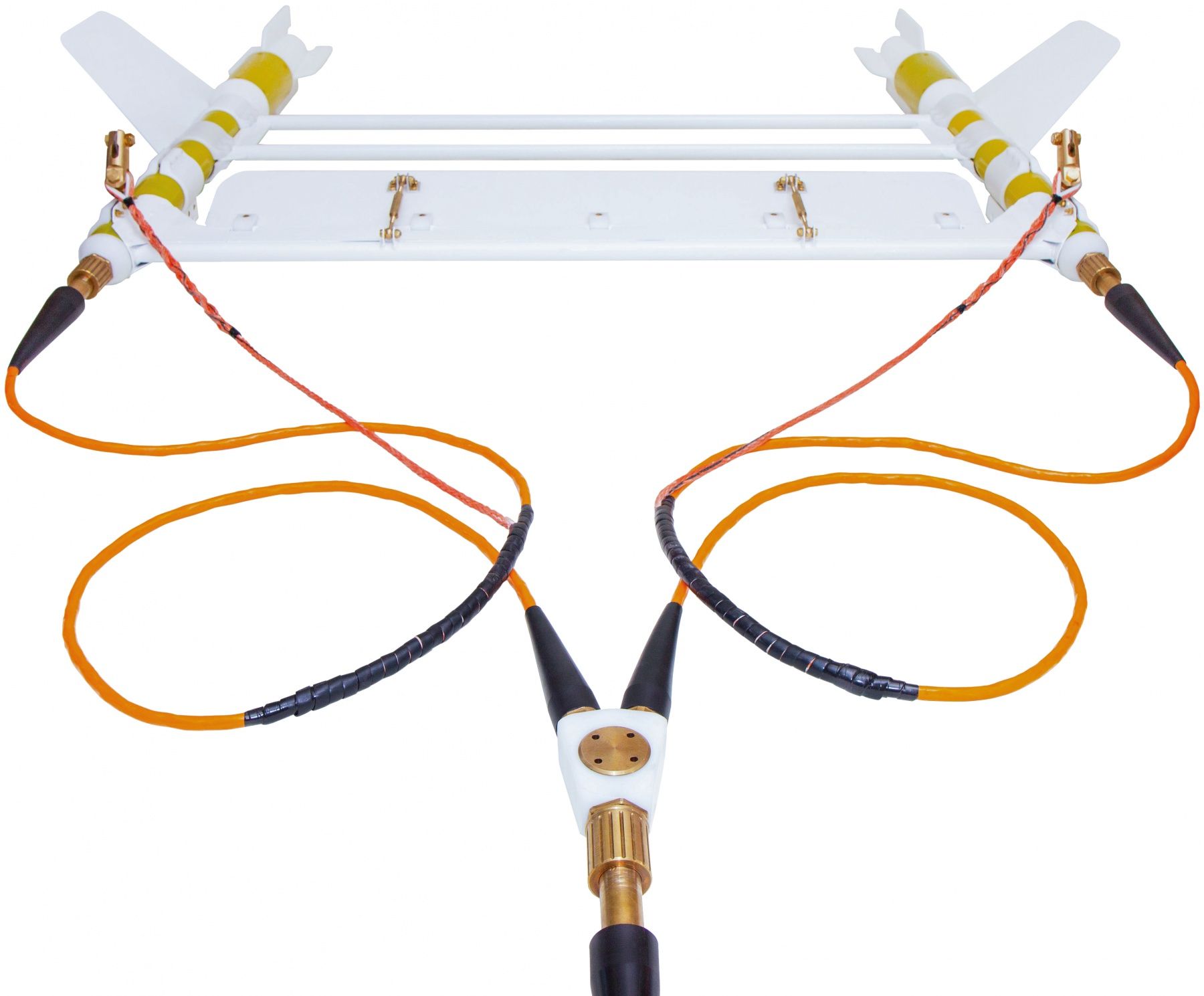

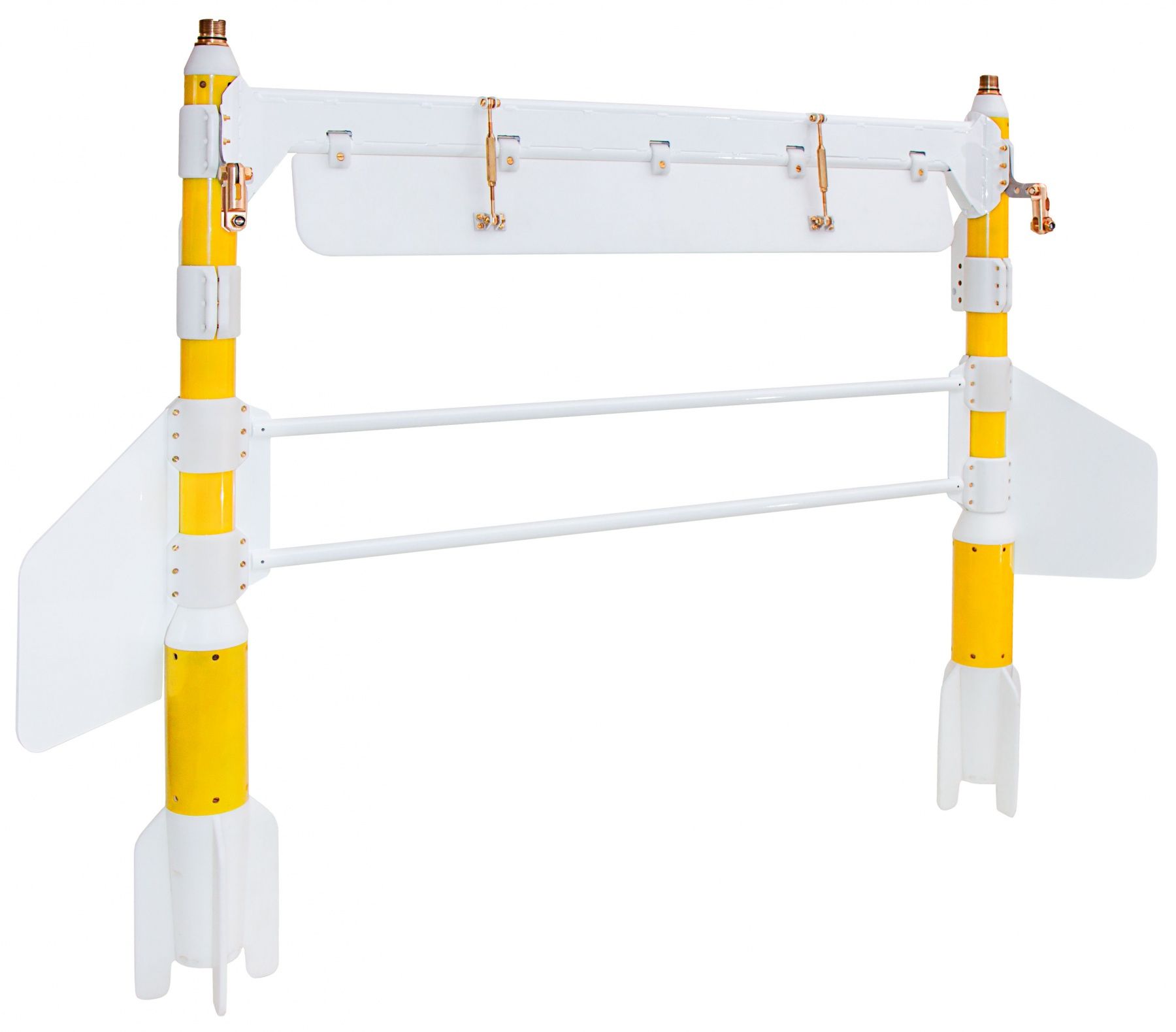

Le gradiomètre se compose de deux gondoles-magnétomètres, d’un câble en Y et d’un cadre en aluminium équipé d’une aile arrière et de stabilisateurs transversaux. Sa conception modulaire et robuste facilite le transport du gradiomètre et assure une faible traînée dans l’eau. L’aile avant permet d’ajuster facilement la profondeur du gradiomètre à la valeur souhaitée, même avec des longueurs de câble de remorquage réduites. Un capteur de pression intégré, une boussole numérique et un accéléromètre permettent de calculer en temps réel la position des gondoles, tandis qu’un altimètre en option fournit la profondeur de remorquage exprimée en distance par rapport au fond marin.

MariMag

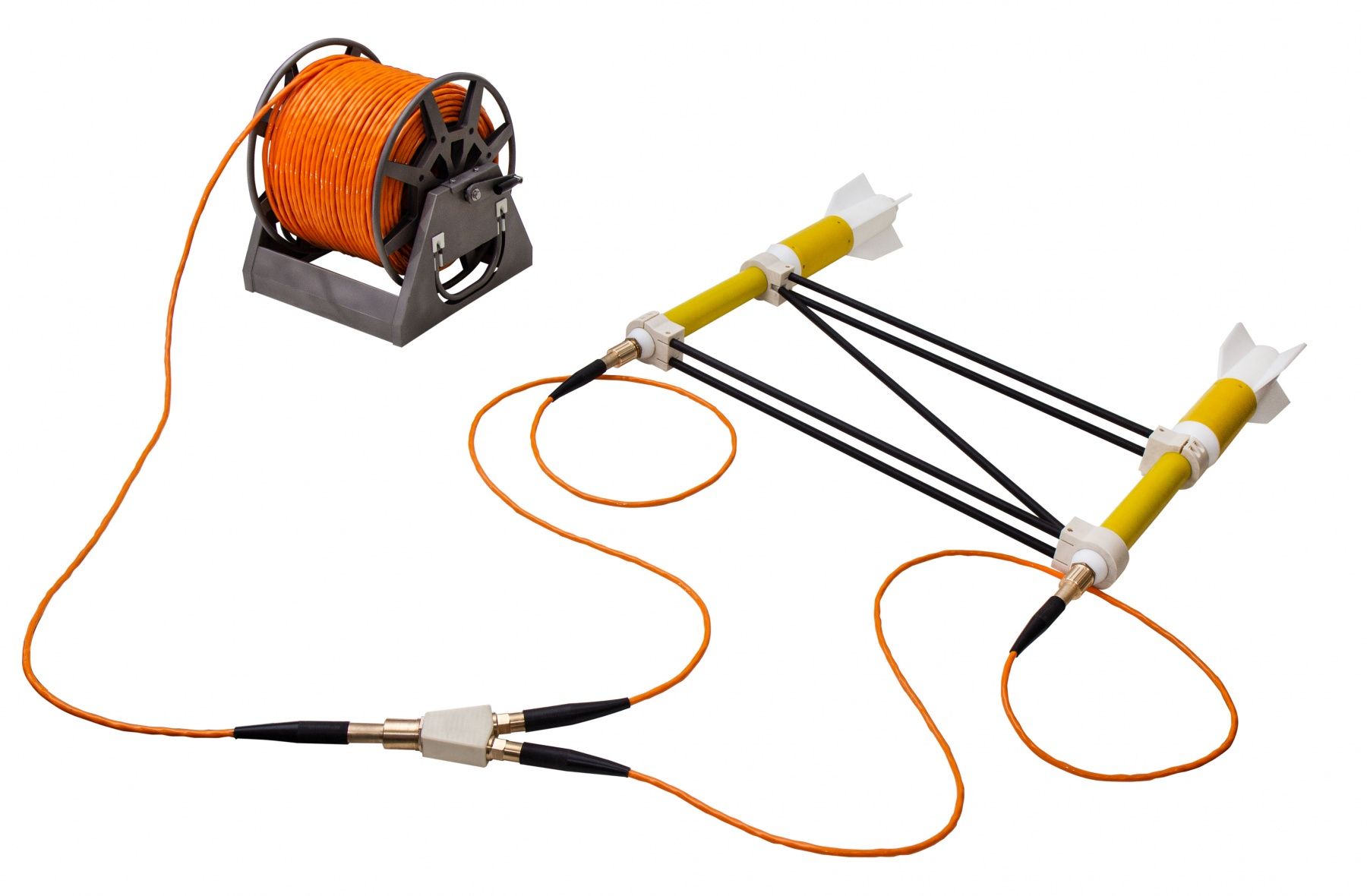

Les capteurs Overhauser utilisés dans le MariMag HTG ne nécessitent aucun alignement pendant le fonctionnement ni aucun entretien pendant 10 ans. Le principe modulaire du MariMag permet d’assembler facilement des systèmes remorqués de type magnétomètre-gradiomètre dans diverses configurations, avec un nombre de capteurs pratiquement illimité.

Fonctionnement sans station de base

Le travail avec des gradiomètres transversaux ou longitudinaux permet de prendre en compte les variations du champ magnétique en temps réel, contrairement aux levés hydromagnétiques classiques avec station de base, où les variations ne sont corrigées qu’au moment du post-traitement des données issues du magnétomètre de terrain et de la station magnétique de base.

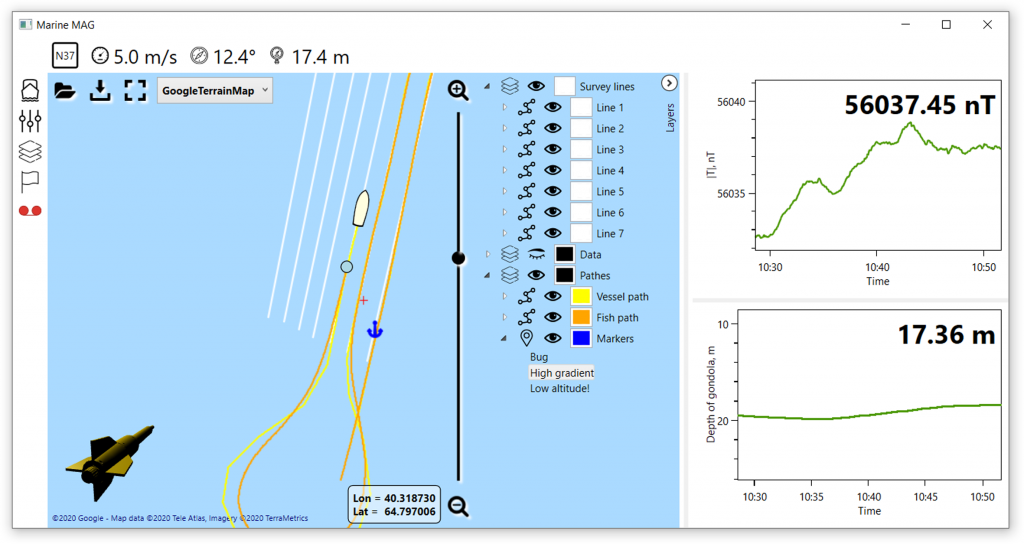

Logiciel de gestion et d’acquisition de données

Le logiciel permet de définir la configuration de l’appareil et les paramètres de mesure, d’afficher les valeurs du module ou du gradient du champ magnétique, de contrôler le fonctionnement de l’équipement pendant le levé, ainsi que de visualiser sa position spatiale en temps réel. Il permet également de sélectionner le récepteur GNSS à utiliser — interne ou externe.

Le module de planification de levé permet de créer un réseau de points d’observation, avec la possibilité de télécharger les profils au format KML ou de les saisir manuellement, de planifier la trajectoire du navire selon un profil donné et de naviguer le long de celui-ci. Il permet également de placer des repères et des commentaires sur les points de contrôle, ainsi que de télécharger et visualiser des cartes au format KML, sous forme d’images raster de Google ou d’imagerie satellite.

Câbles, bobines et treuils

Nous avons envisagé différents scénarios d’utilisation et avons développé un câble plongeant pour les levés hydromagnétiques, un câble flottant pour les levés hydromagnétiques de la proche surface, ainsi qu’un câble en acier pour les magnétomètres ou gradiomètres remorqués. Pour faciliter l’utilisation des équipements, nous proposons des enrouleurs avec bague collectrice, des treuils équipés d’une bague collectrice et d’un entraînement électrique, ainsi que des treuils de pont à grande vitesse dotés d’une bague collectrice, d’un entraînement électrique, d’un guide-câble et d’un compteur de câble.

Domaines d’utilisation :
  • Détection d'engins non explosés (UXO)
  • Détection et inspection de pipelines et de câbles
  • Recherches archéologiques
  • Études écologiques
  • Études d’ingénierie
Le gradiomètre MariMag HTG comprend :
  • Magnétomètre MariMag – 2 pcs
  • Masses d’équilibrage – 2 pcs
  • Cadre transversal – 1 pc
  • Câble en Y – 1 pc
  • Enregistreur avec GNSS intégré – 1pc
  • Alimentation avec chargeur – 1 pc
  • Câble d’alimentation – 1 pc
  • Alimentation 100 ÷ 240 VCA – 1 pc
  • Câble Ethernet – 1 pc
  • Câble de pont (70m) – 1 pc
  • Logiciel d’acquisition, de visualisation et de commande des données – 1 pc

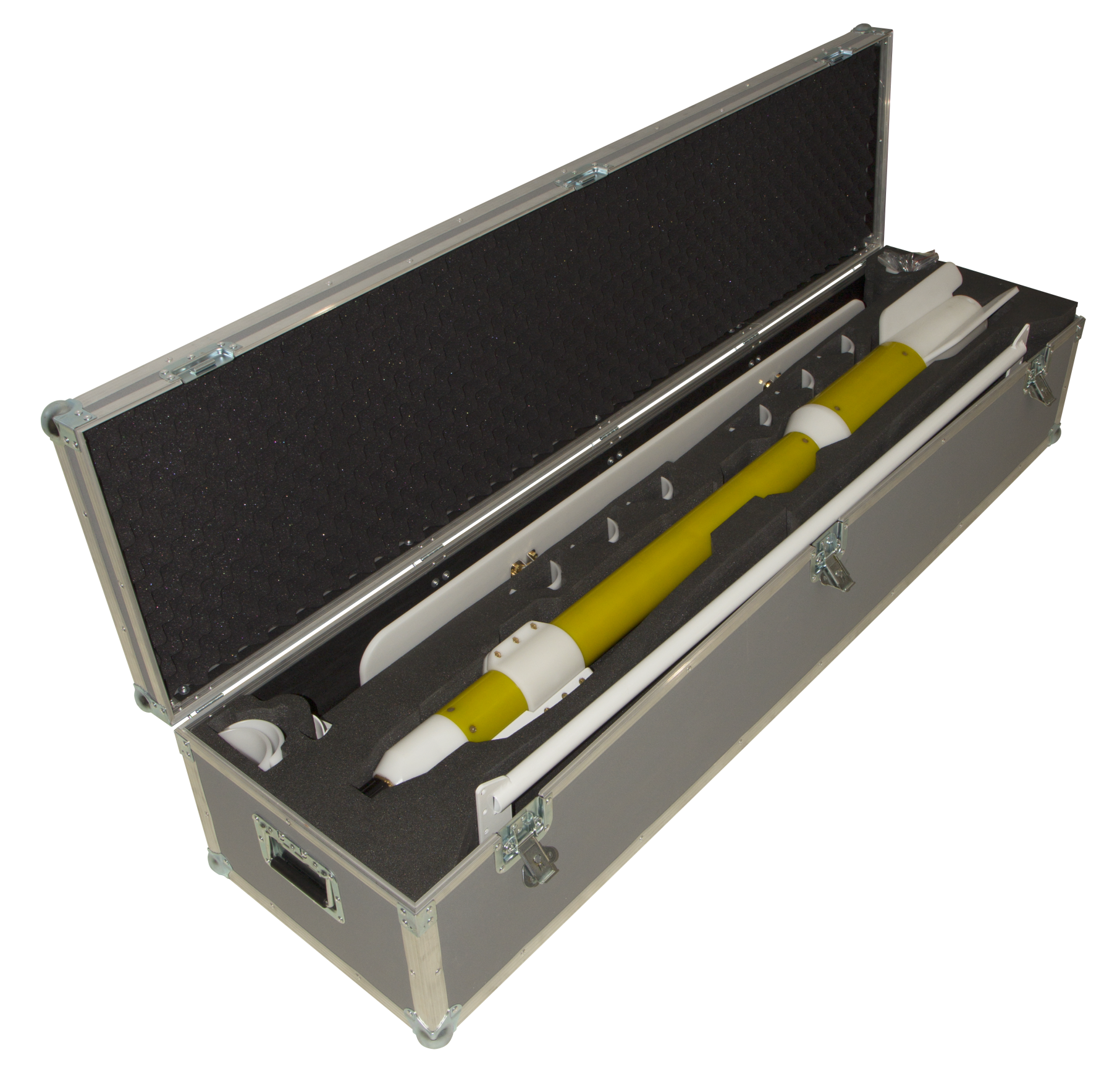

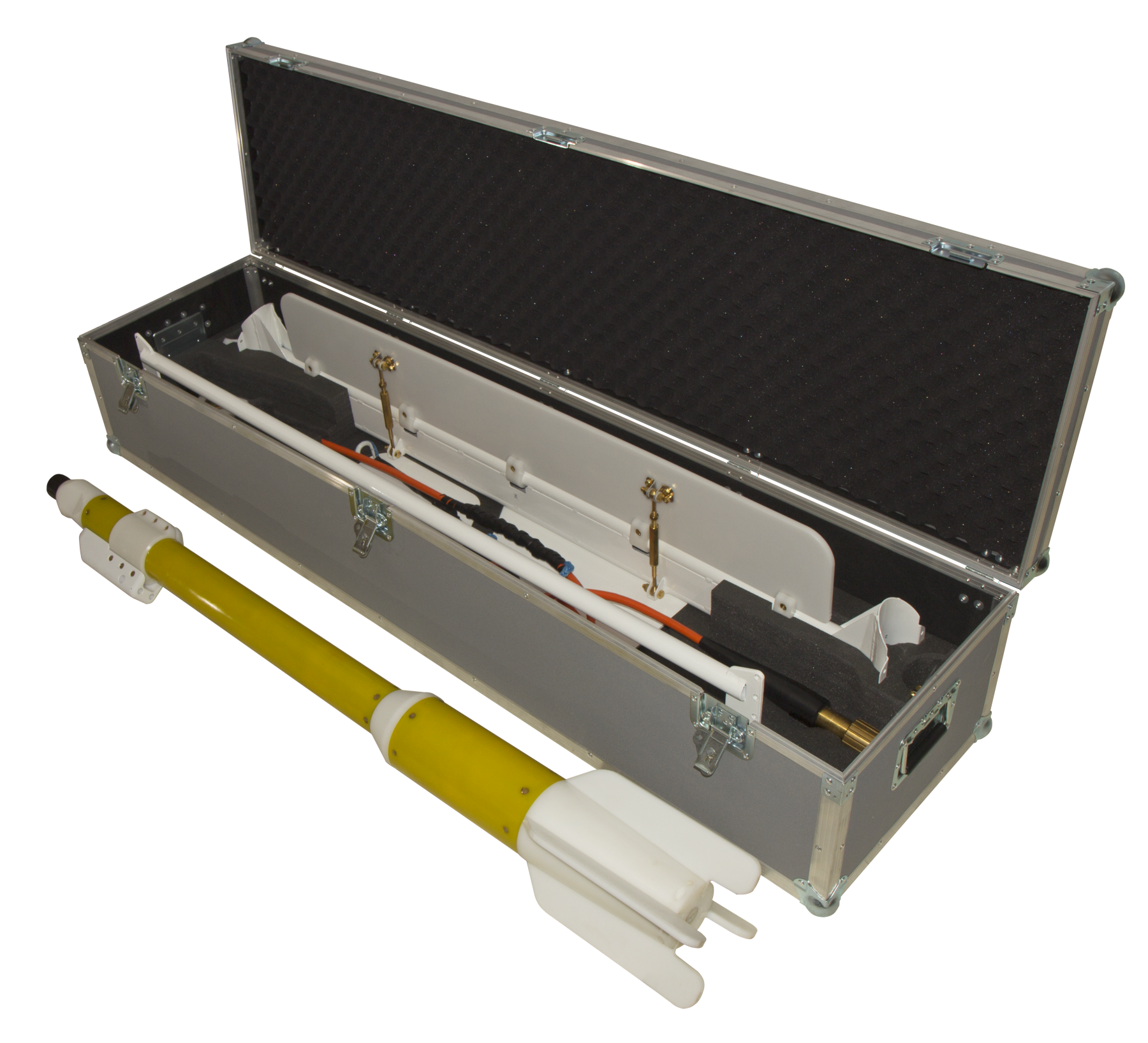

  • Mallette de transport / de stockage – 1 pc

Magnétomètre

Plage dynamique

18 000 à 120 000 nT

Précision absolue

0,1 nT

Sensibilité du capteur

0,01 nT

Sensibilité du compteur

0,001 nT

Résolution

0,001 nT

Erreur de cap

0,1 nT (180°)

Tolérance au gradient

30 000 nT/m

Fréquence d’échantillonnage maximale

5 Hz

Interfaces

Ethernet

Alimentation électrique

12 à 30 VCC ou 100 à 240 VCA

Poids à l’air

11 kg

Limites de fonctionnement

Températures de fonctionnement

-20 ÷ +60°C

Températures de stockage

-40 ÷ +70°C

Altitude

3 000 m

Profondeur

300, 1 000 or 3 000 m

Câble de remorquage

Résistance à la rupture

2 500 kg

Diamètre extérieur

13 mm

Poids à l’air

125 g/m

Poids dans l’eau

46 g/m

Câble flottant

Résistance à la rupture

2 500 kg

Diamètre extérieur

20 mm

Poids à l’air

250 g/m

Poids dans l’eau

-20 g/m
