Équipement et logiciel pour des études géophysiques: conception, fabrication, soutien, fourniture

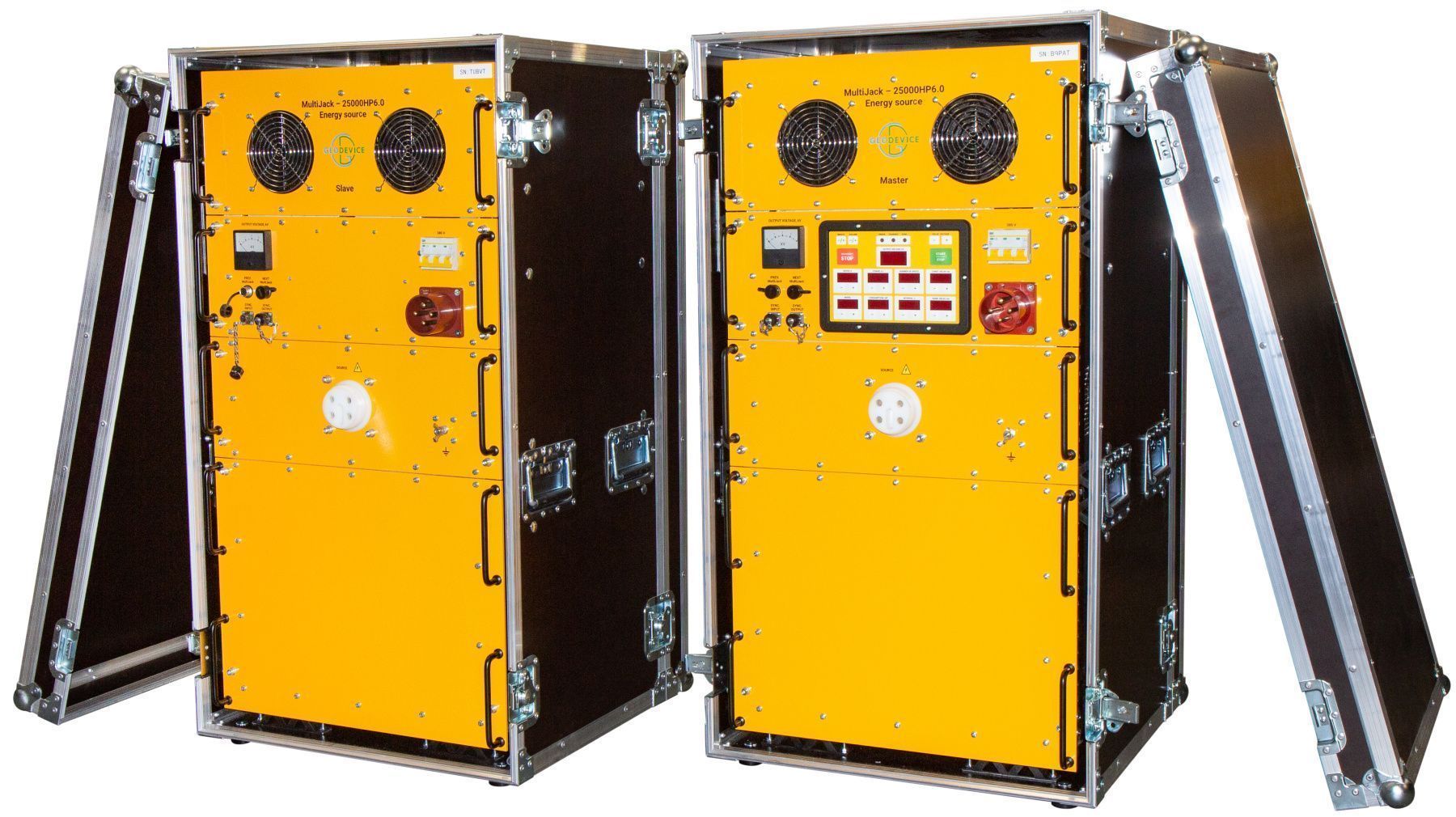

Sources d'énergie MultiJack
La source d’énergie MultiJack est conçue pour alimenter les générateurs d’impulsions sparkers et boomers, généralement utilisés pour les levés sismiques marins à haute résolution (HR), ultra-haute résolution (UHR) ainsi que pour les levés sismiques verticaux (VSP).
MultiJack est une source d’énergie unique, offrant le taux de charge le plus rapide disponible sur le marché, ce qui permet d’acquérir des profils sismiques marins avec la densité de traces et la résolution latérale les plus élevées possibles.
En plus du mode de fonctionnement standard avec une seule source, les sources d’énergie MultiJack peuvent être combinées en un réseau afin de mettre en œuvre les technologies de tir les plus récentes :
- Mode Flip-Flop
- Source multi-niveaux
- Source simultanée
- Tir codé
Le tir en mode flip-flop est devenu une technique d’acquisition standard dans l’industrie pour les levés 3D pétroliers et gaziers, tandis qu’il reste encore peu utilisé dans les projets sismiques de faible profondeur. Nos sources MultiJack prennent en charge le mode de tir flip-flop afin d’améliorer l’efficacité et sont prêtes à répondre aux besoins des équipes sismiques à la pointe des acquisitions sismiques marines.
L’utilisation de sources multi-niveaux permet d’obtenir une directivité de source prédéfinie, en modifiant la forme de l’impulsion (la signature de la source) ainsi que ses caractéristiques spectrales. L’application de sources multi-niveaux en combinaison avec des séquences à code d’impulsion permet d’utiliser l’onde fantôme comme source de signal utile.
L'utilisation de séquences de codes permet également de travailler avec des amplitudes de signaux générés beaucoup plus petites que les amplitudes de signaux sources dans une étude sismique standard où un seul signal est émis à chaque point de tir. Dans le même temps, l’énergie totale du signal enregistré est préservée, sans aucune perte de qualité des données.
Le déploiement de la technologie source simultanée (ou multi-prises de vues) permet d’obtenir un certain nombre d’avantages importants par rapport à l’utilisation de sources uniques:
Augmentation des détails de la recherche en utilisant plusieurs sources proches
Possibilité de déterminer les caractéristiques cinématiques et dynamiques du milieu géologique à des profondeurs supérieures à la longueur du système d'enregistrement
La transition de la géométrie de tir en bande à la géométrie de tir en ligne en raison de la séparation de la source de part et d'autre du système d'enregistrement
Acquisition de données sismiques sur une large gamme d'azimuts en raison d'un système de remorquage non longitudinal de plusieurs sources
Une caractéristique importante du système MultiJack lorsqu’on travaille en réseau est sa simplicité exceptionnelle : toutes les unités sont contrôlées par une seule télécommande MultiJackPad qui permet de configurer le mode de fonctionnement de chaque source d’énergie, y compris la détermination de l’intervalle entre les coups et leur énergie, indiquant la constante et retards de réponse accidentels, génération de séquences de code, ajustement du taux de charge (consommation d'énergie) et test de l'ensemble du système ou de chaque unité. De plus, les sources d'énergie MultiJack sont équilibrées par l'énergie d'impulsion maximale et le taux de charge, ce qui garantit des étapes d'observation standard à une vitesse de bateau typique de 3 à 5 nœuds.

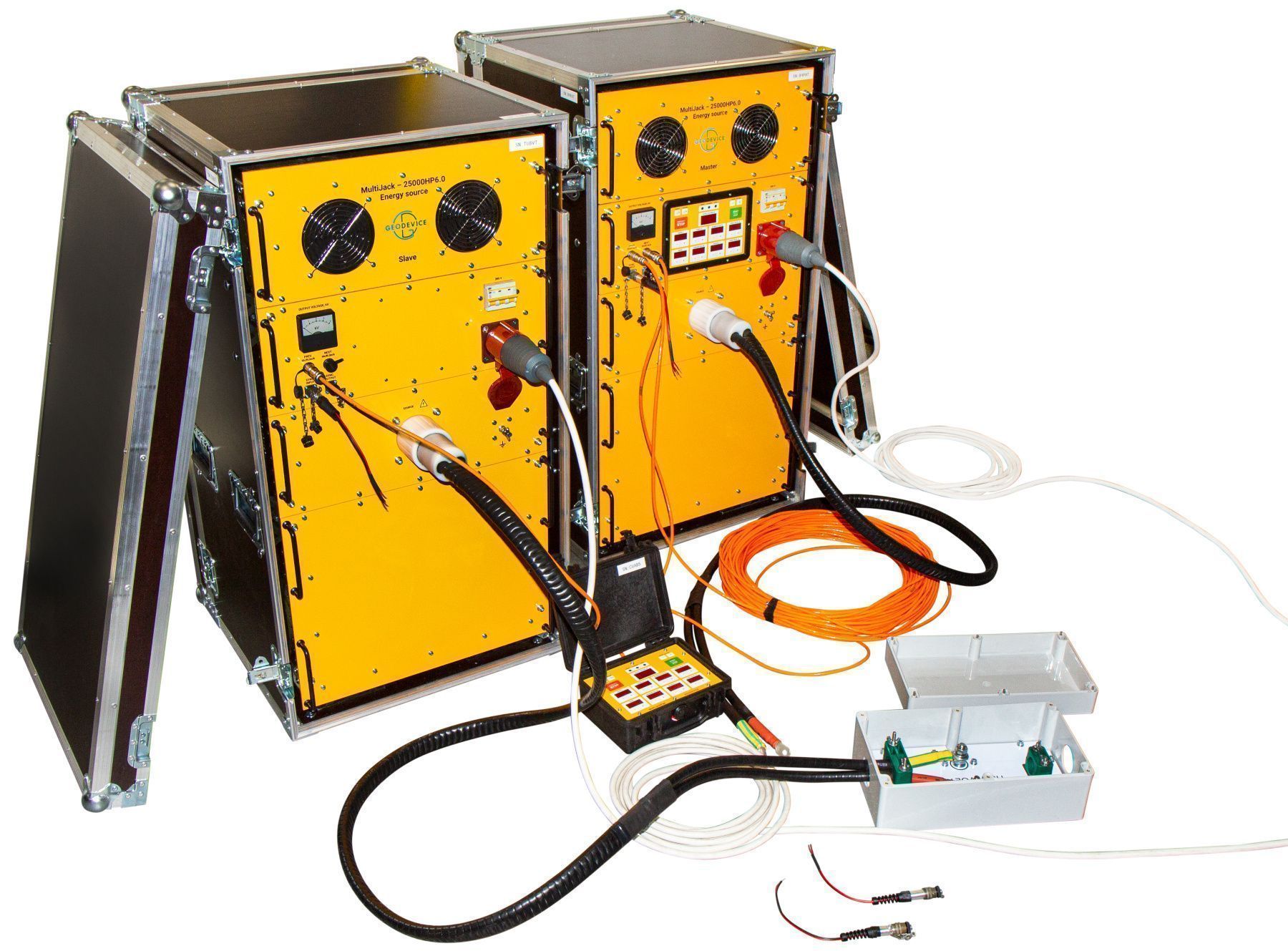

L'ensemble standard de sources d'énergie MultiJack comprend:
- Unité MultiJack
- Connecteur de synchronisation (2 pièces)
- Câble d'alimentation
- Module de commutation universel pour connecter la source
- Kit de documentation
En plus des sources d'énergie MultiJack, les articles suivants peuvent être achetés:
- Télécommande MultiJackPad
- Kit de pièces de rechange
- Sparkers et boomers remorqués
- Stations sismiques
- Réseaux d'hydrophones remorqués
Nous pouvons convenir lors de la fabrication, de la puissance et de la configuration requises pour votre utilisation. Pour la préparation correcte des spécifications de conception technique, veuillez nous contacter en utilisant n’importe quelle méthode indiquée sur le site.
| MultiJack modèle | 500HP1.5 | 1250HP1.5 | 2500HP3.0 | 5000HP6.0 | 10000HP12 | 25000HP12 | 50000HP12 |
| Tension d'impulsion maximale |
4 kV (6 kV (en option)) |
||||||
| Type de chargeur | chargeur d'impulsions | ||||||
| Mode déclencheur | externe / répétitif / manuel | ||||||
| Prise en charge des technologies | d’enquête conventionnelle, bascule, source simultanée, source codée et multiniveau | ||||||
| Energie de fonctionnement | 50‑500 J | 50‑1 250 J | 50‑2 500 J | 50‑5 000 J | 50‑10 000 J | 50‑25 000 J | 50‑50 000 J |
| Taux de charge | 1 500 J/s | 1 500 J/s | 3 000 J/s | 6 000 J/s | 12 000 J/s | 12 000 J/s | 12 000 J/s |
| Durée minimale de fonctionnement à l'énergie minimale des impulsions | 0.13 s | 0.13 s | 0.26 s | 0.15 s | 0.1 s | 0.1 s | 0.1 s |
| Durée minimale de fonctionnement à l'énergie maximale des impulsions | 0.4 s | 0.9 s | 0.9 s | 0.9 s | 0.9 s | 2.1 s | 4.2 s |
| La distance minimale entre les points de tir sur l'énergie d'impulsion maximale et la vitesse du navire est de 3 à 5 nœuds | 0.6-1 m | 1.4-2.3 m | 1.4-2.3 m | 1.74-2.3 m | 1.4-2.3 m | 3.3-5.5 m | 6.5-10.8 m |
| Alimentation secteur | 110 or 220 V, 50 Hz | 380 V, 50 Hz | |||||
| Puissance absorbée maximale | 1/2/3 kW | 1/2/3 kW | 1/2/3/4/5/6 kW | 12 kW | 12/24 kW | ||
| Dimensions hors tout | 54×41×27 sm |
58×56×50 sm |
58×59×69 sm |
dépend de la personnalisation | |||
| Poids | 20 kg | 26 kg | 74 kg | 99 kg | dépend de la personnalisation | ||
|
|

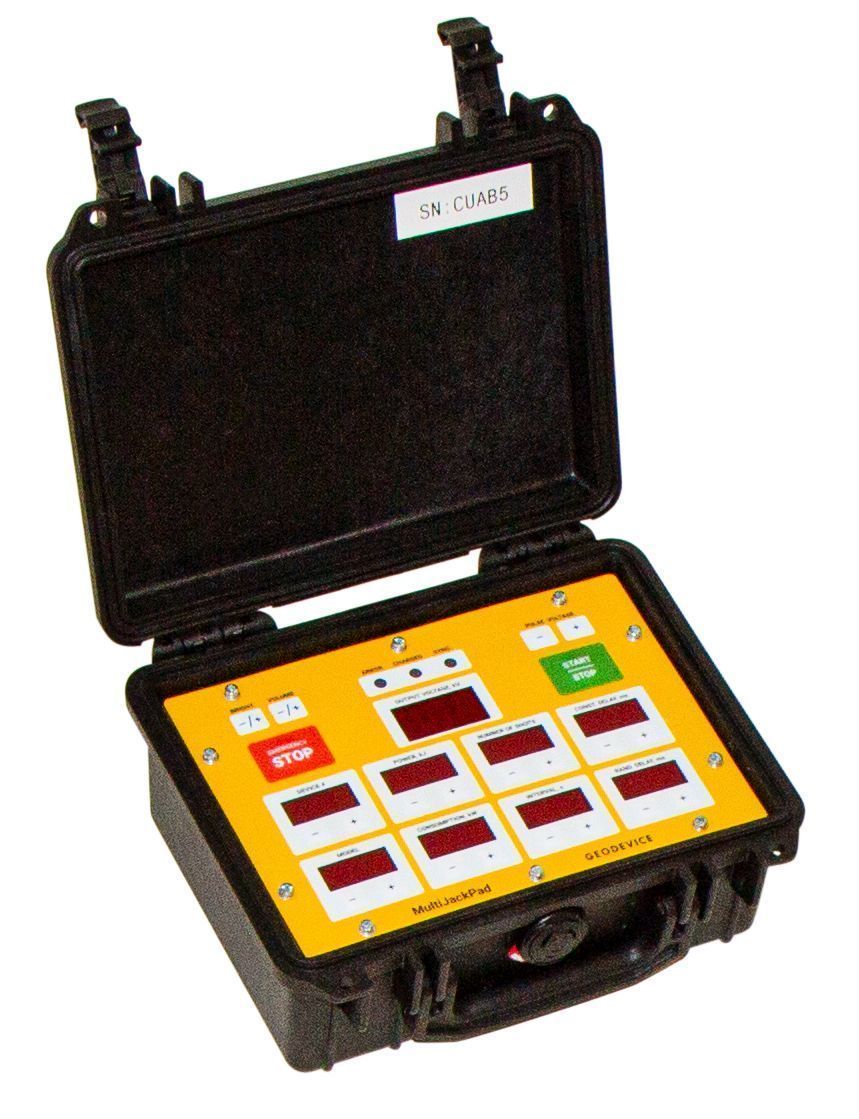

MultiJackPad |
| But de l'utilisation | de la télécommande de MultiJack |
| Longueur maximale de la ligne de communication | 100 m |
| Dimensions hors tout | 24 × 19.8 × 10.9 sm |
| Poids | 1.5 kg |
Le fabricant se réserve le droit d'apporter des modifications à la conception des dispositifs n'altérant pas de manière significative les caractéristiques fonctionnelles du produit.
