Pack de magnétomètres QuantumMag et AeroQuantumMag

Le pack QuantumMag et AeroQuantumMag, composé de magnétomètres à pompage optique au césium (Cs), offre une flexibilité unique pour répondre à un large éventail de tâches – des levés archéologiques terrestres haute résolution à la cartographie régionale par drone. Les deux appareils sont des magnétomètres autonomes à haute sensibilité, dotés d’une taux d’échantillonnage allant jusqu’à 100 Hz, de récepteurs GNSS haute précision intégrés, de consoles et d’une mémoire interne permettant une grande variété de scénarios d’utilisation.

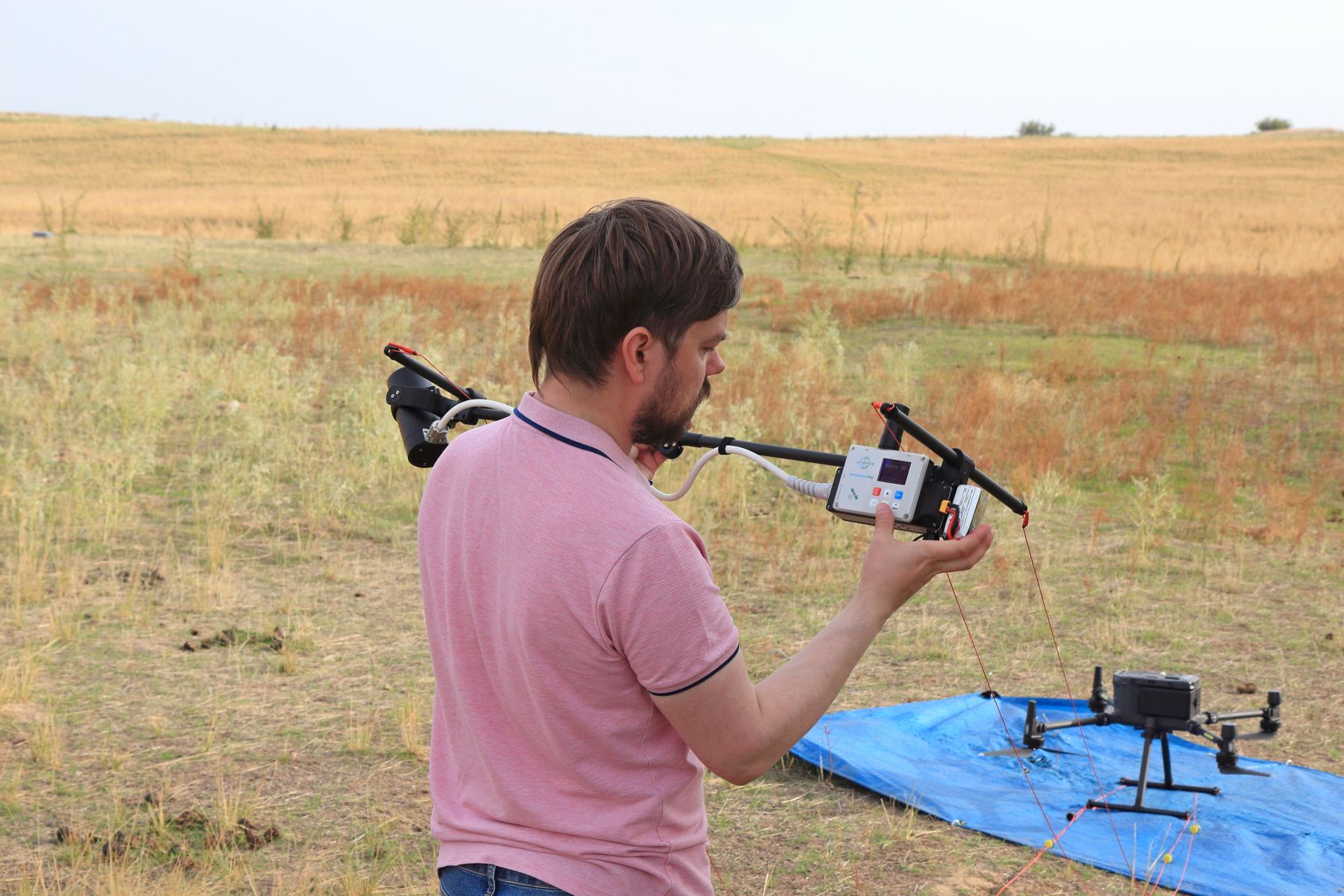

AeroQuantumMag est conçu pour les opérations sur drone, mais peut également être utilisé comme magnétomètre de base lors des levés terrestres avec QuantumMag « walking ». En plus des composants standards des deux appareils, l’ensemble comprend des supports de fixation et un trépied pour l’installation du magnétomètre de base.

Référencement des coordonnées à haute précision
Les deux magnétomètres sont équipés de récepteurs GNSS double fréquence intégrés de haute précision, capables d’enregistrer des données GNSS brutes (RAW). Cela permet d’utiliser chaque unité non seulement comme magnétomètre de base, mais aussi comme station GNSS de base. En parallèle, le second magnétomètre fonctionne en mode mobile (rover) afin de fournir une précision centimétrique pour le positionnement des mesures. L’option RTK est un outil indispensable pour les levés archéologiques où des coordonnées précises sont d’une importance cruciale. Les deux magnétomètres peuvent être montés sur le chariot non magnétique dédié, MagCart.

Conception allégée
Le cadre aérodynamique en carbone de l’AeroQuantumMag ne pèse que 1,2 kg et permet des vitesses de vol allant jusqu’à 15 m/s. L’ensemble complet QuantumMag avec batterie ne pèse que 4,8 kg, ce qui en fait le magnétomètre version « walking » à pompage optique le plus léger au monde.

Le souci du détail
Les concepteurs de nos produits sont des géophysiciens expérimentés ayant passé de nombreuses années sur le terrain. Nous testons activement nos instruments dans une grande variété de zones climatiques, allant d’un soleil brûlant à des conditions hivernales rigoureuses. Cette approche pratique nous permet de concevoir un équipement fiable, facile à utiliser et pensé dans les moindres détails.

• La console QuantumMag est équipée d’une lampe LED intégrée très lumineuse et d’un écran LCD chauffant garantissant une lisibilité parfaite, de jour comme de nuit, par temps chaud ou froid. Le clavier double face est tout aussi pratique pour les droitiers que pour les gauchers, et particulièrement utile lors des journées glaciales où l’on préfère garder une main au chaud dans une poche. Le harnais confortable et léger n’entrave pas les mouvements et se porte facilement, tandis que le sac à dos amovible permet d’emporter un déjeuner et une veste.
• L’AeroQuantumMag est équipé d’un écran OLED fonctionnant sans chauffage jusqu’à –40 °C.

Nous accordons une grande importance aux retours des utilisateurs et sommes toujours ouverts aux nouvelles idées visant à améliorer la fonctionnalité et la facilité d’utilisation. De nombreuses fonctionnalités ont été mises en œuvre grâce aux suggestions des utilisateurs et à la mise à jour du micrologiciel à distance, simple et rapide.

Data format
L’utilisateur peut créer des dossiers de projet pour organiser les sites de levé ou les journées de collecte de données. Toutes les mesures sont enregistrées dans un fichier TXT situé dans le dossier du projet. Le fichier de chaque magnétomètre porte un nom comprenant le numéro de série de la console, le code du mode de mesure et le nombre de capteurs connectés. Les fichiers ont une structure homogène, c’est-à-dire que chaque mesure est une ligne contenant toutes les informations nécessaires : date et heure UTC, fuseau horaire, nom de base ou numéro de ligne et nom de station, champ mesuré, erreur estimée, numéro de série du capteur, latitude et longitude en degrés décimaux, altitude, coordonnées UTM avec sélection automatique de la zone et de l’hémisphère, précision horizontale et verticale. Lorsqu’on travaille avec un gradiomètre, chaque ligne contiendra pour chacun des capteurs connectés le champ mesuré, l’erreur estimée et le numéro de série du capteur. Le nom du fichier sera différent de celui du mode magnétomètre, ce qui garantit que l’uniformité du format est préservée.

Même si plusieurs opérateurs travaillent simultanément sur un site de levé, vous pourrez toujours identifier dans la base de données l’instrument utilisé pour chaque mesure individuelle.

Métrologie et protection contre le bruit – une garantie de haute précision
Tous nos magnétomètres sont testés métrologiquement. Nous contrôlons le niveau de bruit, la précision absolue et l’erreur d’orientation. Les algorithmes robustes permettent d’effectuer des mesures même en présence d’un fort bruit industriel, en milieu urbain ou juste sous des lignes électriques haute tension.

Fiabilité et garantie
Une garantie de trois ans, une fiabilité éprouvée et un support technique rapide assurent la réussite de votre projet. Vous pouvez également profiter de notre programme de reprise (« trade-in ») et remplacer vos anciens instruments par nos nouveaux magnétomètres. Échangez vos magnétomètres obsolètes, peu fiables et lourds provenant d’autres fabricants contre nos solutions modernes, légères et performantes !

• Levé mobile en mode « walking » ou tracté, et mesures stationnaires avec guidage le long des lignes

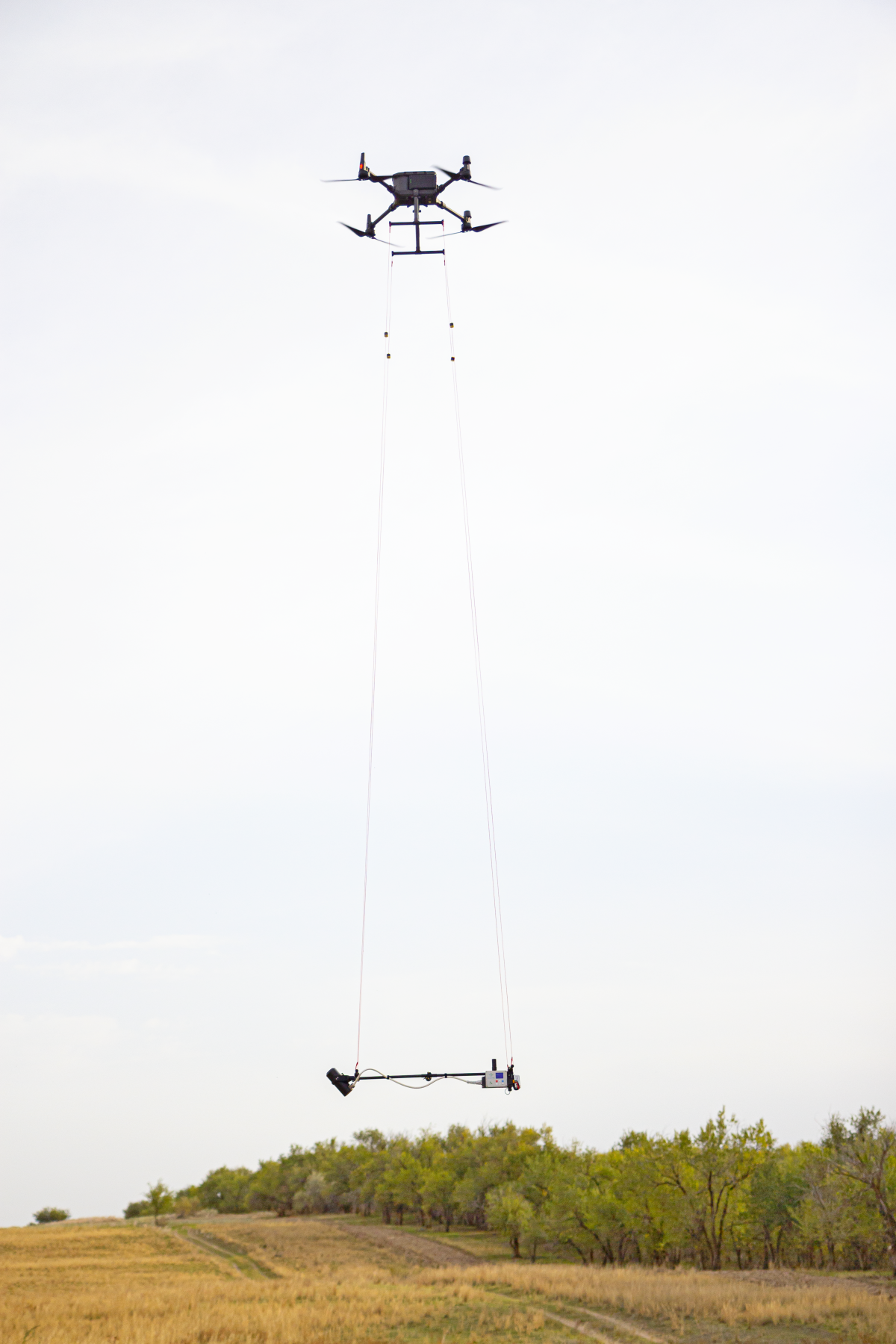

• Magnétomètre embarqué sur drone (UAV)
• Magnétomètre de base
• Mode de recherche pour la détection d’engins non explosés (UXO) ou l’évaluation d’un emplacement pour une station de base
• Mode récepteur GNSS avec capacité d’enregistrement de données GNSS brutes (RAW) pour une précision centimétrique

• Exploration minière
• Levés géologiques régionaux
• Études géotechniques
• Cartographie de pipelines
• Détection d’engins non explosés (UXO)
• Recherches archéologiques
• Exploration pétrolière et gazière

• Console MaxiMag avec récepteur GNSS multibande intégré
• Capteur CMx sur tige
• Électronique du capteur QuantumMag
• Compteur QuantumMag
• Batterie lithium avec chargeur
• Câble capteur-console
• Câble d’alimentation de la batterie
• Tige non magnétique
• Harnais de sac à dos
• Trépied non magnétique
• Console AeroSmartMag avec récepteur GNSS multibande intégré
• Capteur Quantum (Cs) portable sur tige de carbone
• Antenne GNSS hélicoïdale légère
• Corde de suspension
• Câble USB – 2 pcs.
• Mallette de transport – 2 pcs.

• Option RTK
• Logiciel SmartManager
• Support de suspension pour DJI Matrice M300/M350
• Support de suspension pour le drone du client
• Batterie LiPo 4S 14,8V 1550 mAh (2 pièces) avec chargeur pour AeroQuantumMag
• Batterie lithium pour QuantumMag
• Trépied non magnétique avec support pour le mode station de base
