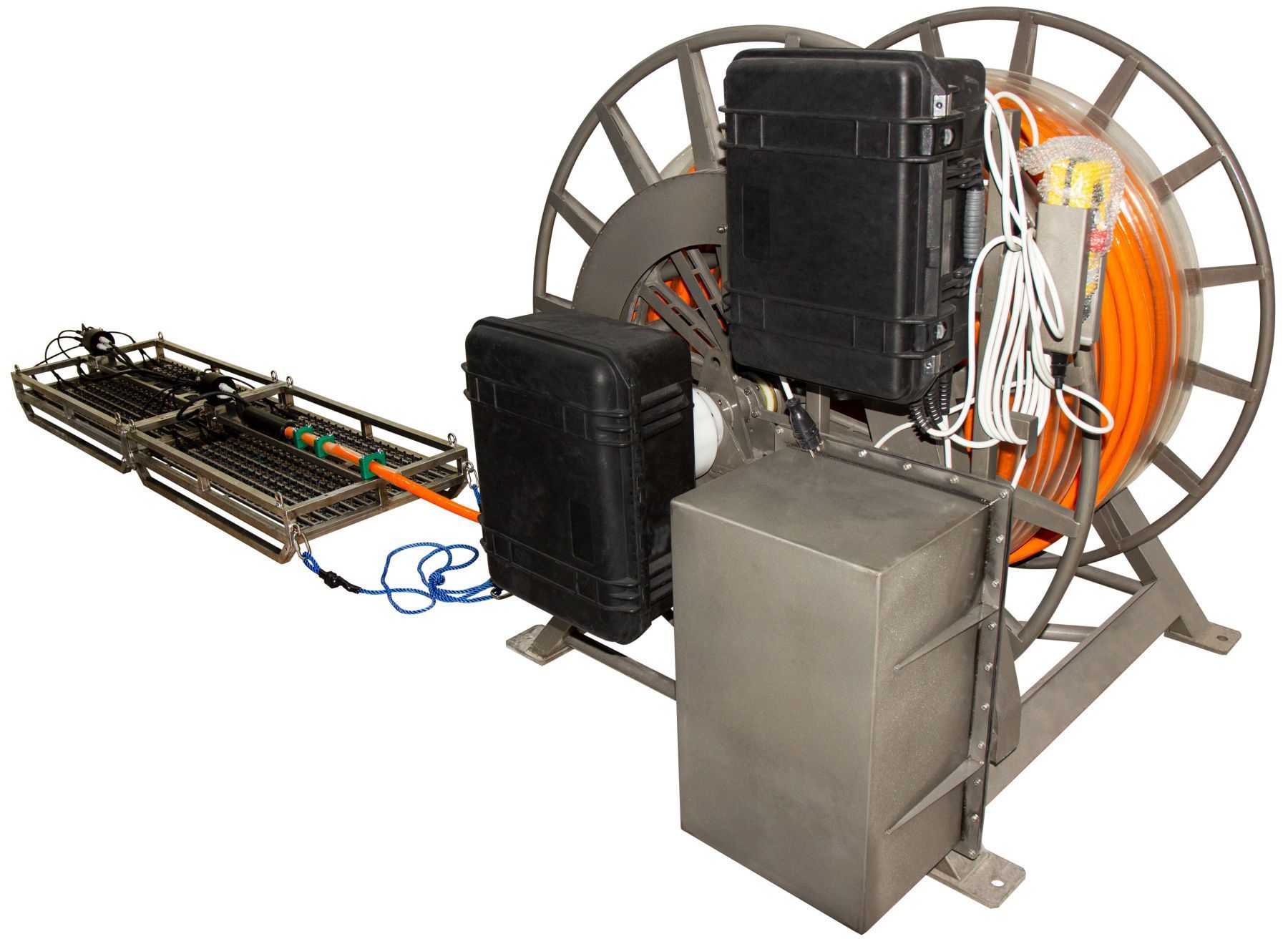

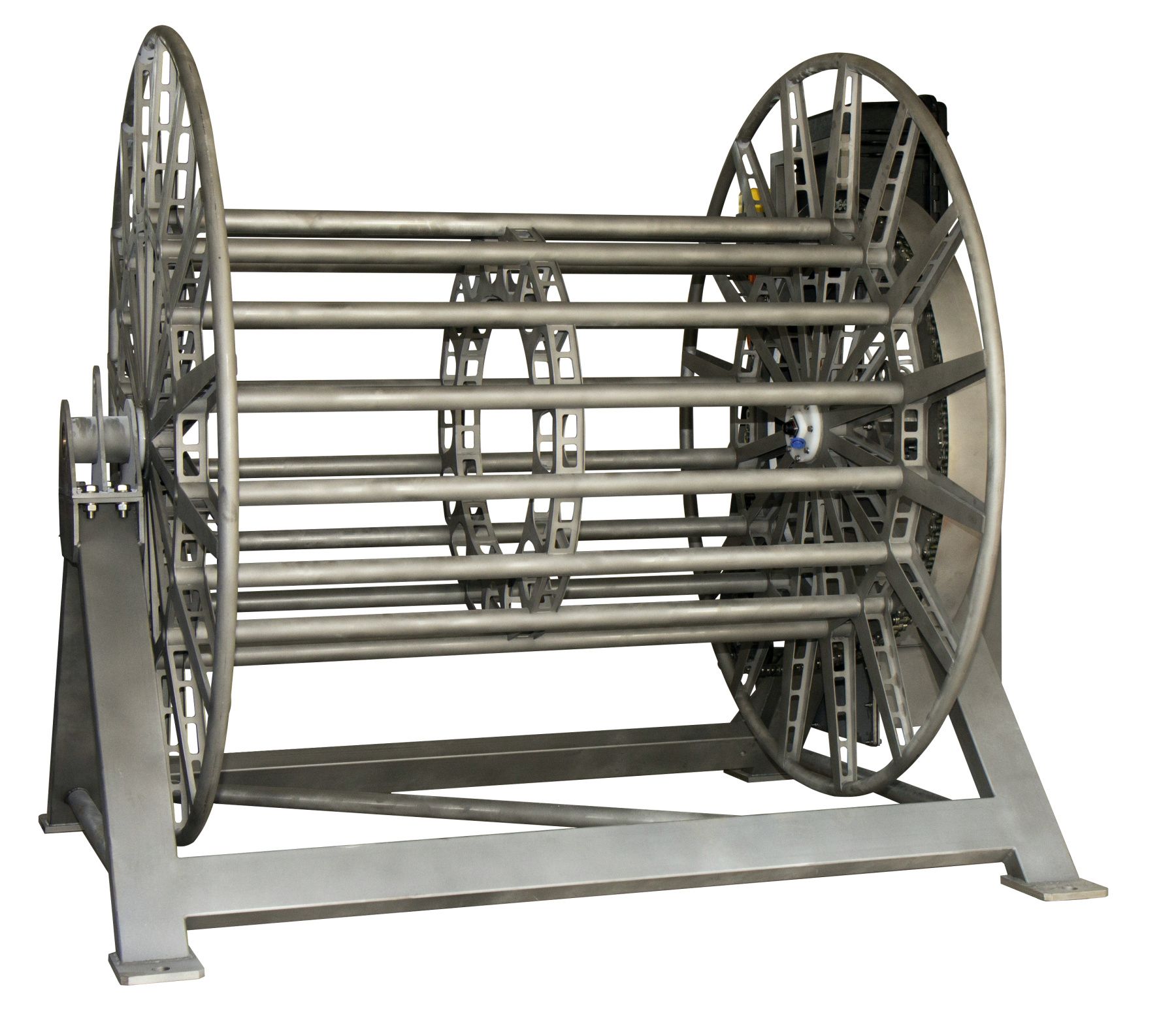

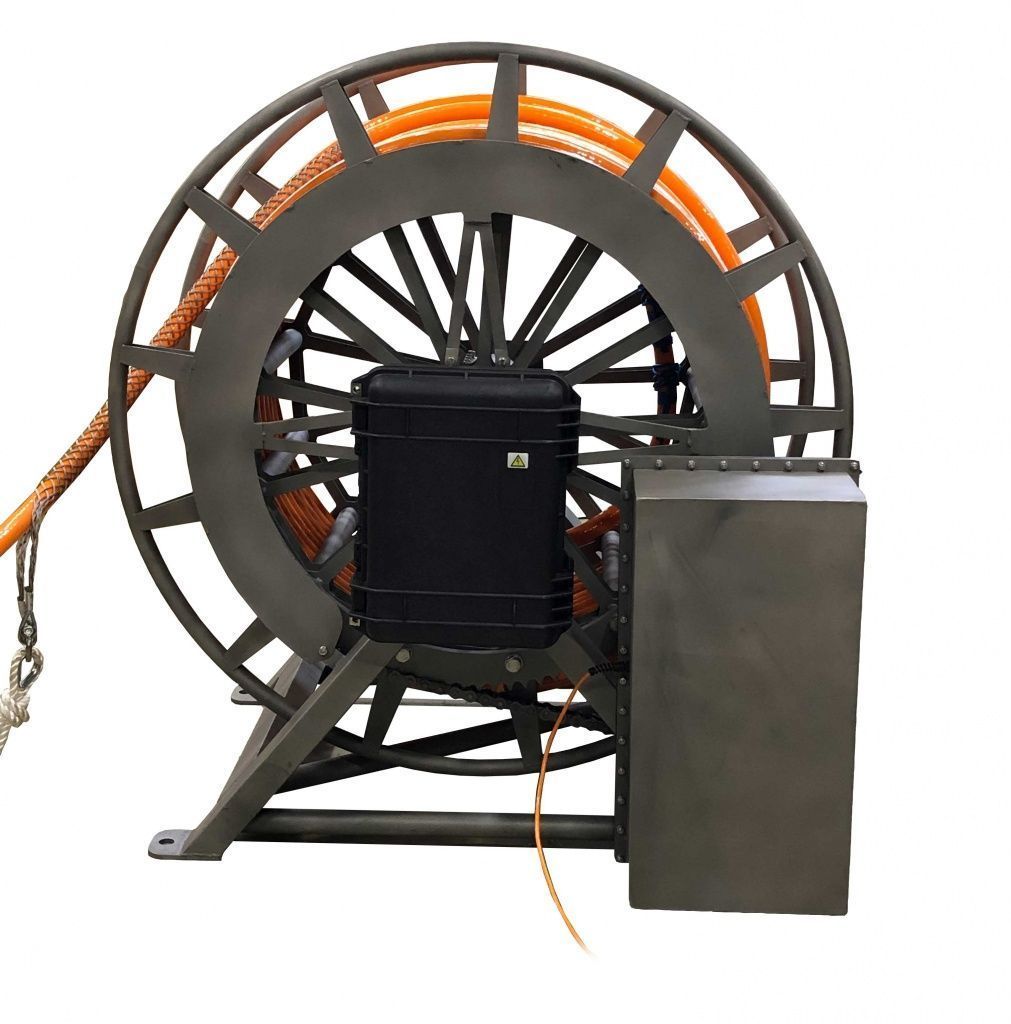

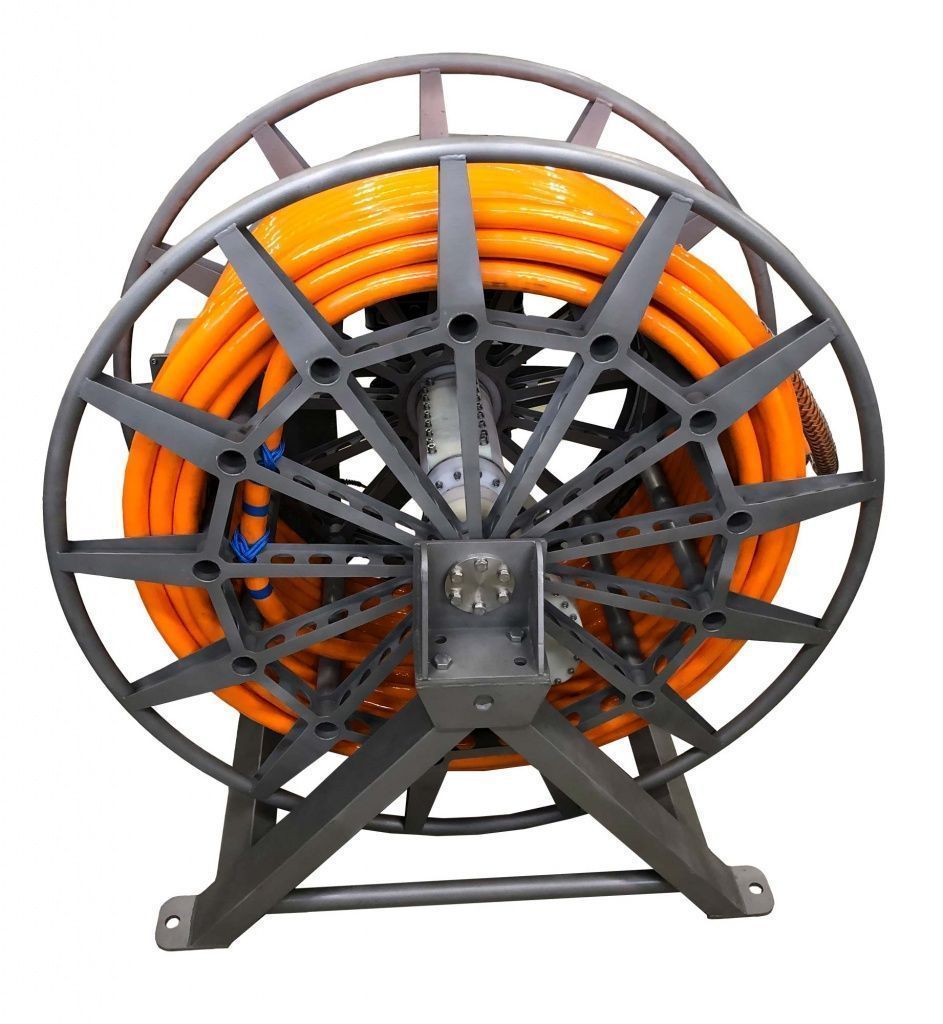

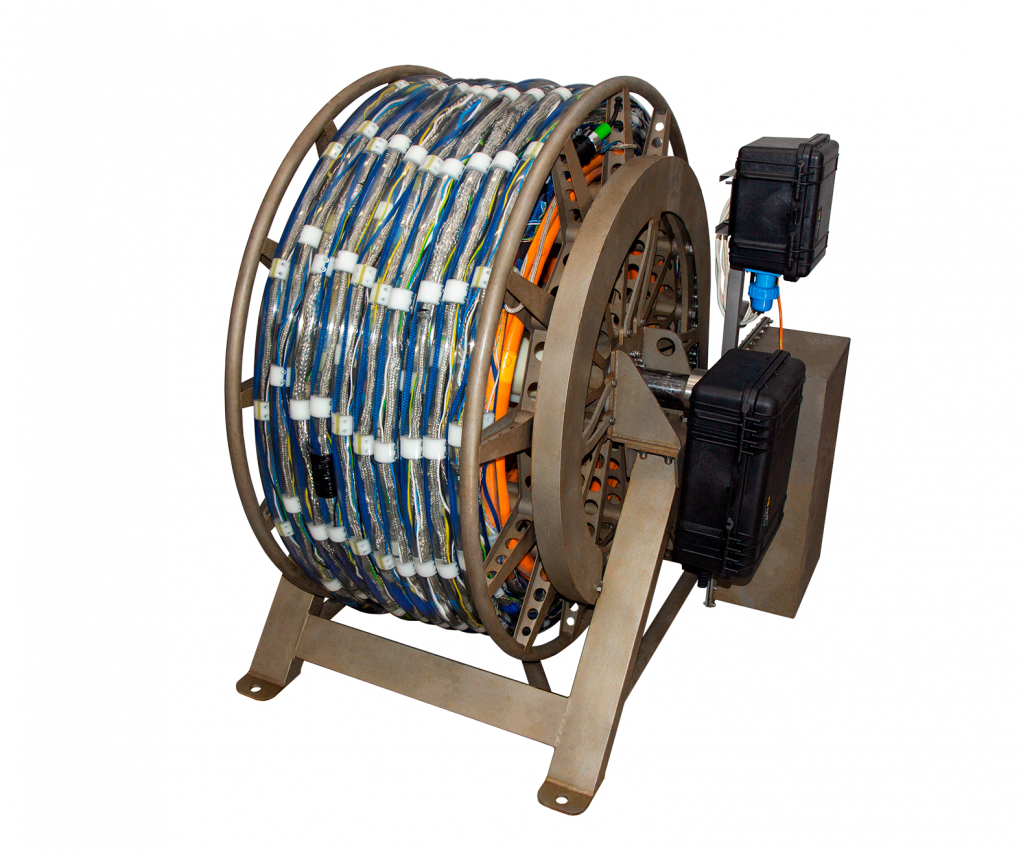

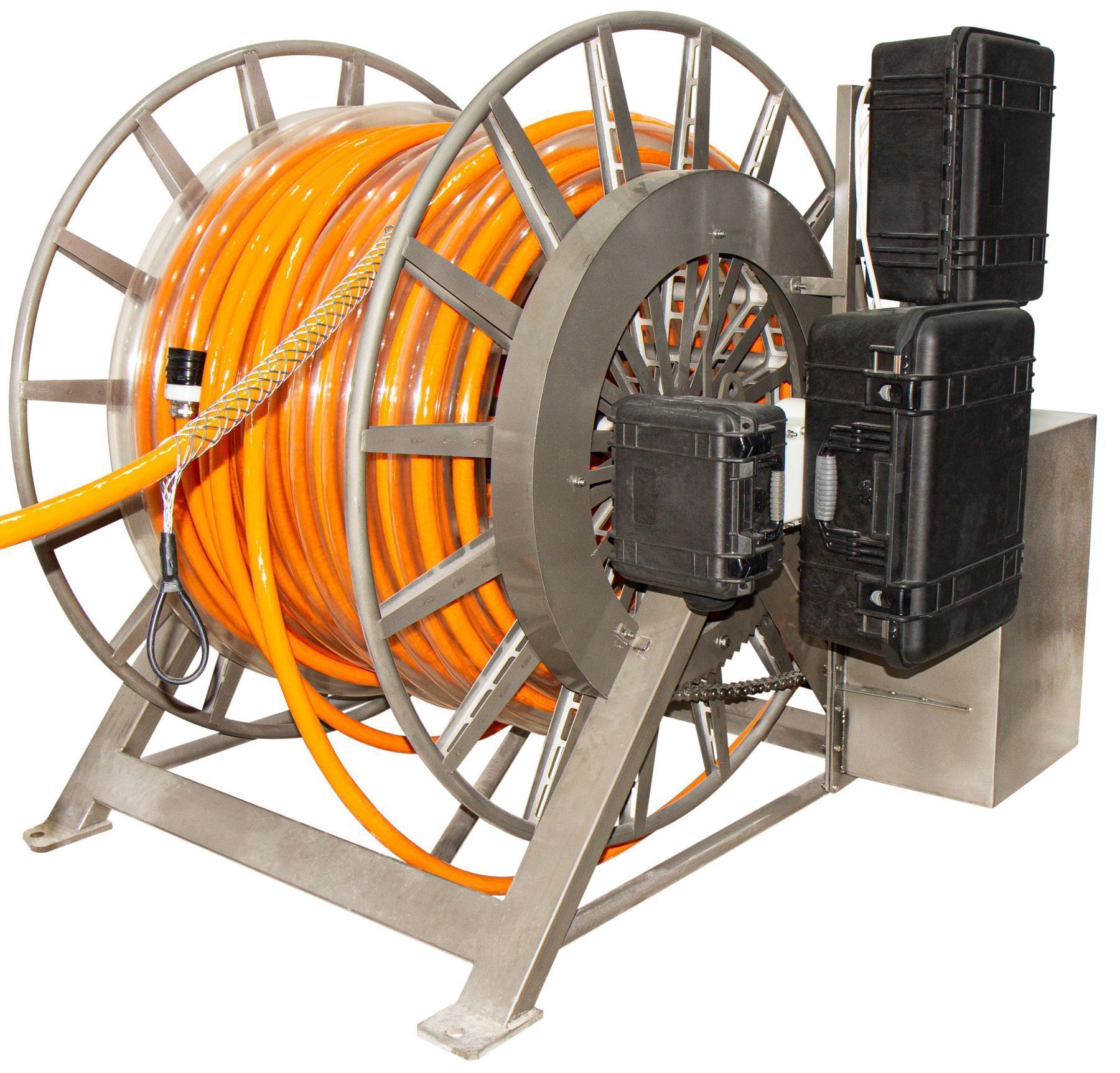

Treuil de pont SDW pour câble d'alimentation haute tension remorqué

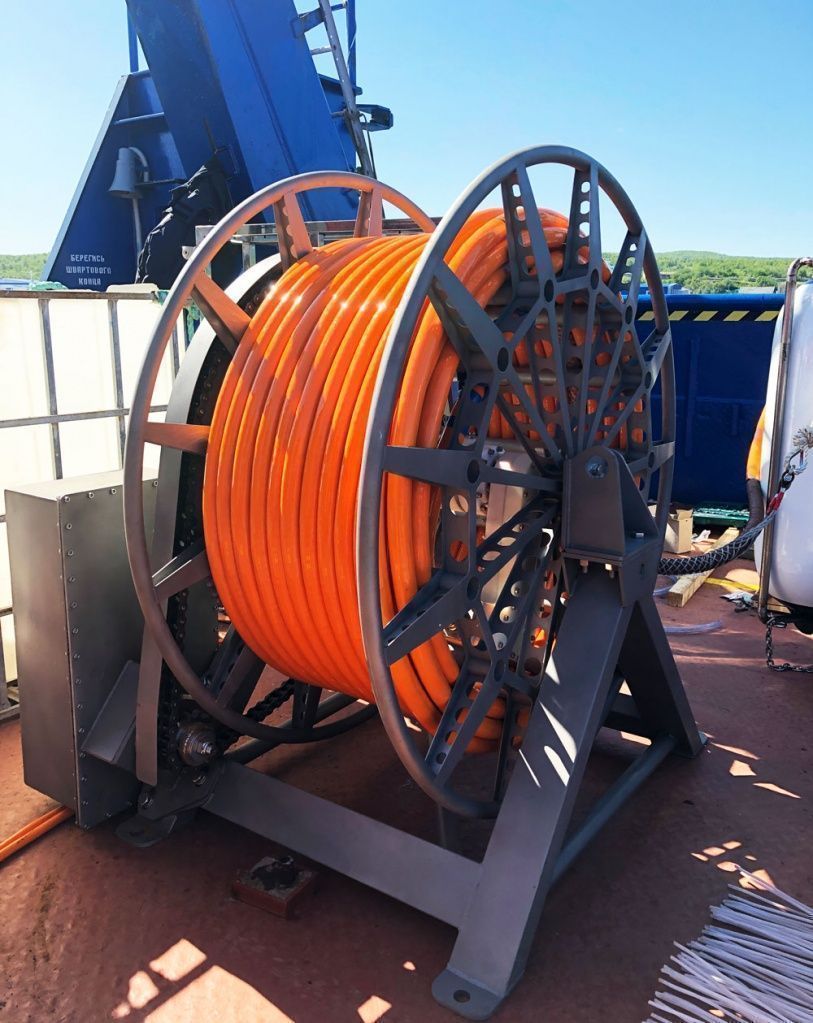

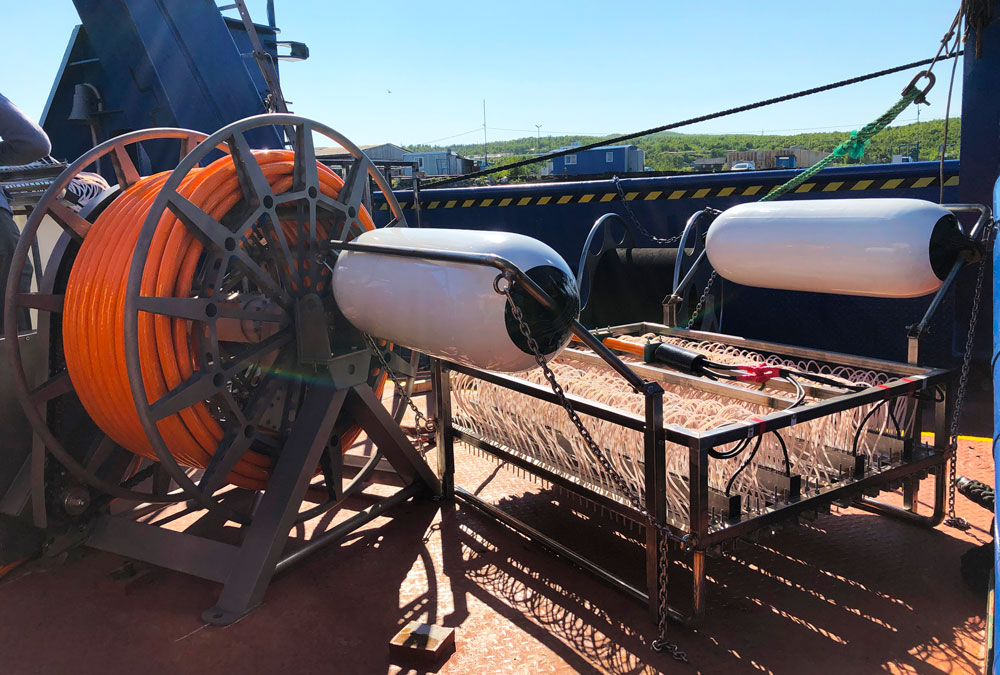

Les treuils de pont SDW pour la ligne de câbles haute tension d'une source (cône ou boomer) sont conçus pour une installation temporaire ou stationnaire sur des navires d'acquisition sismique afin de fournir des opérations de levage et de remorquage de sources sismiques pendant les levés géophysiques.
Le treuil est équipé d'une frotteur haute tension et d'un panneau de brassage résistant à l'eau pour connecter un câble de pont. Selon le modèle, la rotation d'un tambour peut être assurée manuellement ou au moyen d'un entraînement électrique via une boîte de vitesse à vis sans fin et une transmission à chaîne avec la possibilité d'une variation en douceur de la vitesse de rotation. La conception de l'entraînement électrique permet d'arrêter statiquement le tambour dans n'importe quelle position. L'équipement électrique du treuil est logé dans un boîtier spécial avec protection de l'environnement IP-66.
L'équipe de Geodevice est prête à coopérer et à développer des équipements personnalisés pour les besoins et idées spécifiques des clients.
|
|
Treuil de pont électrique | Enrouleur de pont manuel |
|
Matériaux |
acier inoxydable et polymère |
acier inoxydable et polymère |
|
Diamètre de pas du tambour |
800 mm | 600 mm |
|
Diamètre extérieur du tambour |
1 200 mm | 940 mm |
|
Largeur du tambour |
450 mm | 400 mm |
|
Capacité du tambour |
100 m (remplissage à 50% par câble ø 35 mm) | 50 m (remplissage à 50% par câble ø 35 mm) |
|
Entraînement |
motoréducteur électrique |
à commande manuelle |
|
Puissance moteur |
1 100 W | — |
|
Réseau électrique |
220 V, CА 50-60 Hz | — |
|
Poids sans câble |
250 kg | 65 kg |
|
Dimensions |
1200×1270×1125 mm | 1200×1270×900 mm |
| Protection | IP-67 | IP-67 |
