Sismographe Sigma 4+ pour les études et la surveillance

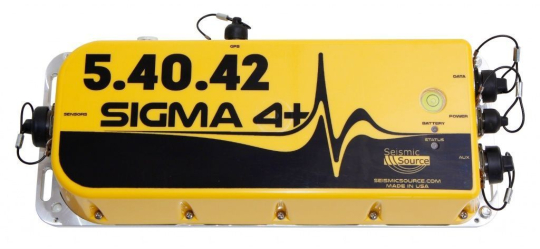

Sigma 4+ est une version miniature à 4 canaux du sismographe DAQlink4. Ses excellentes caractéristiques métrologiques, sa capacité d'enregistrement continu, son ADC haute fréquence, son récepteur GNSS intégré ou externe, son accès à distance, sa batterie intégrée et son géophone 3C en option, son fonctionnement avec des récepteurs basse fréquence externes, son anémomètre enfichable et bien d'autres choses encore rendent ce sismographe idéal pour les tâches les plus diverses.

Le profilage sismique vertical (VSP) avec le réseau sismique de forage GStreamer-E 3C ou le réseau d'hydrophones de forage WellStreamer
Sigma 4+ est le sismographe optimal pour différentes méthodes de profilage sismique vertical (VSP), à la fois pour l'estimation de la vitesse des ondes sismiques le long du trou de forage et pour le tracé dynamique de sections. Quatre canaux d'enregistrement permettent d'effectuer des observations avec un réseau sismique de forage (une sonde) 3C ou un réseau d'hydrophones de forage à 3 canaux et un récepteur géophone de référence, ce qui permet d'évaluer la précision et de corriger l'erreur de synchronisation de la source et de la sismographe.

Essais sismiques de type crosshole (CST) parallèles selon ASTM D4428 / D4428M
La méthode permet de reconstruire le profil de vitesse des ondes P et S des roches in situ avec une direction horizontale de propagation des ondes le long de la couche, c'est-à-dire sans tenir compte de l'anisotropie de la vitesse liée à des couches minces (macro-anisotropie) ou à des formations géologiques constituées de petits éléments de deux substances différentes (micro-anisotropie). Les observations sont effectuées dans deux forages parallèles séparés par une distance de 3 à 6 mètres. La génération d'ondes de pression (P) et de cisaillement (S) est réalisée à l'aide d'un sparker de forage Pulse et des sources électrodynamiques SHock et GeoSV. La réception des signaux est assurée par le réseau sismique de forage GStreamer-E 3C et le réseau d'hydrophones de forage WellStreamer. Une description de la technologie des essais sismiques de type crosshole (CST) peut être trouvée dans ASTM D4428 / D4428M ou dans nos publications.

Vérification de la longueur des pieux, inspection de la qualité des dalles de fondation et des revêtements de tunnels
Avec son convertisseur analogique-numérique (ADC) haute fréquence, Sigma 4+ est parfait pour presque toutes les tâches géotechniques. Pour la vérification de la longueur de pieux (essai d'intégrité de pieu) et l'inspection des fondations (méthode d'impact), des capteurs haute fréquence spéciaux GTSensor sont connectés au sismographe. Sur les dalles de fondation, il est plus pratique d'utiliser des capteurs sismiques remorqués LandStreamer à 4 canaux comme récepteur. Les données peuvent être traitées dans le logiciel GeoTechControl.

Surveillance des microséismes, des tremblements de terre, des explosions, de la fracturation hydraulique et de tout autre événement
La sismographe permet l'enregistrement continu de données à long terme sur des dispositifs de stockage de données intégrés ou externes, avec possibilité de permutation à chaud sans perte de données. La synchronisation est assurée par un récepteur GNSS intégré ou externe, un lien de synchronisation câblé ou sans fil entre les sismographes ou par l'horloge interne à haute stabilité de le sismographe. Sigma 4+ peut être équipée en option d'un récepteur sismique 2 Hz 3C intégré ou externe, d'une batterie interne et d'un géophone basse fréquence externe amovible. La mallette du sismographe est équipée d'un niveau à bulle et offre la possibilité de visser des pointes directement dans sa base. Sigma 4+ est une solution parfaite pour effectuer tout type de surveillance sismique, grâce à son logiciel dédié, ses multiples options de mise en réseau, la configuration et le téléchargement des données à distance, l'enregistrement en continu ou en démarrage automatique sur la base d'un signal de déclenchement ou d'événements LTA (Moyenne à long terme)/STA (Moyenne à court terme) avec possibilité de notification par courrier électronique.

MASW passif et méthode Nakamura
La sismographe Sigma 4+, équipé d'un capteur 3C intégré ou externe à moyenne fréquence (2 Hz), de géophones externes connectés (à partir de 4,5 Hz) et de sismomètres, accéléromètres ou transducteurs de torsion à basse fréquence, permet d'enregistrer les ondes de surface provenant de sources stochastiques ou industrielles et d'enregistrer les microséismes pour le calcul ultérieur des rapports spectraux H/V.

Etude sismique dans les mines ou les zones urbaines denses
Il n’est parfois pas possible de mettre en place une synchronisation entre la source et le Sismographe. Il peut être extrêmement problématique, voire impossible, de déployer une ligne de synchronisation câblée entre les mines ou entre le tunnel et la surface pendant les essais, et l'utilisation d'un canal radio dans ces cas n'est tout simplement pas réalisable. Les études sismiques en ville imposent souvent des restrictions similaires. Les Sismographes DAQlink4 et Sigma 4+ peuvent conserver des enregistrements à long terme sur le stockage intégré et externe avec une référence temporelle du signal GNSS et une horloge autonome à haute stabilité. Un Sismographe peut être connecté au réseau de réception et l'autre à la source pour la génération de diagraphies - cela permet d'effectuer une synchronisation en post-traitement, c'est-à-dire de découper des sismogrammes standard à partir de l’ensemble des données.

Sismique marine à haute résolution
Les Sismographes haute fréquence Sigma 4+ et DAQlink4 , rapides et fiables, sont excellents pour l'acquisition de données sismiques marines haute résolution 2D ou 3D avec le streamer remorqué HRStreamer-1 , doté d'un réseau d'hydrophones unique et réglable, ou le HRStreamer-48. à 48 canaux. Une description plus complète des capacités des Sismographes, des sources marines remorqués et des autres équipements nécessaires se trouve dans une section dédiée. Nous fournissons également des services de traitement de données marines à haute résolution.

Points forts des Sismographes Sigma 4+ et DAQlink4 :

• Possibilité de combiner des Sismographes en un seul réseau en utilisant des câbles à paire torsadée (longueur jusqu'à 3 km), des modems Ethernet, Wi-Fi ou GSM
• Toute durée d'enregistrement, jusqu'à l'enregistrement continu
• Large bande passante du signal enregistré : 0 à 20 000 Hz
• Possibilité de contrôle à distance, de configuration, d'enregistrement et de téléchargement des données via une connexion Wi-Fi, Gigabit Ethernet ou cellulaire. Serveur FTP intégré
• Test du géophone : fréquence, impédance, atténuation et autres caractéristiques
• Synchronisation par radio VHF / UHF ou par câble à paire torsadée (jusqu'à 3 km) pour une utilisation dans les mines
• Enregistrement continu avec synchronisation temporelle basée sur les signaux GNSS
• Batterie intégrée de 99,9 Wh
• Plusieurs options de déclenchement : déclenchement par le capteur source, événement LTA (Moyenne à long terme) et STA (Moyenne à court terme) , impulsion TTL, etc. Il est même possible d'envoyer une notification par courrier électronique lorsqu'un événement LTA ou STA en attente est détecté
