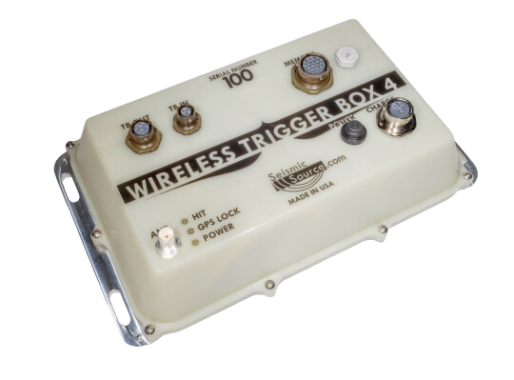

Wireless Trigger Box4

Caractéristiques principales:
    Le système Wireless Trigger Box 4 (WTB 4) détecte le déclenchement d'une source d'impact mécanique et déclenche le sismographe.
Prix : sur demande
+
Ce produit a été ajouté avec succès à votre panier
Crédit-bail
Location
TRADE-IN
Un système Wireless Trigger Box 4 (WTB 4) (Boîtier de déclenchement sans fil 4) est composé de deux éléments :
  • Un WTB 4, connectée à la source, détecte l'impulsion de déclenchement de la source et la transmet au sismographe
  • Le seconde WTB 4, connectée au sismographe, reçoit le message de la source et démarre le sismographe
Chaque unité WTB 4 comprend :
  • Module de déclenchement radio interne (RTM)
  • Radio VHF interne de 3 watts
  • Batterie interne rechargeable de 99 watts/heure
  • Module GPS interne
Le WTB 4 ajoute de la flexibilité :
  • La source WTB 4 peut déclencher plusieurs sismographes équipés de WTB 4
  • L’ enregistreur WTB 4 peut recevoir des messages de déclenchement de plusieurs sources équipées de WTB 4

Les systèmes de sources et de sismographes multiples peuvent être déployés en configurations 2D ou 3D.


Théorie du fonctionnement :

Chaque unité Wireless Trigger Box 4 (WTB 4) doit acquérir un verrouillage GPS valide à partir du GPS interne ou de l'unité GPS externe optionnelle. La source WTB 4 est connectée à la source avec un interrupteur à marteau ou un autre dispositif et détecte la fermeture de l'interrupteur (le front descendant) du signal. La source WTB 4 calcule l'heure GPS de l'événement, puis transmet cette heure GPS et la position de l'événement aux enregistreurs WTB4 par radio VHF. La source WTB4 sauvegarde également l'heure et la position GPS de l'événement sur un Disque dur Externe amovible (Removable Ruggedized Memory Plug) (en option). L'enregistreur WTB 4 reçoit l'heure de déclenchement, puis y ajoute 1/2 seconde. L'enregistreur WTB 4 envoie alors une impulsion exactement 1/2 seconde après l'heure de déclenchement de la source pour déclencher le sismographe. Tous les sismographes ont alors besoin d'un décalage de 1/2 seconde avant le déclenchement pour commencer l'enregistrement.


En option :
  • Mémoire externe amovible : sauvegarde des intervalles de temps dans la source
  • Module GPS externe : Pour monter l'unité GPS à l'extérieur de la source
  • Batterie interne : LION 99,9 wattheures (fonctionne 24 heures suivant l'utilisation)
  • Antenne radio externe 1/2 onde : étend la portée de la radio à 3 miles (en fonction du terrain)
  • Application de navigation (Navigation App): Permet la navigation et la visualisation de l'état du WTB4

Signal de déclenchement

TTL ou Fermeture de commutateur (Switch Closure)

Entrée de déclenchement

Détecte le front négatif

Sortie de déclenchement

Impulsion positive TTL

Temps de cycle radio

500 mSecondes

Précision

±1 μSecondes

Wi-Fi interne

Standard

Radio 3 Watt
Portée de la radio 1 mile (3 miles avec l'antenne 1/2 onde optionnelle) (en fonction du terrain)

Poids
4,5 lbs (2 kilogrammes) Avec radio et batterie
Dimensions 11,5 x 7,25 x 3,0 pouces (292 x 184 x 76 mm) Sans antenne
