Source d'impulsions Pike-12

La source d'impulsions Pike-12 n’est plus fabriquée !

Disponible :

• Pike – source sismique
• Un nouveau modèle mis à jour sera bientôt disponible !

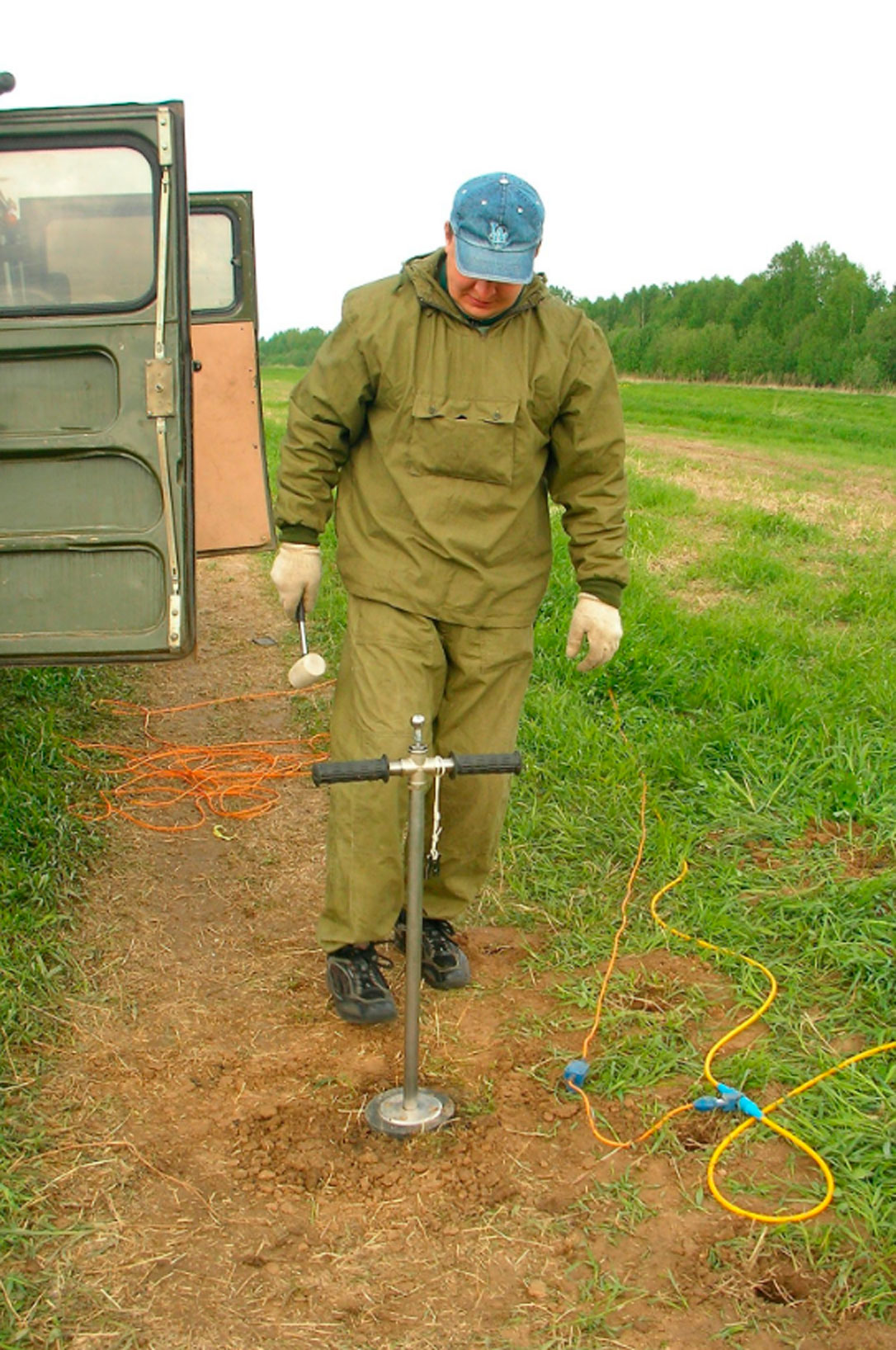

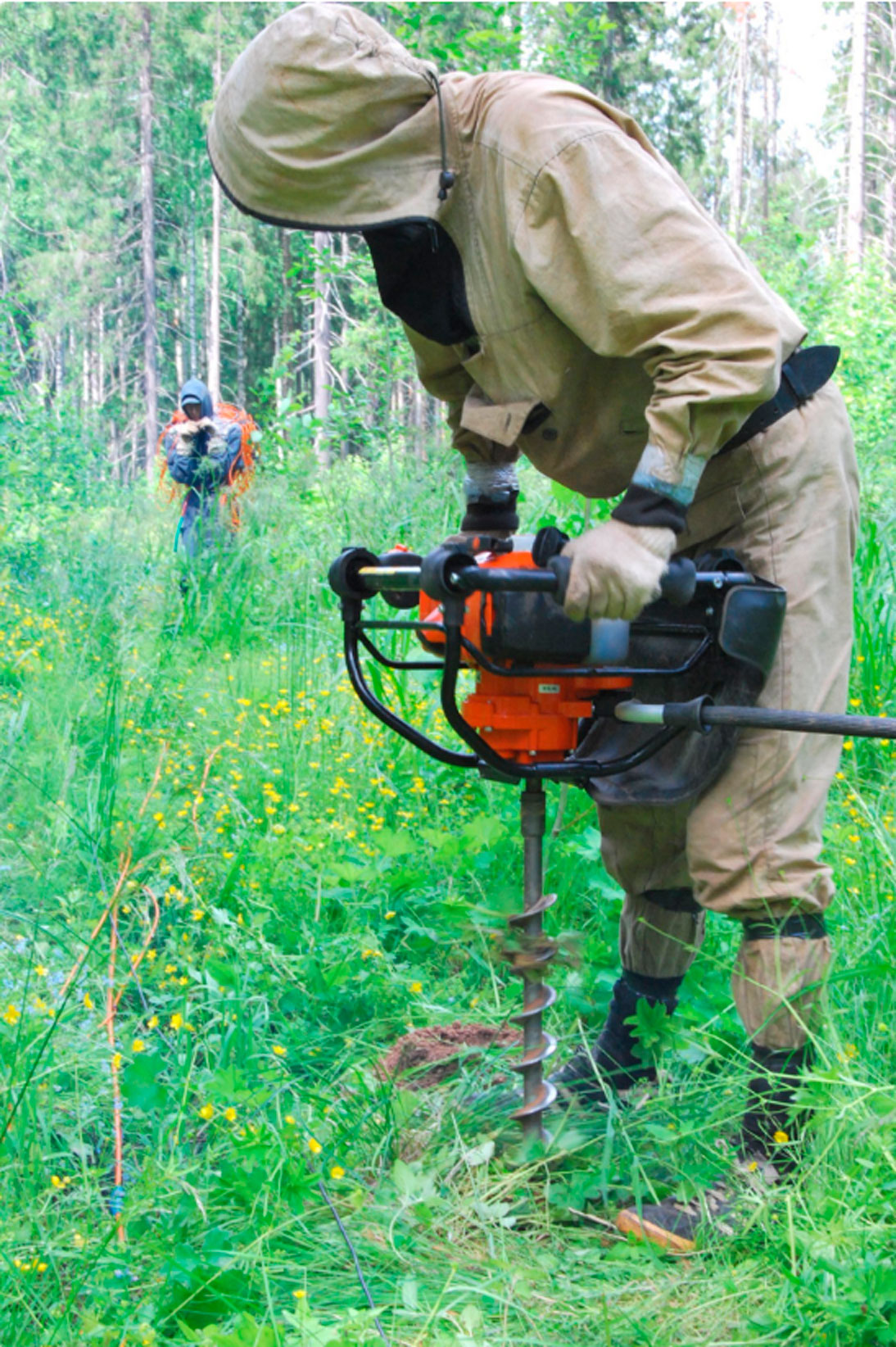

Le Pike-12 est utilisé lors de levés sismiques à terre, en zones marécageuses, aux traversées de rivières et dans les zones de transition, avec des profondeurs d’exploration attendues allant jusqu’à 500–700 m. Une impulsion acoustique puissante à large bande de fréquences est générée par la création d’une zone de haute pression dans un forage peu profond (jusqu’à 50 cm), préalablement réalisé à l’aide d’une perceuse motorisée, ou en milieu saturé en eau.

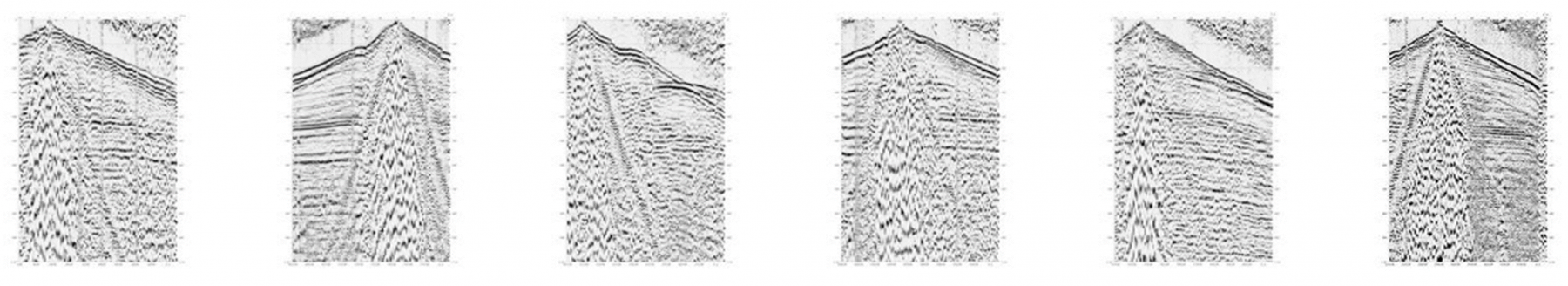

Les conditions optimales de génération du signal avec cette source sont les argiles meubles, les limons, les sables plastiques, les sables secs ou tout environnement saturé en eau. Ci-dessous sont présentés des exemples d’enregistrements sismiques obtenus dans des conditions d’excitation relativement favorables sur différents objets à structure géologique complexe, incluant des structures en biseau, à pendage fort et des structures en dôme. Le relief variait de plat à fortement accidenté. Les réflecteurs les plus profonds correspondent à des profondeurs d’environ 700 m.

Système d’acquisition : 96 canaux, espacement des groupes de récepteurs 8 m, durée d’enregistrement 1 s, pas d’échantillonnage 0,5 ms. Offset maximal jusqu’à 760 m. Taille des groupes : 5 géophones sur une base de 16 m. Les enregistrements sismiques présentés ont été visualisés après une étape de prétraitement incluant l’AGC (fenêtre de 100 ms), la déconvolution prédictive et un filtrage passe-bande. Aucune filtration spatiale ni cohérente n’ayant été appliquée, on peut considérer que les enregistrements correspondent pratiquement à des données « terrain ».
